四层可调式轻型仓储置物钢架结构

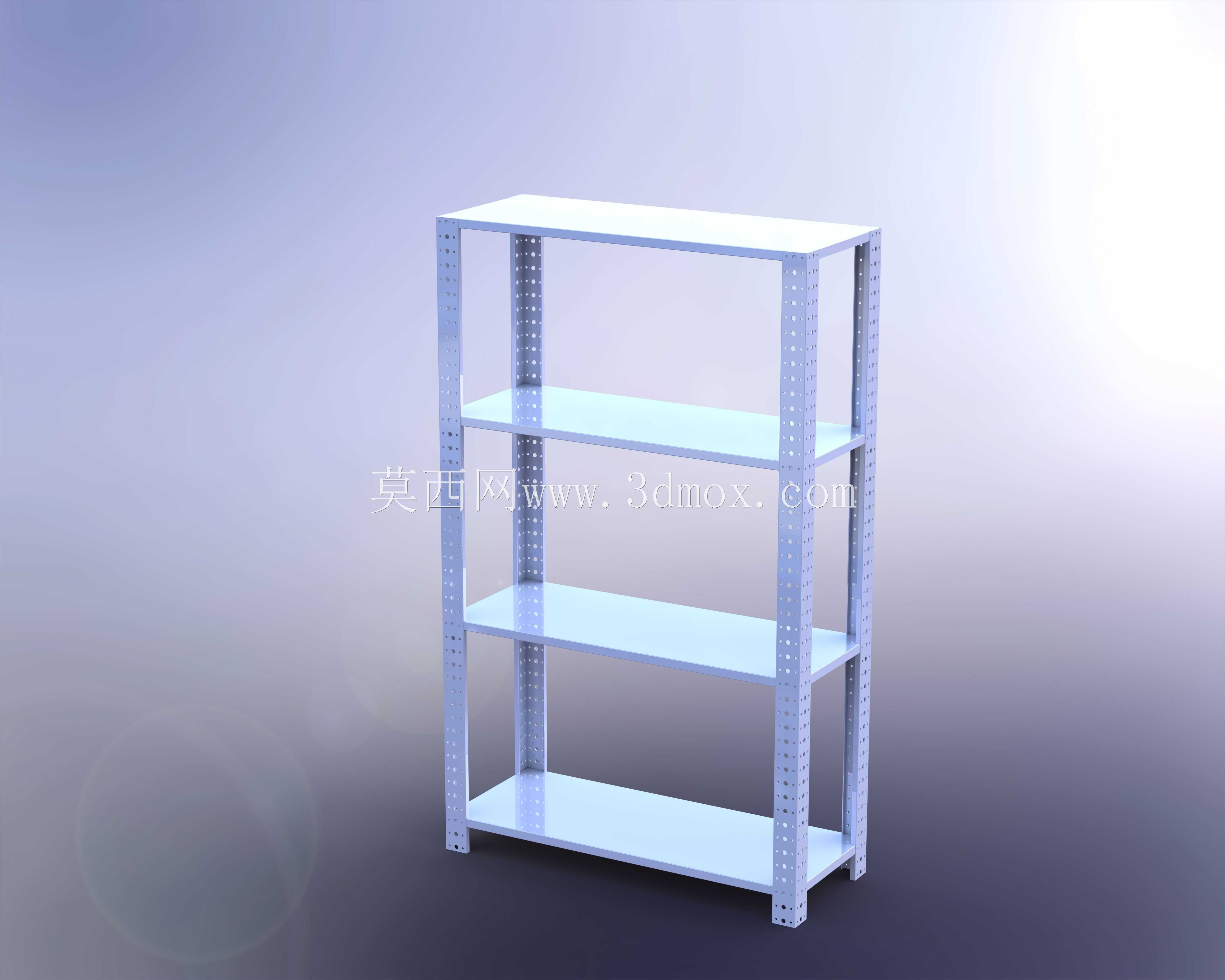

　　日常车间零散工装、生产辅料、待检零配件的规整存放，一直是中小机加工车间现场5S管理的核心痛点之一，这款四层立柱式钢架结构，正是针对这类零散物料的规整需求设计，可直接落地布置在工位旁、通道侧、仓储区边角位置，无需额外做地面预埋固定，适配绝大多数生产现场的零散储物场景。从结构受力逻辑来看，整体采用开放式无背板设计，四根带双排等距调节孔的冷弯型钢立柱作为核心承重支撑，立柱截面采用C型冷弯成型结构，相比同厚度的方管立柱，在垂直承重状态下的抗侧向失稳能力提升约22%，同时立柱上的调节孔采用长圆孔设计，层板托爪可直接卡入孔位完成固定，无需额外螺栓紧固，单根立柱单侧的孔位间距按25mm等差排布，可根据存放物料的实际高度灵活调整层板间距，避免固定层架常见的层高浪费问题。层板采用整块冷轧钢板一体折弯成型，四边向下折弯30mm形成加强翻边，翻边内侧无额外焊接加强筋，依靠折弯结构本身提升层板的平面抗弯能力，避免长期承重出现中部下凹变形，层板四角设置与立柱匹配的定位卡扣，安装时可直接卡入对应高度的托爪位置，单人即可完成整机组装，无需借助专用安装工具。实际布置时需注意安装边界预留，单组架体的横向占用宽度可根据常规物料存放需求适配1200mm、1500mm两种常用规格，纵深方向统一采用400mm、500mm两种尺寸，适配标准零件盒、周转箱的摆放尺寸，整架高度控制在1800mm，符合人体工程学取放高度，最高层板距离地面1700mm，

　　普通身高操作人员无需借助登高梯即可完成最高层物料的取放，架体底部四个角位置配置可调式尼龙脚垫，旋转脚垫即可调整架体水平度，可适配地面存在3mm以内高度差的普通水泥地面、环氧地坪地面，避免架体放置出现晃动。在实际应用场景中，这类架体除了生产车间存放工装夹具、量具、待加工零配件外，也可用于仓储区的标准件分类存放、维修间的工具耗材规整、实验室的样品及检测器具摆放，相比木质置物架，钢制结构的抗潮、抗变形能力更强，不会因车间内的切削液挥发、空气潮湿出现发霉、变形问题，相比重型仓储货架，这款轻型架体的自重更轻，单组架体自重控制在28kg以内，需要调整车间布局时，两名操作人员即可完成整架的移位，无需拆解后二次组装。

　　设计过程中针对立柱与层板的连接位置做了受力优化，托爪与层板的接触位置设置了1.5mm的防滑凸起，层板放置到位后不会因取放物料的拖拽出现移位滑脱，立柱底部的脚垫采用硬质尼龙材质，相比橡胶脚垫，不会因长期承重出现蠕变塌陷，也不会在环氧地坪上留下难以清理的橡胶印记。层板的表面采用静电喷塑处理，涂层厚度控制在60-80μm，耐常规油污、弱切削液的腐蚀，日常清理时直接用湿抹布擦拭即可去除表面污渍，不会出现涂层脱落、生锈问题。在承重参数匹配上，单层层板的均匀承重可达到80kg，完全满足零散工装、标准件、小型零配件的存放需求，不适合存放重型毛坯件、整箱钢材等大重量物料，选型时需根据实际存放物料的单点位重量做匹配，若需存放更重的物料，

　　可通过增加层板底部的加强横梁、更换加厚立柱的方式升级承重能力。架体整体无尖锐外凸结构，立柱顶端配置塑料封盖，避免安装、移位过程中划伤操作人员，层板的折弯翻边做了圆角处理，取放物料时不会割破包装或划伤手部。在多组并排布置时，相邻架体的立柱可通过配套的卡扣件做并联固定，提升整排架体的侧向稳定性，避免单侧受力出现架体倾斜，多组并联后的架体可形成连续的储物区域，充分利用仓储区的墙面空间，相比独立摆放的架体，空间利用率可提升15%左右。针对不同场景的使用需求，层板也可更换为网孔板结构，适配需要沥水、通风的物料存放，比如清洗后的零配件、带少量切削液的工装夹具，网孔板的镂空率控制在30%，既保证沥水通风效果，也不会出现小零件掉落的问题。
