现代简约壁装金属灯罩结构设计

　　这款壁挂式照明构件的结构设计，核心围绕室内局部照明的实际使用需求展开，在做三维结构搭建前，首先要明确其安装场景的边界约束：常规室内墙面安装时，壁挂底座需贴合平整墙面，底座与墙面的接触面积要足够分散固定件的受力，避免长期使用后出现松动脱落，因此底座采用圆盘式结构，平面度公差控制在0.1mm以内，保证与墙面的贴合度，固定孔位隐藏在底座与墙面的贴合侧，外部无外露螺丝，兼顾结构稳定性与外观整洁度。

　　从功能实现逻辑来看，该构件分为三个核心结构模块：壁挂固定底座、横向连接支臂、竖向灯体承载杆以及顶部灯罩结构。横向连接支臂承担灯体整体的悬挑受力，因此在结构设计时，支臂与底座、支臂与竖向承载杆的连接位置均做了加厚过渡处理，避免应力集中导致的结构变形，支臂的悬挑长度经过受力校核，在承载顶部灯罩与内置光源的总重量时，端部挠度控制在0.2mm以内，不会出现长期使用后下垂的问题。竖向承载杆为中空结构，内部预留走线空间，电源线可从底座位置穿入，经支臂内部空腔、竖向杆内部空腔直达顶部灯座位置，全程无外露线路，既提升使用安全性，也保证外观的整体性。

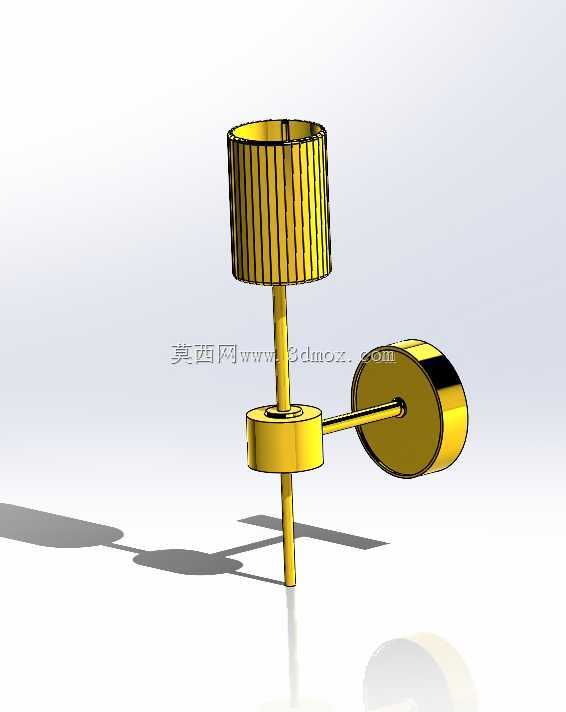

　　顶部灯罩采用竖向条纹的筒状结构，这种结构设计并非单纯的外观装饰：竖向条纹的格栅结构可以对光源发出的光线做二次漫反射，避免直射光线产生的眩光问题，同时筒状结构可以将光线向下引导，提升下方局部区域的照明效率，适合安装在床头、走廊侧壁、玄关侧边等需要局部重点照明的场景。灯罩与竖向杆顶部的连接采用卡扣式结构，无需额外紧固件，方便后期拆卸更换光源或者清理灯罩内部积尘，卡扣的配合公差经过反复调整，既保证安装后无松动异响，也能让普通用户无需工具即可完成拆卸操作。

　　在建模过程中，所有零件的配合关系都按照实际装配逻辑搭建，每个零件都设置了合理的拔模斜度与壁厚，金属材质的零件壁厚统一设置为1.2mm，既满足结构强度要求，也不会造成材料浪费，整体结构的重心经过校核，重心投影落在壁挂底座的覆盖范围内，不会对固定螺丝产生额外的倾覆力矩，安装时仅需两个膨胀螺丝即可完成固定，适配绝大多数室内墙面的安装条件，无需额外做墙面加固处理。

　　结构细节上，竖向承载杆与中部固定座的连接位置设置了限位结构，可根据实际使用需求调整灯罩的安装高度，调整行程为80mm，满足不同安装场景下的照明高度需求，调整到位后通过侧面的紧定螺丝固定，固定后无晃动偏移。所有外露的金属构件边缘都做了R0.5mm的圆角处理，避免安装和使用过程中划伤手部，也让整体外观更具精致感。从实际使用场景出发，这款结构适配绝大多数E27规格的常规螺口灯座，可搭配LED光源、节能灯光源等多种常见民用光源，无需定制特殊配件，后期维护成本极低，整体结构没有易损件，正常使用场景下结构寿命可达十年以上。
