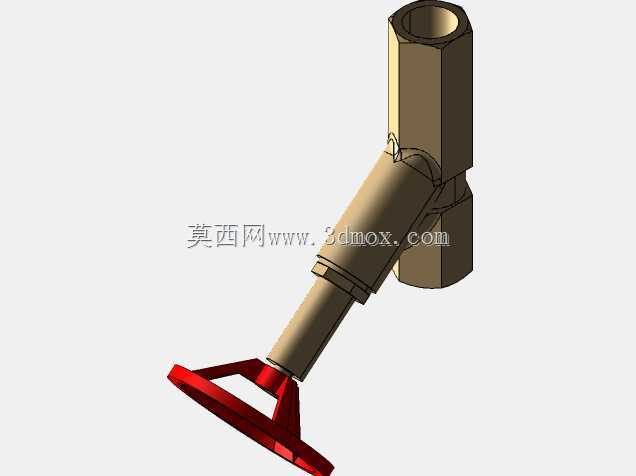

带红色手柄角式截止式流体控制阀结构

　　这款角式结构的手动流体控制阀，在民用供水、小型液压回路、低压气动输送管路、化工试剂小流量输送场景中都有广泛适配性，日常多用于需要精准截断管路介质、调节通断状态的工位，相比直通式阀件，它的角式布局能直接适配垂直转水平走向的管路排布，不用额外加装弯头转接，能有效减少管路接头数量，降低介质泄漏的潜在风险点。从实际功能来看，这款阀依靠手轮带动阀杆升降，实现阀瓣与阀座的贴合与分离，从而完成管路的通断控制，红色的扳动手柄采用杠杆式结构设计，相比常规手轮操作力矩更小，现场操作人员不需要借助额外扳手，徒手就能完成阀位的切换，手柄表面做了防滑的棱角处理，即便手上沾有油污、水渍也能稳定施力，不会出现打滑脱手的情况。从设计思路层面拆解，

　　这款阀的主体采用六角柱形的阀体结构，上下两个连接端都预留了标准管螺纹的加工基准，六角结构的外形完全适配常规活动扳手、开口扳手的夹持尺寸，现场安装时不需要定制专用工装，用常规管路安装工具就能完成拧紧作业，阀杆与阀体的衔接部位做了阶梯式的密封腔结构，可填充填料密封件，避免介质从阀杆活动间隙向外渗漏，阀杆的行程做了机械限位，全开全关位置都有明确的触感反馈，操作人员不需要额外观察阀位指示，仅凭操作手感就能判断阀门的开关状态。在外形尺寸与安装边界上，这款阀的进出口轴线呈90度垂直布局，阀体主体的六角对边尺寸适配常规小通径管路的安装空间，手柄的操作半径经过优化，在阀体贴近墙面、设备侧板安装时，手柄的转动行程不会和周边结构产生干涉，

　　不需要额外预留过大的操作空间，阀的整体轴向长度相比同通径的直通截止阀缩短近三分之一，在布局紧凑的设备内部管路、狭小的管道井安装场景中优势十分明显。从结构细节来看，阀体的流道采用平滑过渡的转角设计，没有突兀的直角台阶，介质流经时的局部阻力损失更小，不会在阀腔内部形成介质滞留的死区，在输送带有微小颗粒杂质的流体时，也不容易出现积渣卡涩阀瓣的问题，阀瓣的密封面采用锥面贴合结构，相比平面密封的对中精度要求更低，即便阀杆存在微小的加工同轴度误差，也能保证密封面完全贴合，截断状态下的密封可靠性更高，日常维护时只需要拆开阀杆压盖，就能直接更换密封填料和阀瓣密封件，不需要把整个阀体从管路上拆下来，现场维护的效率更高。这款阀的材质适配性也比较宽泛，

　　根据输送介质的不同，阀体可选用铜合金、不锈钢、工程塑料等不同材质加工，手柄采用高强度工程材质制作，重量轻且抗腐蚀性能好，即便在潮湿、有轻度腐蚀的环境下长期使用，也不会出现锈蚀卡滞的问题，在小型机床的冷却管路、实验室的试剂输送管路、家用供水支路、小型气动设备的气路控制中，这类角式手动阀都是十分常用的管路控制元件，它的结构简单可靠，故障点少，操作直观，不需要配套复杂的控制元件，完全依靠手动操作就能实现稳定的通断控制，对于不需要频繁调节流量、只需要定期开关截断介质的管路工位来说，这种结构的阀件性价比和可靠性都远高于结构复杂的自动控制阀。
