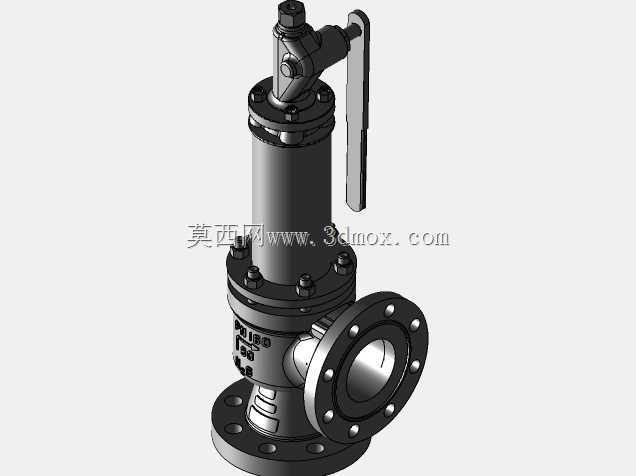

带手动杠杆法兰连接弹簧全启式安全阀结构

　　这款带手动杠杆的法兰连接弹簧全启式安全阀，核心应用场景集中在承压类工业系统的超压泄放防护，常见于蒸汽管网、压力容器、石油化工工艺管线、热力输送系统等存在压力波动风险的工况中，作为系统最后一道压力防护屏障存在。从实际用途来看，当被保护系统内部的介质压力升高至阀件预设的开启压力值时，阀瓣会自动开启，快速泄放超出安全阈值的介质，待系统压力回落至正常回座压力区间后，阀瓣自动关闭，阻止介质继续外泄，避免系统因超压发生爆管、容器变形甚至破裂等安全事故；顶部设置的手动杠杆结构，可支持运维人员在设备调试、定期校验、应急泄压操作时手动强制开启阀瓣，完成手动泄放、阀件动作灵活性校验等操作，弥补自动泄压功能在运维场景下的操作局限。

　　从功能特性维度拆解，该阀采用角式流道结构，介质从底部法兰入口垂直进入阀腔，从侧部法兰出口水平流出，这种流道设计能够在阀瓣开启时让介质对阀瓣形成足够的向上推力，保证阀瓣达到全启高度，满足大排量泄放的需求，相比微启式安全阀，全启结构的泄放面积更大，能够在短时间内泄放大量超压介质，适配大容积承压系统的防护需求。阀瓣与阀座的密封面采用堆焊硬质合金的结构设计，能够耐受高速介质冲刷、温度交变带来的密封面损耗，长期使用下仍能保持可靠的密封性能，避免正常工况下出现介质内漏、外漏的问题。顶部的弹簧腔采用封闭结构，可避免外部粉尘、水汽进入弹簧腔影响弹簧刚度，同时适配不同温度工况下的弹簧选型，通过更换不同刚度等级的弹簧即可调整阀件的整定压力范围，覆盖多档压力等级的防护需求。侧部出口与底部入口均采用法兰连接形式，法兰密封面为突面结构，能够和同压力等级的工业管道法兰直接配对安装，连接强度高，密封可靠性好，适配中高压工况下的管道连接需求。

　　从设计思路层面分析，这款阀的结构设计完全围绕压力泄放的可靠性、运维操作的便捷性两个核心目标展开。整体采用模块化分层设计，从下到上依次为入口法兰段、阀座阀体段、阀瓣导向组件、弹簧加载组件、手动杠杆操作机构、上阀盖组件，各部件之间通过螺栓紧固件连接，拆解维护时可逐层拆分，无需将整个阀体从管道上切割拆除，即可完成密封面研磨、弹簧更换、阀瓣检修等日常维护操作。阀瓣组件设置了同轴导向结构，能够保证阀瓣在升降过程中始终与阀座保持同轴度，避免开启、回座过程中出现卡涩、偏磨的问题，保证阀件动作的灵活性。手动杠杆机构采用增力杠杆结构，操作端的力臂长度经过计算，运维人员仅需施加较小的操作力即可克服弹簧预紧力顶开阀瓣，降低手动操作的劳动强度，同时杠杆与阀杆的连接部位设置了防脱结构，避免操作过程中杠杆脱落引发安全问题。阀体外部的螺栓连接部位全部采用外露式设计，方便运维人员检查螺栓预紧力状态，及时对松动螺栓进行复紧。

　　从外形尺寸与安装边界来看，该阀为角式安装结构，安装时需保证入口法兰与被保护设备或管道的垂直管段连接，出口法兰接泄压排放管线，安装位置需预留足够的操作空间，保证手动杠杆的操作行程范围内无遮挡，运维人员可顺利扳动杠杆完成手动操作。入口法兰与出口法兰的公称通径、压力等级匹配对应工业管道标准，法兰螺栓孔的分布圆直径、螺栓孔数量、孔径均符合对应压力等级的法兰尺寸规范，安装时无需额外加工转接法兰即可完成配对。阀整体的垂直高度从入口法兰密封面到杠杆最高位置的尺寸，需在安装前核对现场安装空间，避免阀顶部与周边设备、管线、构筑物发生干涉；出口法兰的中心高度与侧方排放管线的中心高度保持一致，减少排放管线的弯头数量，降低泄放时的介质流动阻力，保证泄放过程顺畅。安装时需保证阀件处于垂直安装状态，阀杆轴线与水平面垂直，避免倾斜安装导致阀瓣自重偏移，影响密封性能与动作精度；阀出口连接的排放管线需设置独立支撑，避免管线重量施加在阀体上，导致法兰连接面受力变形出现泄漏。
