90度弯管式双方法兰连接管路接头

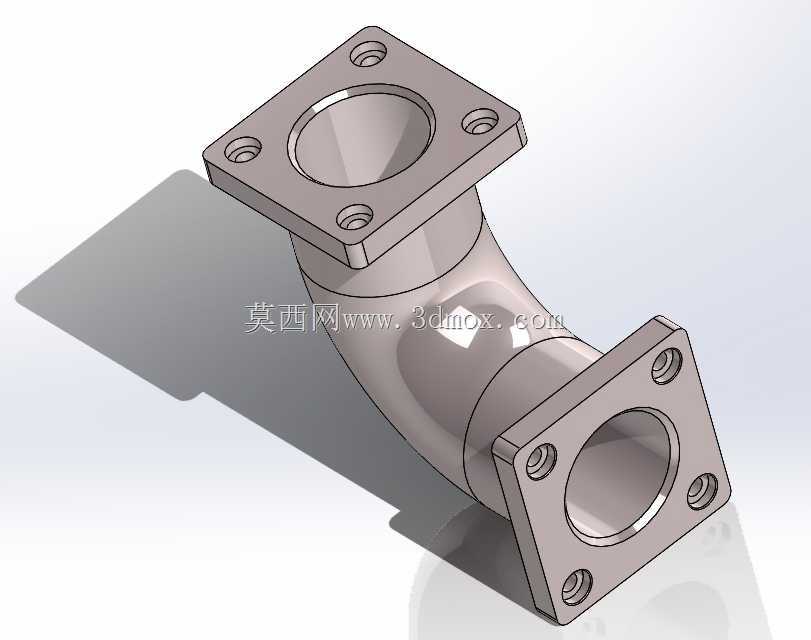

　　在流体输送管路系统的布局中，经常会遇到管路需要90度转向同时需要刚性对接两个不同安装面的工况，常规的直角弯头搭配平焊法兰的组合，不仅安装时需要对接焊缝、做探伤处理，在狭小设备舱、机床内部管路排布的场景下，焊缝余高还会占用额外安装空间，后期维护拆卸也需要切割重新焊接，运维成本较高。这款弯管式法兰连接结构，就是针对这类紧凑安装场景设计的一体化管路对接件，两端采用方形法兰安装面，相比圆形法兰在同通径条件下占用的安装投影面积更小，四个安装孔对称分布在法兰四角，螺栓锁紧时受力均匀，不会出现圆形法兰单螺栓锁紧时的偏载翘边问题。

　　从结构设计逻辑来看，中间的弯管段采用等通径圆弧过渡，没有直角转折的流道突变，流体经过转向时的局部阻力系数比直角焊接弯头低30%左右，能够有效降低管路输送过程中的压损，减少泵组的输出负载，不管是输送液压油、冷却润滑液还是低压压缩空气，都能避免直角位置的涡流冲蚀，延长管路整体的使用寿命。法兰端面设计有内嵌的密封槽，安装时可以适配O型密封圈或者平垫片，不需要额外加工密封面，对接时只要保证两个安装面的平行度在0.1mm以内，锁紧螺栓后就能实现无泄漏密封，密封压力等级可以满足中低压流体输送的常规工况需求。

　　在安装边界的适配性上，两端法兰的安装孔位采用同规格对称设计，两端的安装面互相垂直，安装时不需要额外调整角度，直接对接两个垂直布置的管路接口即可，四个安装孔的孔位公差按照H7级精度设计，和配套管路法兰的螺栓孔对位偏差允许范围在0.2mm以内，现场安装时不需要铰孔修正，能够大幅缩短设备管路装配的工时。弯管段的外壁采用均匀壁厚设计，壁厚根据通径大小匹配常规管路的压力等级要求，既不会因为壁厚过大增加不必要的零件重量，也不会因为壁厚不足导致承压时出现变形渗漏，整体一体成型的结构没有拼接焊缝，不存在焊接缺陷带来的泄漏风险，零件的整体刚性更好，在设备运行产生振动的工况下，不会出现焊缝开裂的问题。

　　实际应用场景中，这类接头经常用在机床冷却系统的管路排布、液压站阀组到执行元件的转向连接、小型气动设备的气路布局中，尤其是在CA6140这类普通车床的升级改造中，冷却泵到主轴箱出液口的管路经常需要绕过床身的加强筋结构，采用这种一体化弯管法兰接头，不需要多段管路拼接，直接一次对接就能完成安装，后期清理管路内部的切削液沉积时，只要拆开两端法兰螺栓就能整体取下，清理完成后重新装回即可，维护效率比焊接管路高很多。设计建模过程中，需要重点控制弯管段的圆弧曲率，曲率过小会导致流道阻力陡增，曲率过大则会增加零件的整体占用空间，需要结合安装空间的边界尺寸反复调整曲率半径，保证在安装空间允许的前提下尽可能降低流道阻力；同时法兰端面的密封槽深度需要和所选密封圈的压缩量匹配，压缩量过小会导致密封失效，压缩量过大则会加速密封圈老化，缩短密封件的更换周期；安装孔的沉孔深度需要和螺栓的头部高度匹配，保证螺栓锁紧后头部不会突出法兰表面，避免和周边的设备结构产生干涉。

　　从零件的加工工艺性来看，这种结构既可以采用铸造成型后再精加工法兰端面和安装孔，也可以采用圆管弯制后焊接方形法兰再做整体精加工，两种工艺都能满足使用要求，批量生产时采用铸造成本更低，单件定制时采用弯管焊接的方式加工周期更短，设计时已经预留了足够的加工余量，不管采用哪种加工方式，都不需要额外做结构补正，能够直接对接生产工艺。在管路系统的选型匹配时，只需要确认两端对接管路的通径、安装孔的孔距以及安装面的垂直距离，就能直接选用，不需要额外做结构修改，适配性较强。
