空气滤清器性能验证试验台结构设计

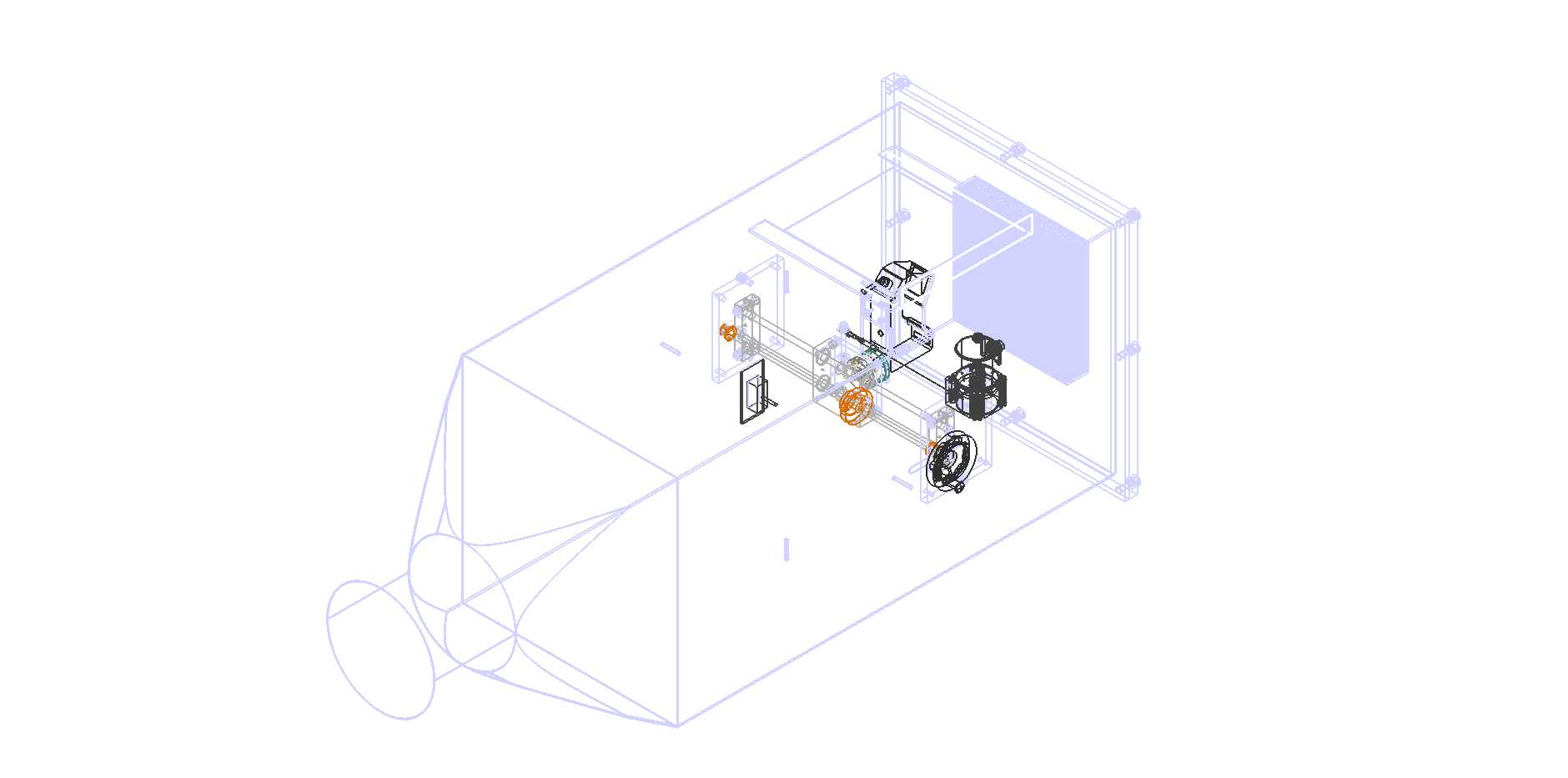

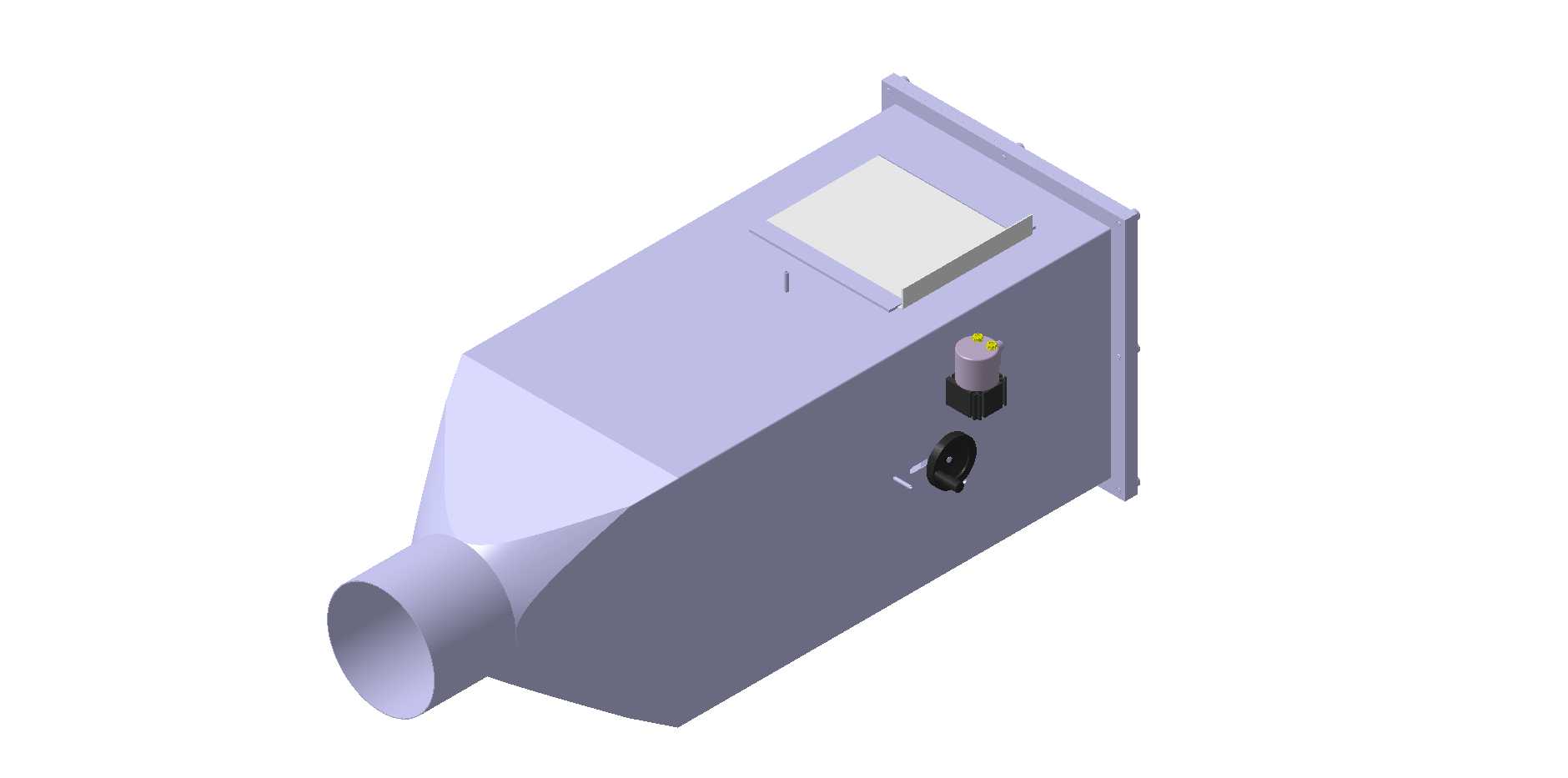

　　这套空气滤清器试验台的三维结构，主要面向内燃机进气系统研发、滤清器生产质检环节的台架测试场景，在车用动力、工程机械、固定发电机组的空滤产品开发流程中，这类试验装置是验证过滤效率、流阻特性、容尘能力的核心硬件载体，区别于在线生产的快速检测工位，该试验台侧重全工况参数的精准采集，可覆盖不同流量、粉尘浓度、温湿度环境下的空滤性能标定，为产品定型提供实测数据支撑。从结构功能分区来看，主体舱段采用渐缩式进气通道设计，入口端的圆管接口直接对接标准流量管路，通道截面从圆形平滑过渡到方形舱体，这种变截面设计能避免气流在腔体内形成局部涡流，保证进入测试段的气流均匀度，减少因流场紊乱带来的测试数据偏差。舱体顶部预留的方形安装位，

　　是用来放置标准粉尘发尘装置的接口，发尘口正对进气主流道，可保证测试粉尘与进气充分混合，模拟实际使用环境中的含尘进气工况；侧壁集成的两个接口，靠上的快插接口用来连接压差传感器的取压管路，实时采集空滤上下游的压力差值，以此判定滤芯的堵塞程度与初始流阻，靠下的旋钮式结构是粉尘取样口，可在测试过程中抽取气流样本，检测单位体积内的粉尘含量，计算过滤效率。设计阶段优先考虑了安装兼容性，舱体法兰端的安装孔位按照通用空滤产品的安装尺寸做了适配，可直接换装不同规格的平板式、筒式滤芯开展测试，不需要额外制作转接工装；整体外形的长宽高尺寸控制在常规实验室台架的安装边界内，底部预留的安装平面可直接固定在T型槽试验平台上，不需要额外搭建支撑框架，

　　侧面的接口位置距离安装基准面的高度统一设置为120mm，匹配实验室常用的传感器、管路的安装高度，减少管线弯折带来的流阻干扰。在结构细节处理上，舱体所有拼接位置都设计了密封槽，可嵌入橡胶密封条保证腔体气密性，避免测试过程中出现漏气导致的流量、压力数据失准；进气通道的内壁做了圆滑过渡处理，没有突兀的台阶或凸起，减少气流沿程阻力的同时，也避免粉尘在腔壁堆积影响测试精度。不同于量产的工业试验设备，这套概念设计阶段的结构，重点验证了功能分区的合理性，将发尘、取压、取样、滤芯安装的功能模块集成在单一舱体上，减少了外接管路的数量，既缩小了整体占地空间，也降低了多段管路连接带来的泄漏风险。实际使用过程中，气流从前端圆管接口进入，

　　经过渐缩段整流后与发尘装置释放的测试粉尘混合，均匀通过安装在法兰端的被测滤芯，过滤后的气流从法兰端后侧的出气通道排出，过程中传感器实时采集压差值、粉尘浓度值、流量值，通过多组数据的拟合得到空滤产品的全性能曲线。设计时也考虑了后期维护的便利性，顶部的发尘装置安装座采用快拆结构，可快速打开清理舱内残留的测试粉尘，侧壁的取样口、取压接口都采用标准快插接头，不需要专用工具即可完成传感器的拆装校准，舱体底部预留了排污口，测试完成后可直接打开将舱内积尘排出，减少清洁维护的工作量。从安装边界来看，整体结构的最大外轮廓没有超出常规试验台的操作范围，所有操作接口都布置在操作人员可触及的高度区间，不需要登高或俯身即可完成滤芯更换、参数调试、设备清洁等常规操作，适配实验室单人操作的使用需求。
