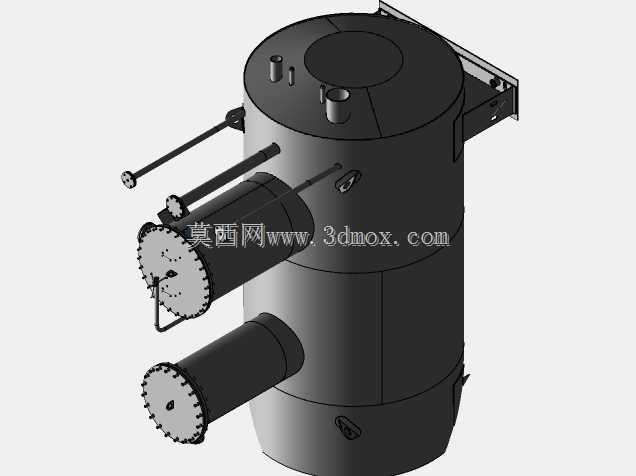

在石油炼化、化工流体处理、市政供水预处理以及工业循环水系统的现场,这类立式多接口承压罐体是介质过滤与气液分离环节的核心承载部件,不同于卧式罐体的大占地布局,立式结构的设计初衷就是适配厂房内垂直空间充足、水平安装面受限的工况,尤其是在老厂区技改项目中,原有设备预留的安装区域水平宽度不足,垂直方向有富余空间时,这类立式罐体的适配性远高于同处理量的卧式设备。从实际运行逻辑来看,罐体顶部预留的两个小口径接口,分别对应排气阀与压力表安装位,设备启动阶段需要通过顶部排气口排尽腔体内的空气,避免气阻导致介质流通不畅,运行过程中压力表接口可实时监测腔体内压,配合管路上的安全阀实现超压泄放的安全联锁。罐体侧面伸出的两个带法兰端盖的筒体结构,
是两级过滤芯的安装腔,不同于单腔过滤设备的单级拦截设计,双腔结构可实现不同精度滤材的分级布置,靠近罐体下部的大口径侧腔可装填大粒径滤料,拦截介质中直径较大的固体颗粒杂质,上部的小口径侧腔装填高精度滤元,对经过初滤的介质进行精滤,这种分级过滤的设计能大幅延长精滤元件的更换周期,减少现场运维的频次。侧腔端盖采用快开式法兰压盖结构,端盖上预留的锁紧手柄与定位销,不需要大型吊装设备就能完成端盖的拆卸,运维人员只需要松开周边的锁紧螺栓,配合手柄就能转动端盖完成滤料更换,相比传统的全螺栓紧固大端盖,这种结构的单人运维效率能提升60%以上,尤其适合高空安装的罐体作业场景,减少运维人员的高空作业时长。罐体背部的壁挂式安装支架,
是针对壁挂安装场景设计的,支架上预留的四个长圆形安装孔,可适配现场安装钢架的螺栓孔位偏差,不需要在现场重新扩孔就能完成安装对位,支架与罐体之间采用连续角焊缝连接,焊缝高度根据罐体满载运行时的总重量核算,能承受满载介质、滤料以及管路振动带来的复合载荷,避免长期运行后支架焊缝开裂。罐体下部的椭圆封头结构,是承压罐体的标准受力结构,相比平封底结构,椭圆封头在相同壁厚下的承压能力提升40%以上,封头底部预留的排污接口,可在设备反冲洗阶段将腔体内积存的杂质通过排污口排出,反冲洗时介质从上部接口反向进入腔体,带动滤料层松动,将拦截的杂质冲起后从底部排污口排出,不需要拆开罐体就能完成滤料的清洗再生。从安装边界来看,
罐体主体的垂直高度控制在常规厂房层高的三分之一以内,侧面伸出的两个过滤腔的总水平宽度,预留了足够的操作空间,端盖拆卸时的抽出距离不会碰到周边的管路与墙面,顶部接口的位置避开了厂房顶部的横梁与管线,现场配管时不需要额外增加弯头调整管路走向,减少管路的局部阻力损失。设计阶段针对罐体的壁厚做了等强度校核,筒体段的壁厚根据设计压力、材质许用应力以及焊接系数计算确定,开孔位置都做了补强圈补强,避免开孔处的应力集中导致长期运行后出现疲劳裂纹,所有接口的法兰密封面都采用凸面结构,适配耐油橡胶石棉垫或者金属缠绕垫,可根据输送介质的腐蚀性与温度选择对应的密封垫片,满足不同工况的密封需求。这类罐体在实际选型时,需要根据处理介质的流量、杂质含量、工作压力来匹配对应的滤料规格与接口通径,三维建模阶段已经将所有接口的位置、安装支架的尺寸、端盖的拆卸空间都做了1:1的还原,结构设计人员在做厂区管路布置时,可以直接调用模型完成整体布局,不需要反复核对设备的安装尺寸,减少现场安装时的干涉问题。
