CA6140车床配套活塞结构三维设计

　　在普通卧式车床的润滑系统、液压辅助回路以及主轴箱内的往复驱动机构中，活塞类零件承担着能量转换、介质分隔、动力传递的核心作用，本次建模的活塞结构，正是适配CA6140系列车床相关辅助回路的配套零件，其设计完全围绕车床实际工况下的使用需求展开。从实际应用场景来看，CA6140车床作为应用范围极广的通用卧式加工设备，其主轴箱的润滑供油回路、卡盘夹紧的液压辅助单元、尾座套筒的进给驱动结构中，都需要小尺寸活塞作为动力执行元件，这类活塞不需要承受内燃机工况下的高温高压冲击，但对往复运动的同轴度、密封件的安装适配性、长期往复运动的耐磨性能有明确要求，毕竟车床的连续加工周期往往长达数小时，一旦活塞出现卡滞、密封失效问题，会直接导致润滑中断、

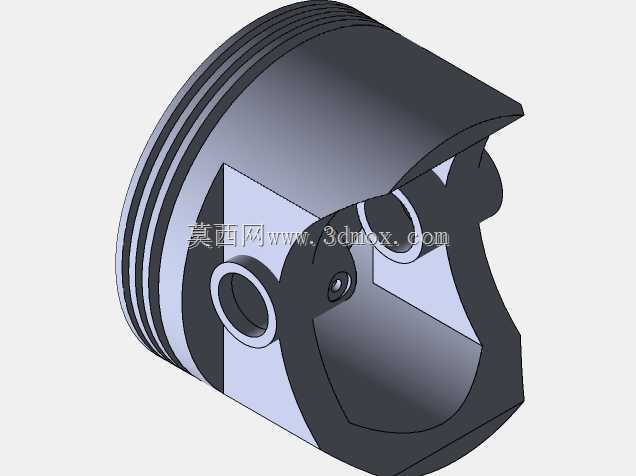

　　夹紧力不足等故障，轻则影响加工精度，重则造成工件报废、设备损伤。从产品功能特性来看，该活塞采用了典型的筒式剖分结构，头部设置多道环槽结构，可适配不同类型的密封环、导向环安装，既能够满足液压回路中的介质密封需求，避免压力油内泄影响执行机构出力，也可以通过导向环保证活塞在缸筒内往复运动时的同轴度，避免偏磨造成的零件早期失效。活塞销孔采用了同轴度精度较高的通孔设计，销孔内侧预留了卡环安装槽位，可通过弹性卡圈实现活塞销的轴向定位，防止往复运动过程中活塞销窜出刮蹭缸筒内壁；活塞裙部做了适当的型线修整，建模时充分考虑了实际工作过程中受力变形、热膨胀带来的尺寸变化，预留了合理的配合间隙，避免工作状态下出现抱缸问题。从设计思路层面，

　　建模过程中优先保证了各配合尺寸的关联性：活塞头部的外圆尺寸与对应缸筒的内径采用基孔制间隙配合，公差带选取完全适配车床液压回路的工作压力等级，环槽的宽度、深度尺寸参考常用的橡胶密封环、聚四氟乙烯导向环的标准规格设计，不需要单独定制非标密封件，能够降低后续的设备维护成本。活塞销孔的中心高与活塞端面的尺寸公差严格控制，保证活塞与连杆、驱动杆连接后，运动过程中不会出现附加弯矩，减少运动副的非正常磨损。考虑到车床工作环境中存在一定的切削液雾气、金属粉尘，活塞的端面边缘做了小尺寸倒角处理，既可以避免安装过程中尖锐边缘割伤密封件，也能够减少粉尘在密封位置的堆积，延长密封件的使用寿命。从外形尺寸与安装边界来看，

　　该活塞的整体径向尺寸完全适配CA6140车床对应缸体的安装空间，轴向长度经过反复校核，保证活塞运动到上下止点位置时，不会与缸盖、缸底结构发生碰撞，同时预留了足够的密封件压缩行程。销孔的直径尺寸与标准活塞销规格匹配，安装时不需要额外进行配做加工，可直接完成装配；活塞头部的环槽间距经过优化，在保证密封性能的前提下尽可能缩短活塞整体长度，缩小对应驱动单元的整体体积，避免与车床内部的轴类、齿轮类零件发生运动干涉。建模过程中对所有的过渡圆角、倒角尺寸都做了明确标注，避免应力集中问题，尤其是销孔与活塞本体的连接位置，采用了渐变过渡结构，能够有效分散往复运动过程中的交变应力，降低活塞长期使用过程中出现疲劳裂纹的风险。对于结构设计从业者来说，这类看似结构简单的活塞零件，建模时最容易忽略的是实际工况下的变形补偿与安装适配性，很多初学者往往只画出大致外形，忽略了环槽的尺寸公差、销孔的定位结构、裙部的间隙预留，导致最终加工出来的零件无法正常装配使用。该模型在建模时完全按照实际加工、装配的逻辑完成特征构建，所有配合面的尺寸都可以直接导出用于生产加工，既可以作为CA6140车床维修替换零件的建模参考，也可以作为同类中小型往复活塞结构的设计模板，帮助设计人员快速完成同类型零件的结构优化与尺寸调整，减少重复建模的工作量。
