自行车辐条式行走轮结构三维设计

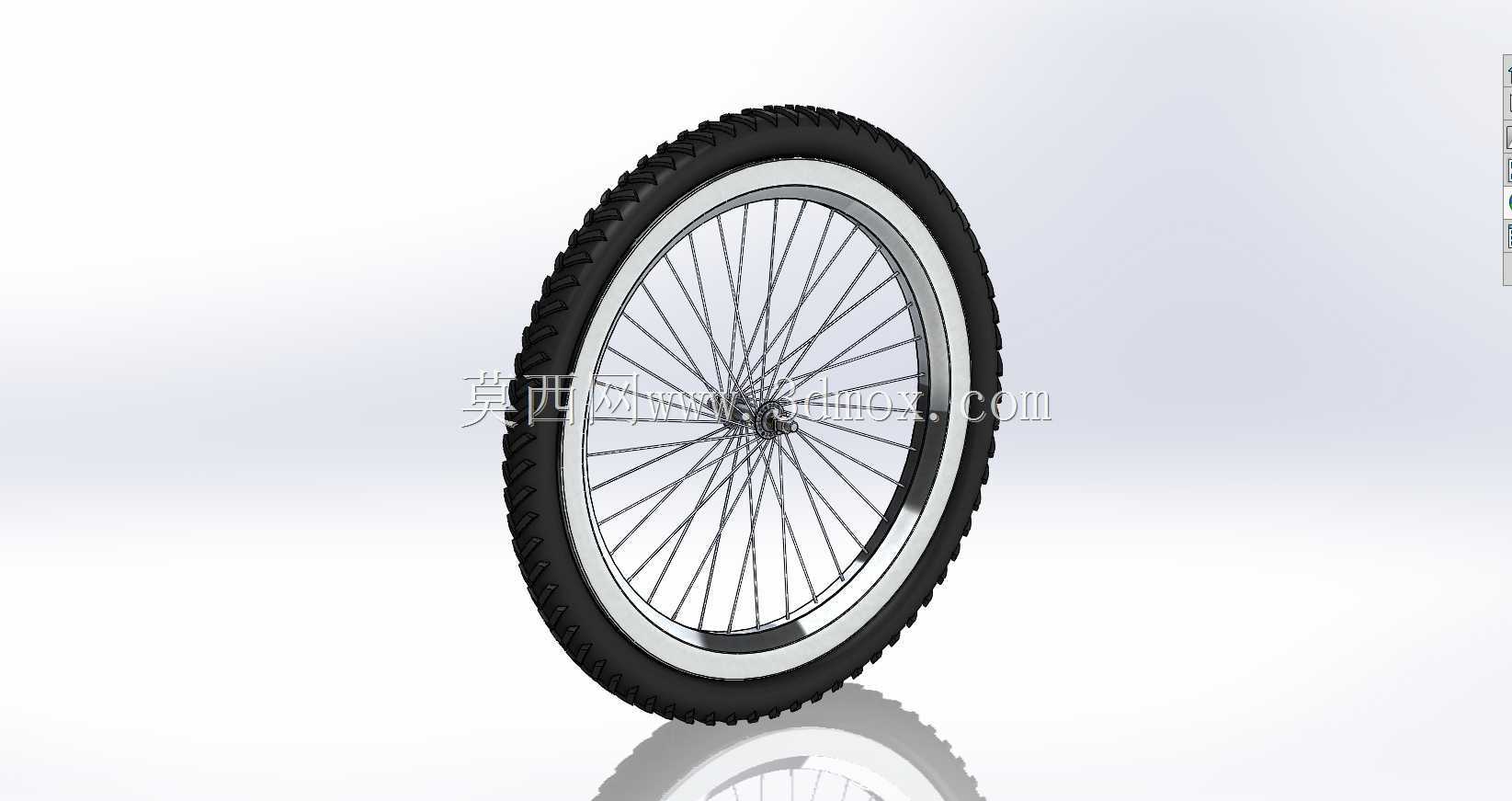

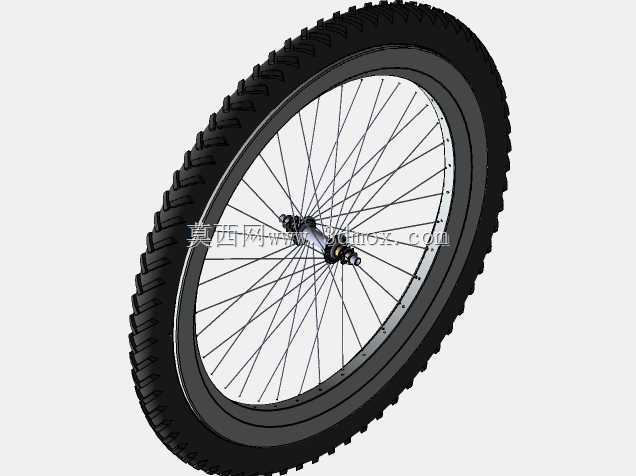

　　这款辐条式行走轮是两轮代步载具的核心行走承载部件，日常应用场景覆盖城市通勤自行车、山地休闲自行车、短途代步电动两轮车的前轮或后轮装配需求，也可适配小型人力载货两轮车、特种作业低速两轮巡检设备的行走端使用，核心作用是承载车身与驾乘人员的全部载荷，配合车架前叉或后叉的安装位完成滚动行进动作，同时传递制动力矩、缓冲路面颠簸带来的冲击。从结构设计逻辑来看，整体采用经典的辐条张拉式承载方案，区别于一体式铸铝轮组的刚性承载思路，这种结构通过多根细辐条的均匀张拉受力，将轮轴位置的集中载荷分散传递到整个轮辋圆周，在保证整体承载强度的前提下大幅降低轮组自身重量，同时具备一定的径向形变缓冲能力，能更好适配非铺装路面的小幅颠簸，

　　减少硬冲击对车架连接部位的损伤。轮组最外侧为带防滑齿纹的橡胶轮胎，胎面的块状凸起纹路按照等间距圆周排布，纹路深度与排布密度兼顾铺装路面的低滚阻需求与非铺装路面的抓地力要求，轮胎与轮辋的配合边界采用标准压合式结构，装配时通过轮胎胎圈与轮辋卡槽的过盈配合实现密封，适配常规充气内胎的安装使用，也可根据使用需求更换为实心胎结构，仅需匹配对应轮辋卡槽尺寸即可完成适配。轮辋部分采用冷拉型钢辊压成型的等截面圈型结构，截面带有专门的辐条安装孔位，孔位沿轮辋圆周均匀分布，每个孔位对应一根辐条的端部固定座，安装时通过调整每根辐条的张紧度，校准轮辋的端面圆跳动与径向圆跳动参数，保证轮组转动时的动平衡性能，避免高速行进时出现偏摆抖动问题。

　　辐条采用等直径冷拔钢丝材质，两端分别带有弯折固定头与螺纹调节端，一端卡入轮辋的安装孔位，另一端穿过轮毂法兰盘上的对应孔位，通过辐条螺母调整张紧力，所有辐条按照交叉排布的方式编织，相邻辐条在轮辋与轮毂之间形成稳定的三角受力结构，相比径向直拉排布的方式，能更好承受行进过程中的切向力矩，尤其是制动、加速时的扭矩传递需求，避免辐条受切向力出现松动变形。轮毂部分位于轮组中心，核心为轴承安装腔，可适配标准深沟球轴承的压装，轴承内圈与轮轴配合，轮轴两端设置有与车架叉体配合的安装轴颈，轴颈直径与安装开档尺寸符合常规两轮代步车的通用安装边界，可直接替换同规格的市售成品轮组，无需对车架安装位做二次修改。轮毂外侧带有对称的法兰盘结构，

　　法兰盘上的辐条孔位与轮辋孔位一一对应，孔位的角度经过精确计算，保证每根辐条的受力角度均匀，避免单根辐条受力过载出现断裂问题。从安装边界来看，轮组的整体外径适配常规26英寸代步车轮组的安装空间，轮胎宽度适配常规前叉与后叉的开档尺寸，安装时仅需将轮轴卡入叉体的U型安装槽，锁紧固定螺母即可完成装配，轮组转动时的最大外圆轮廓与车架、挡泥板、刹车部件的安全间隙经过校核，不会出现运动干涉问题。在实际使用过程中，这种辐条轮结构的维护便利性较强，若单根辐条出现断裂或松动，仅需更换对应辐条并重新校准张紧度即可恢复性能，无需整体更换轮组，相比一体式轮组的维护成本更低，同时整体重量更轻，能有效降低整车的簧下质量，提升行进过程中的操控灵活性。设计过程中重点校核了辐条的张紧力均匀性、轮辋的圆跳动公差、轮毂轴承的配合过盈量，同时考虑了不同路况下的载荷冲击工况，对辐条交叉位置的受力、轮辋与轮胎配合处的应力集中点做了结构优化，避免长期交变载荷作用下出现结构疲劳失效。
