CA6140机床转向节连接结构设计

　　在机床进给传动、悬架连杆以及各类需要实现轴间角度补偿的机械结构中，转向节作为核心铰接传力部件，其结构合理性直接决定整套机构的运行可靠性与载荷传递效率。这类部件的核心作用，是在两根承受轴向拉伸或压缩载荷的杆件之间建立可活动的连接关系，允许杆件之间以弯曲、小幅旋转的形式产生相对运动，避免刚性连接在载荷换向、安装存在同轴度误差时出现的应力集中甚至结构断裂问题。

　　从实际应用场景来看，CA6140车床的进给操纵机构中，这类转向节常被用于连接操纵拉杆与摆臂，在操作人员扳动操作手柄时，通过转向节的铰接作用将直线推力转化为摆臂的旋转动作，完成主轴变速、进给量切换的动力传递；在商用车的悬架系统中，同结构原理的转向节还承担着连接转向拉杆与轮毂支座的作用，在车轮随路面起伏跳动时，通过铰接间隙补偿悬架的摆动量，保证转向动作的平顺传递；在轻工自动化设备的连杆机构中，这类部件也常被用于多杆联动的铰接节点，适配机构运动过程中不断变化的杆件夹角。

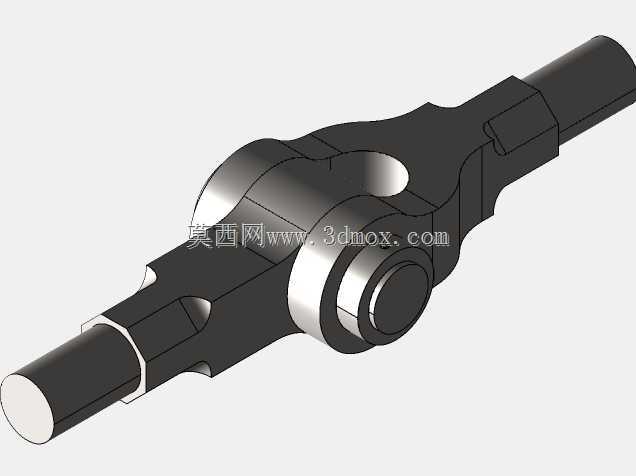

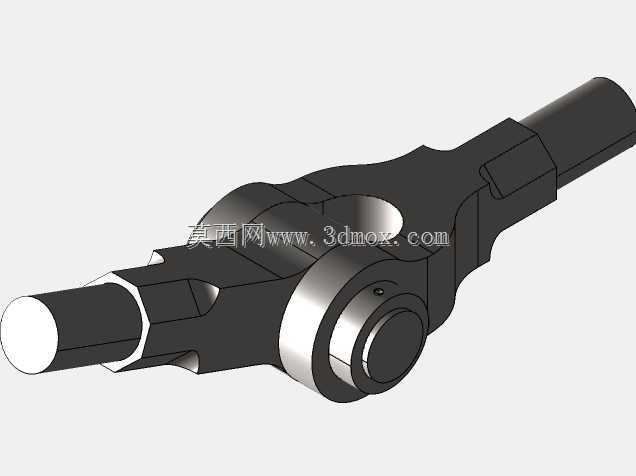

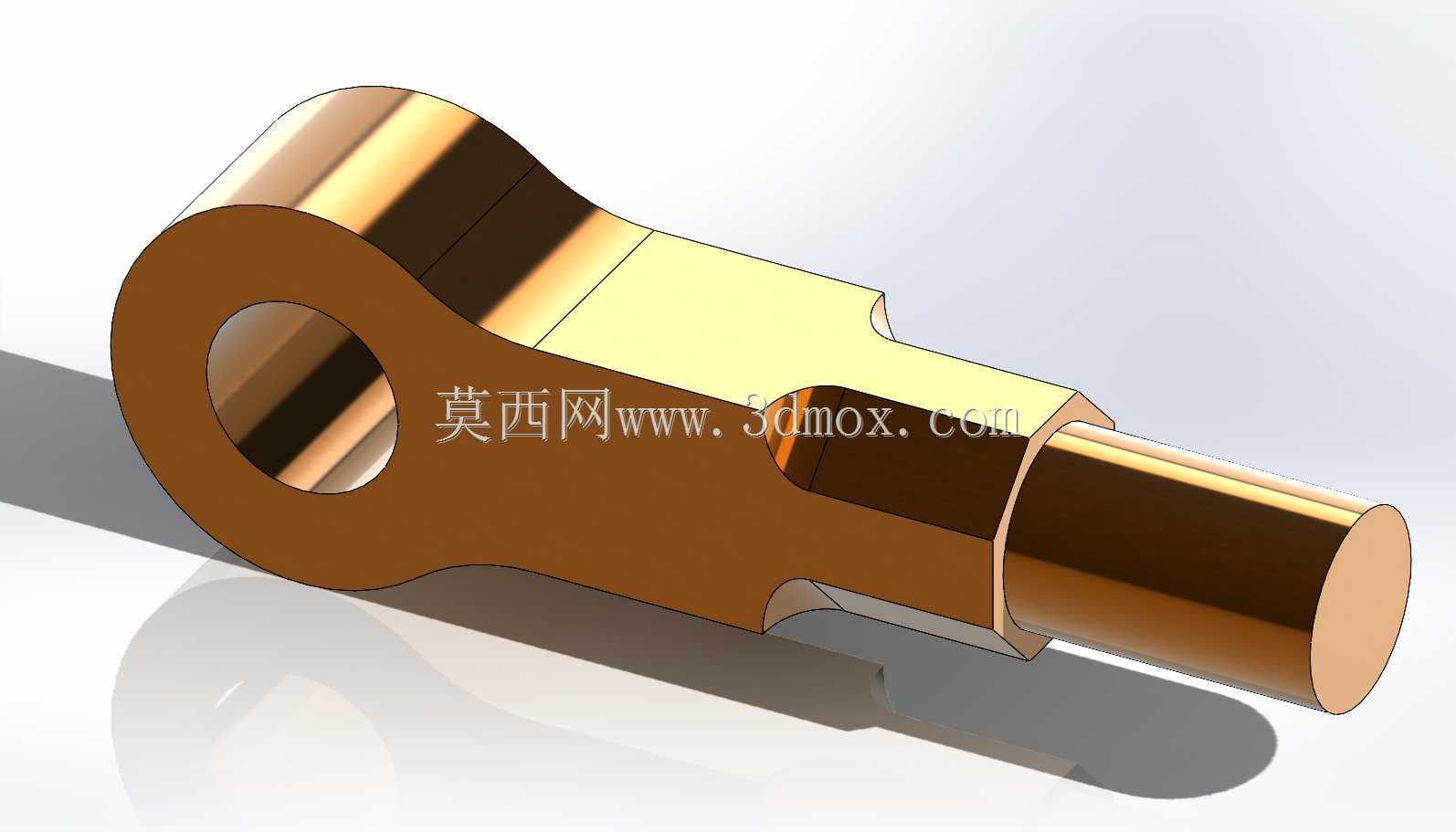

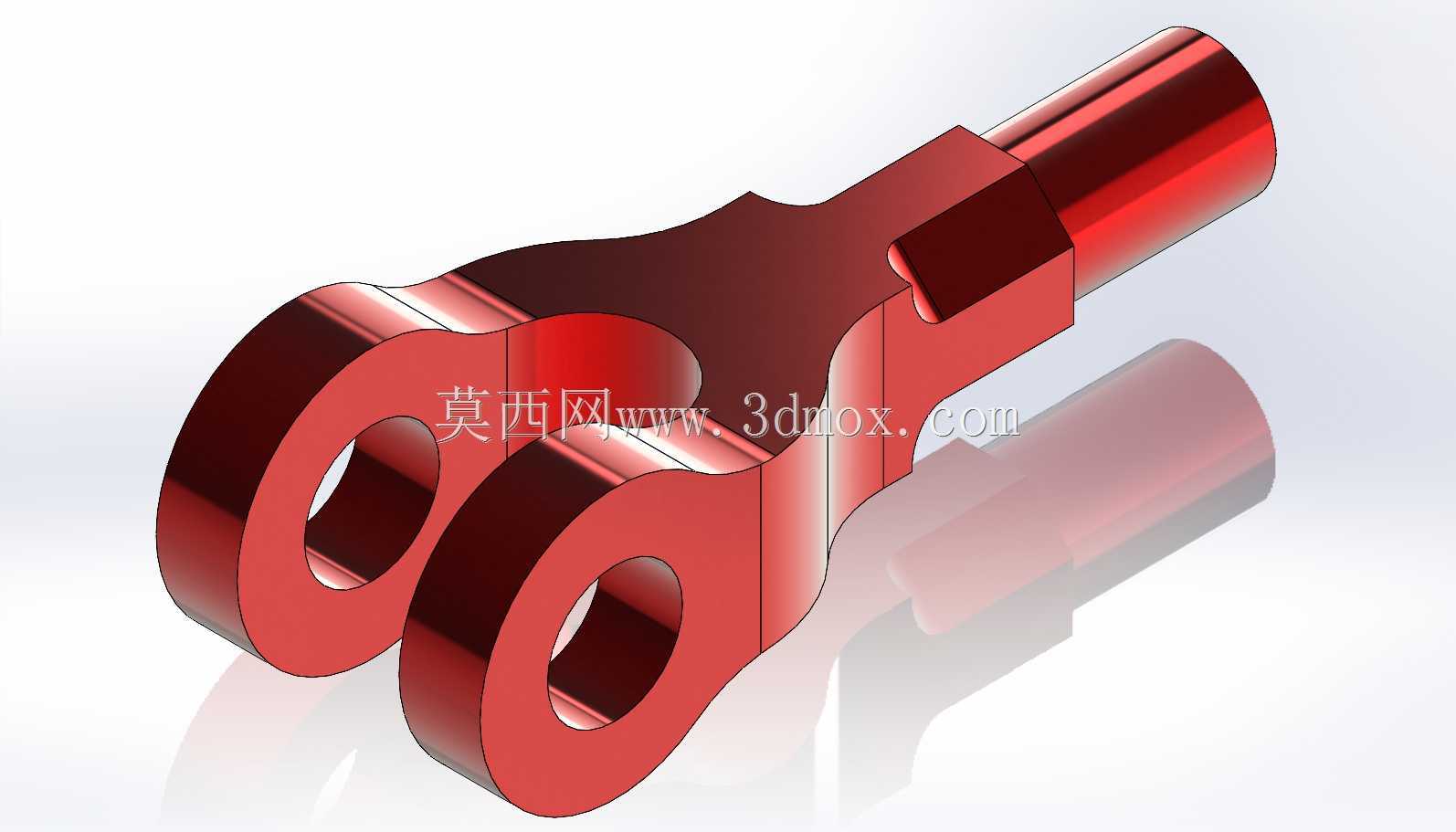

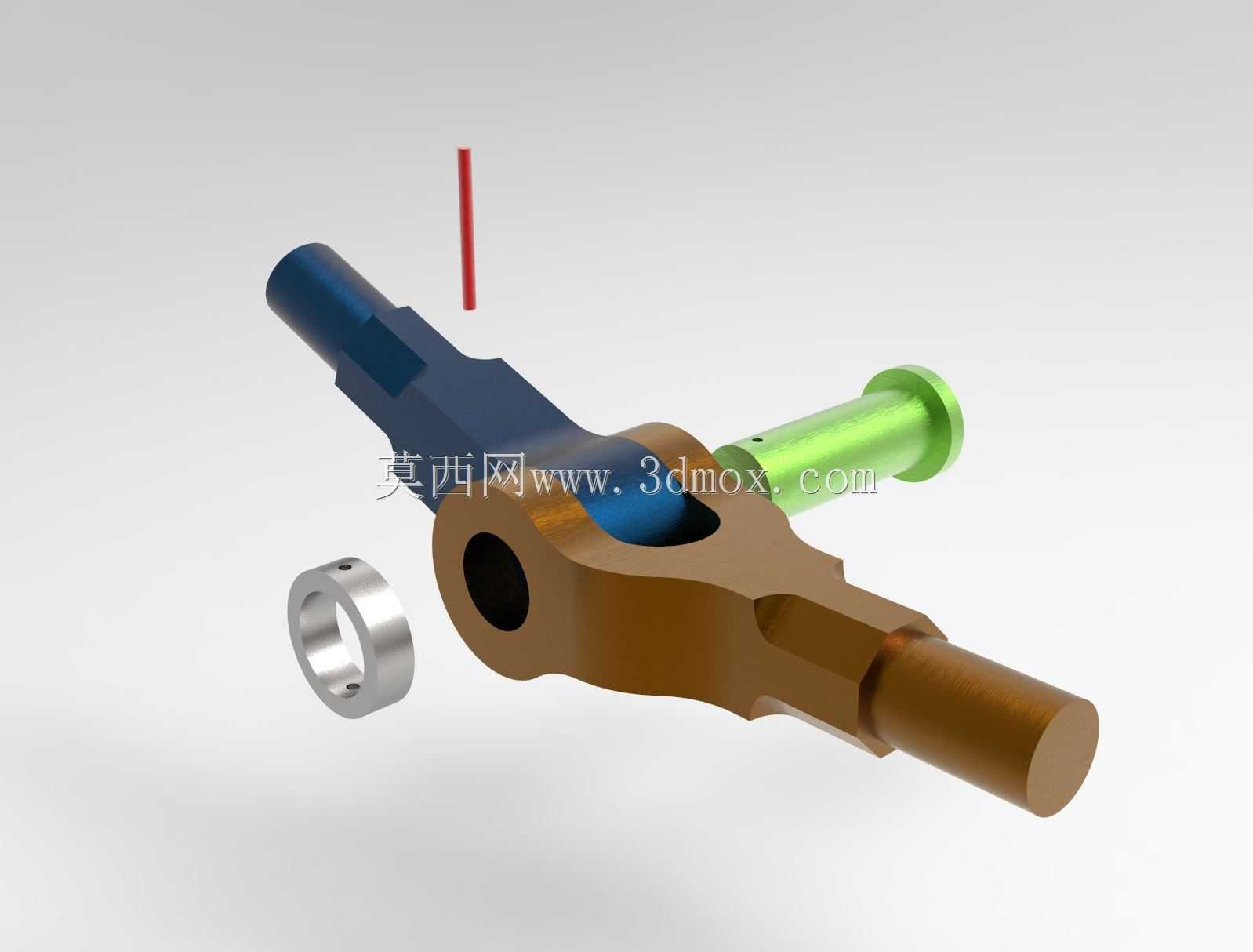

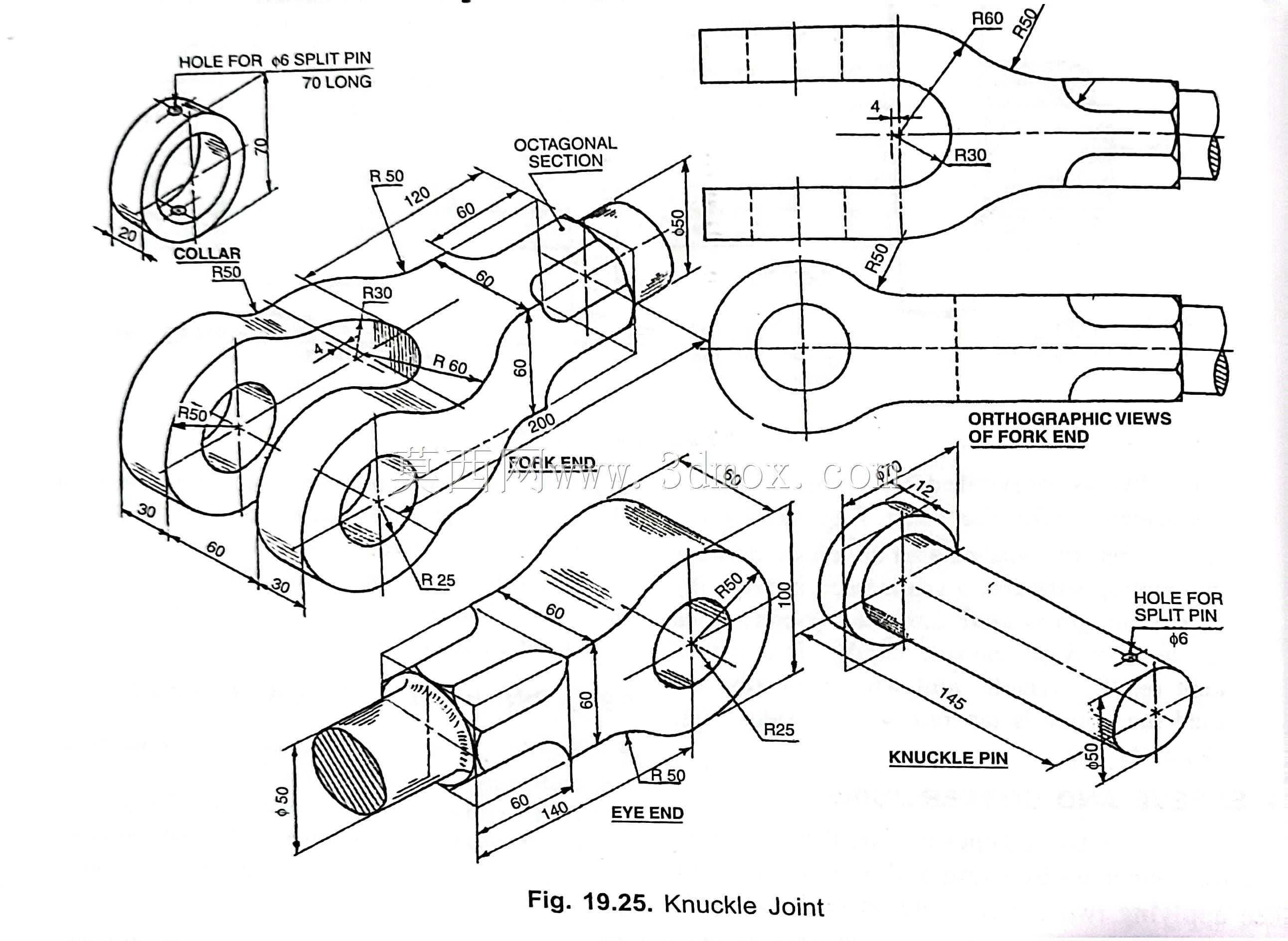

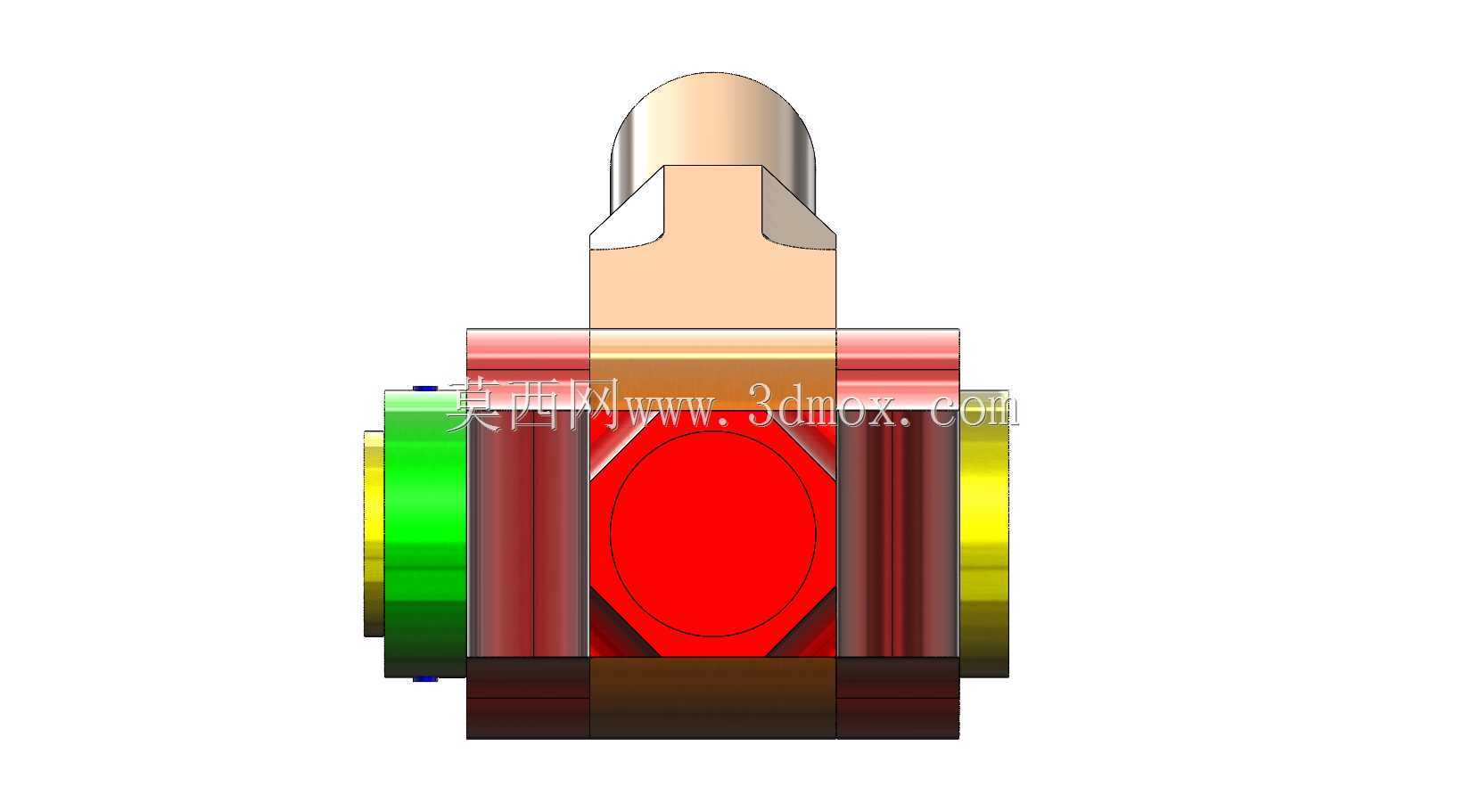

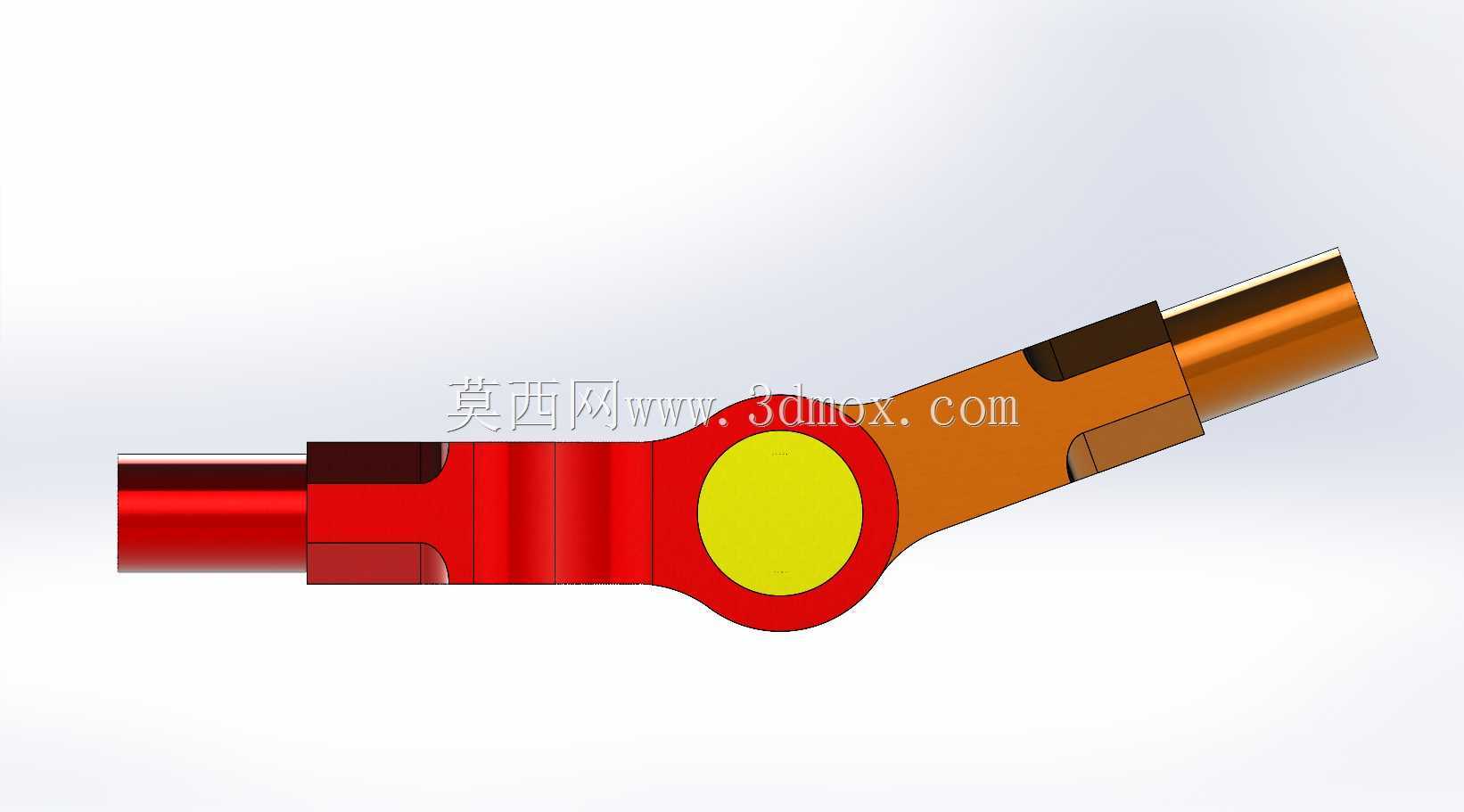

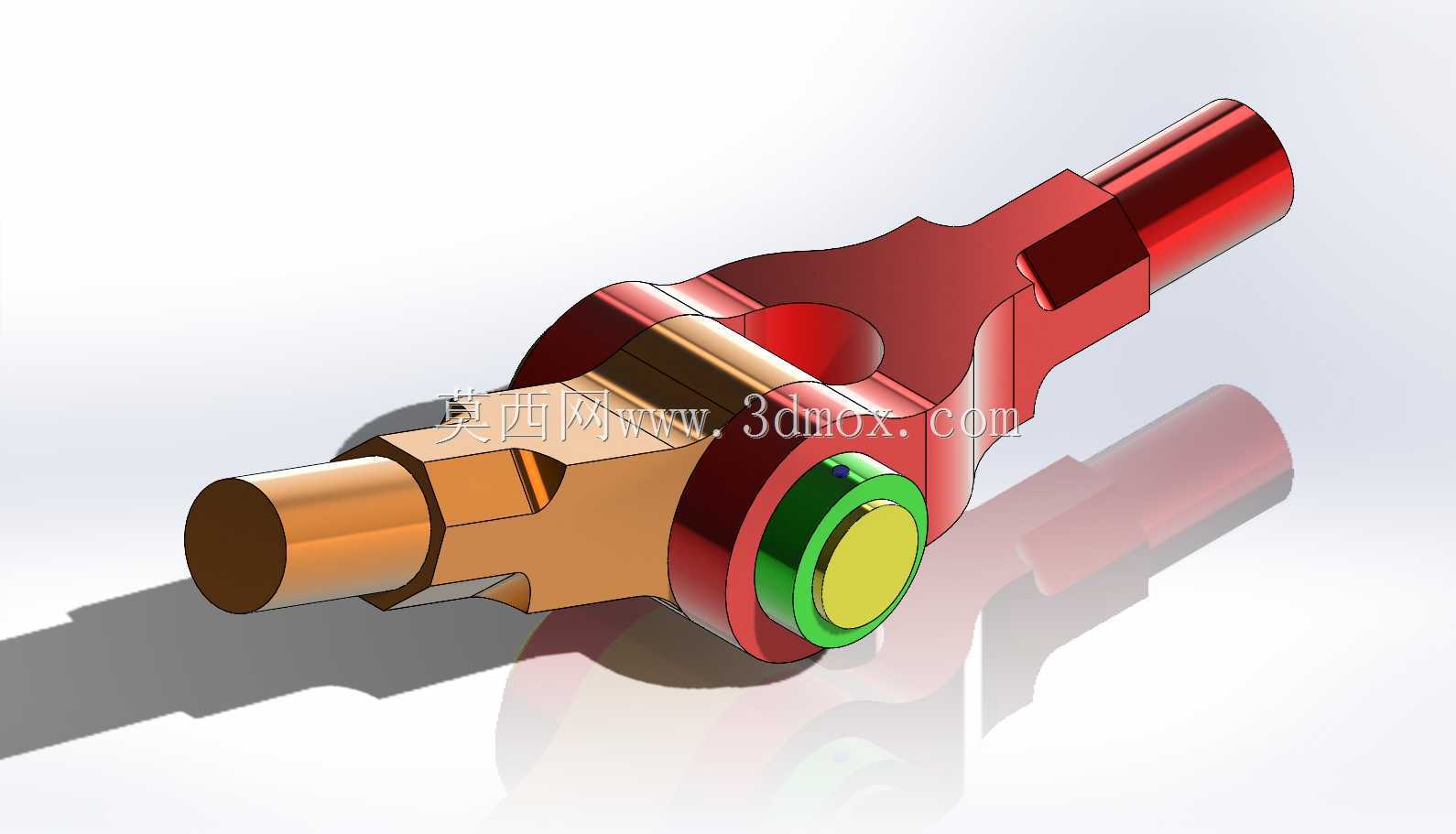

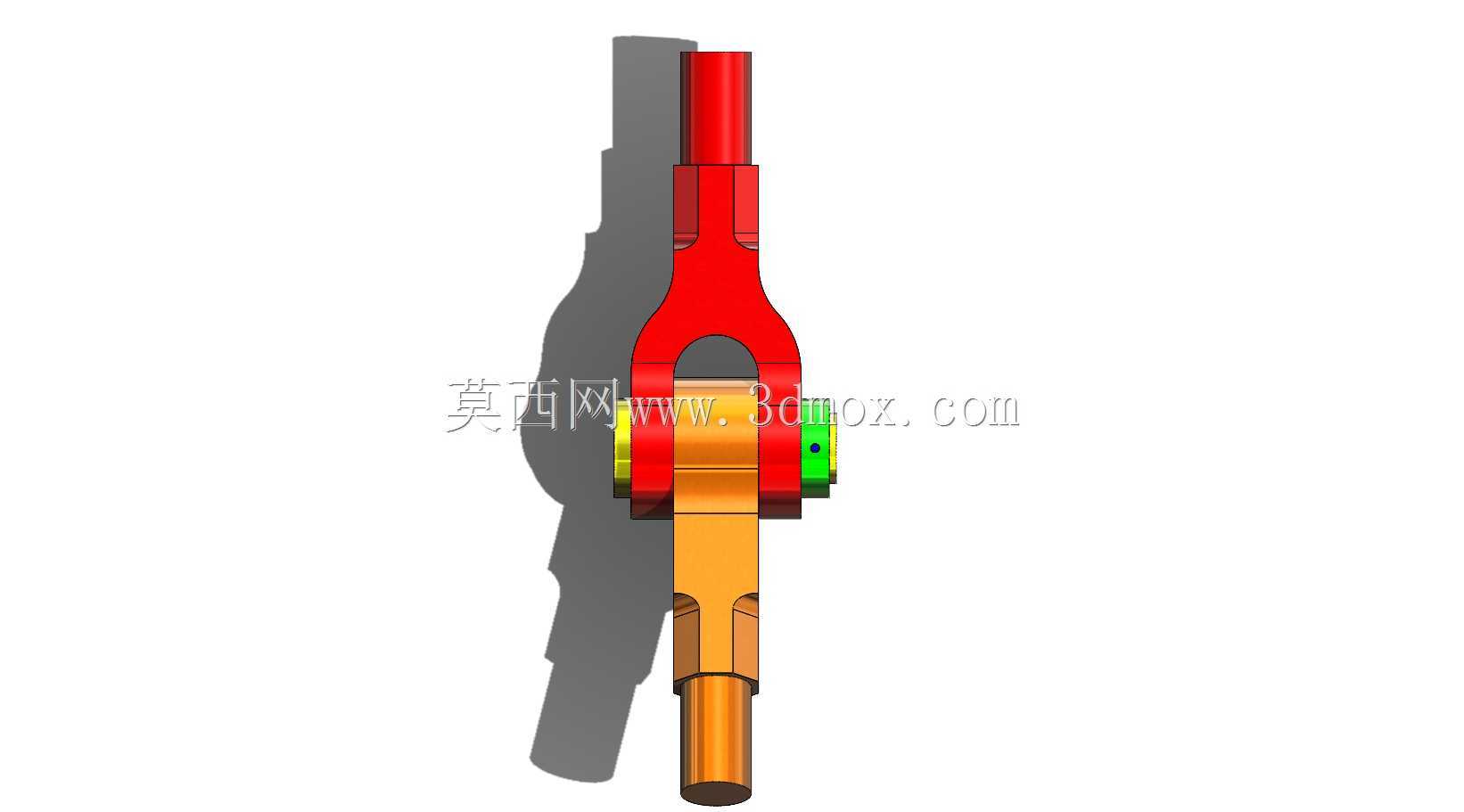

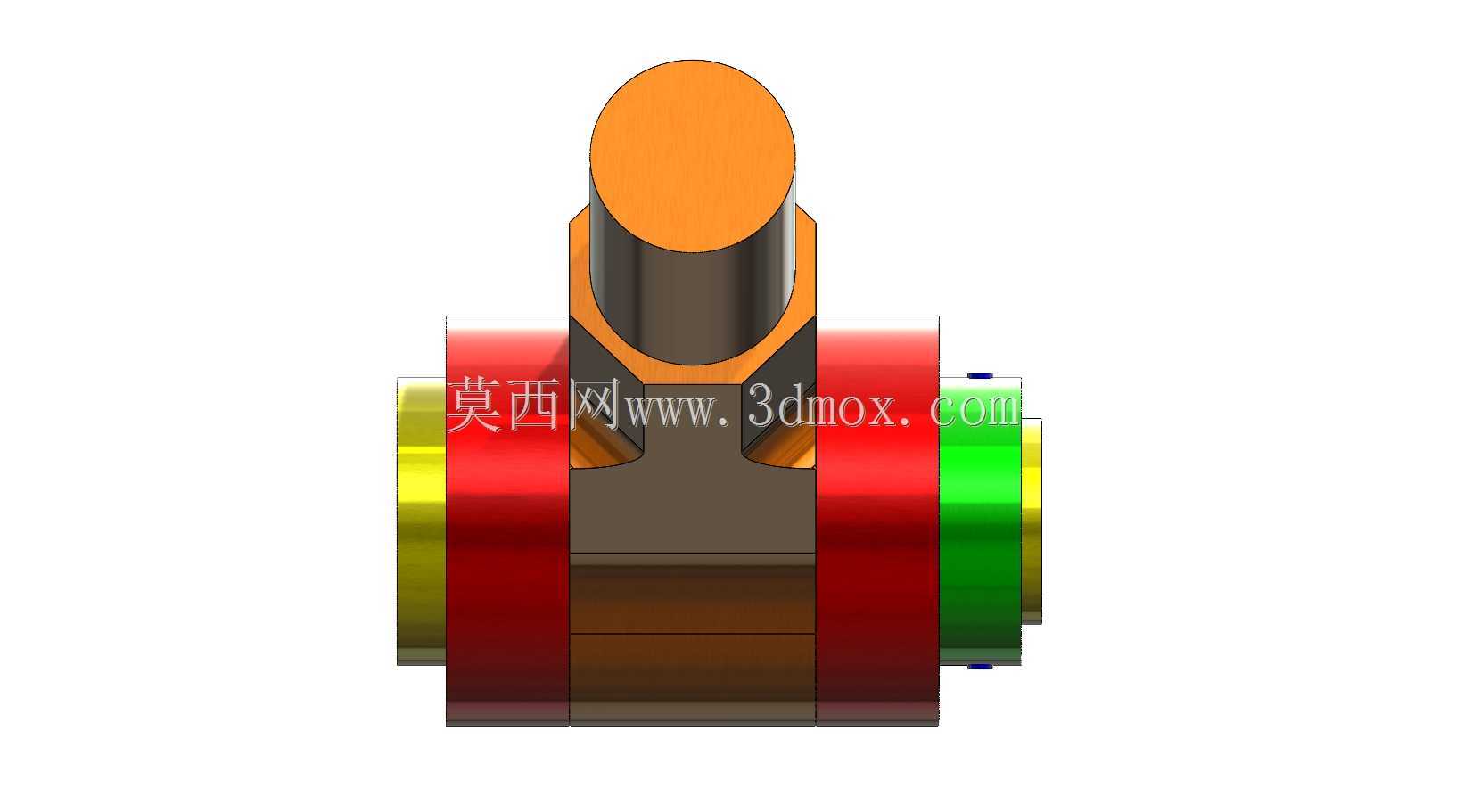

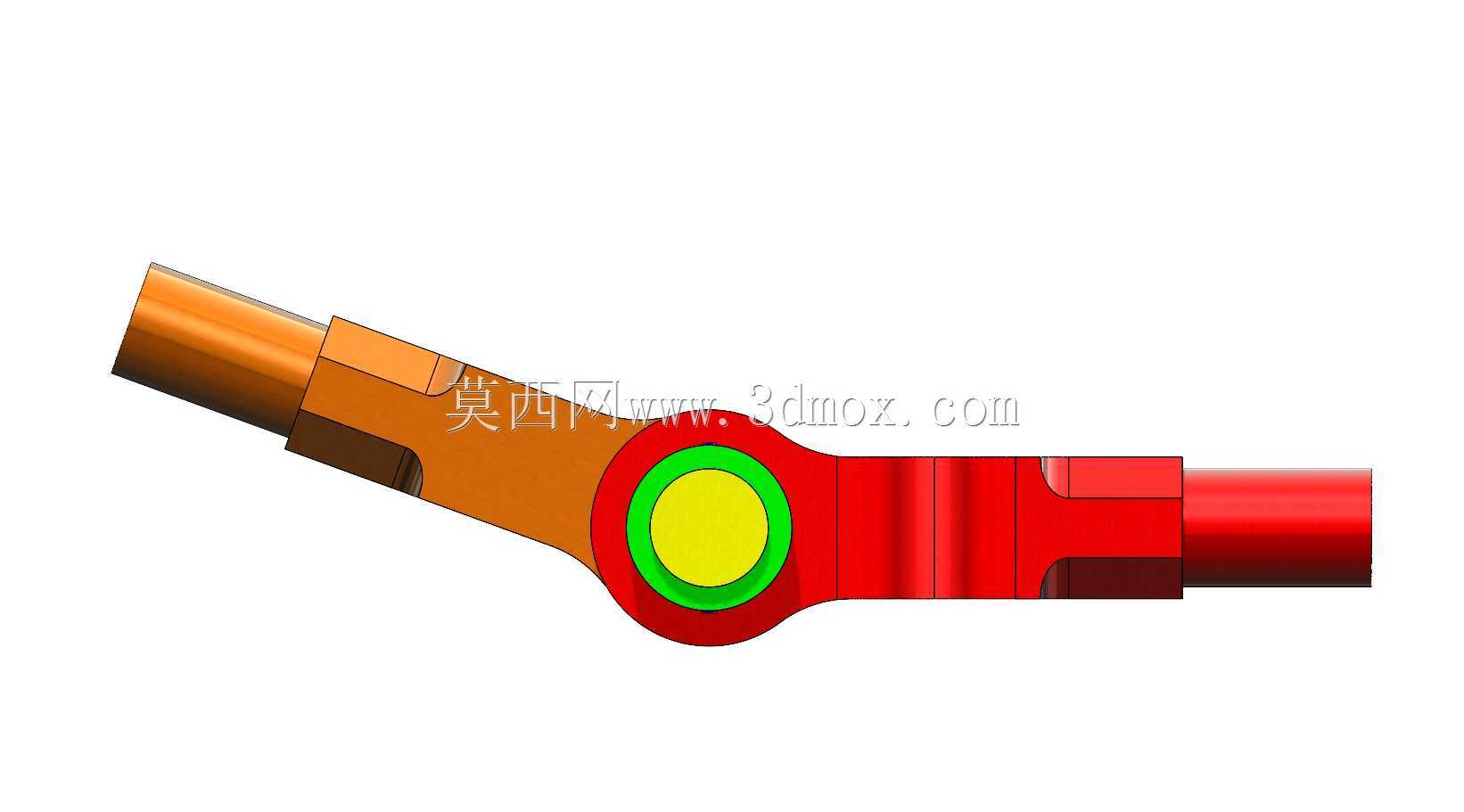

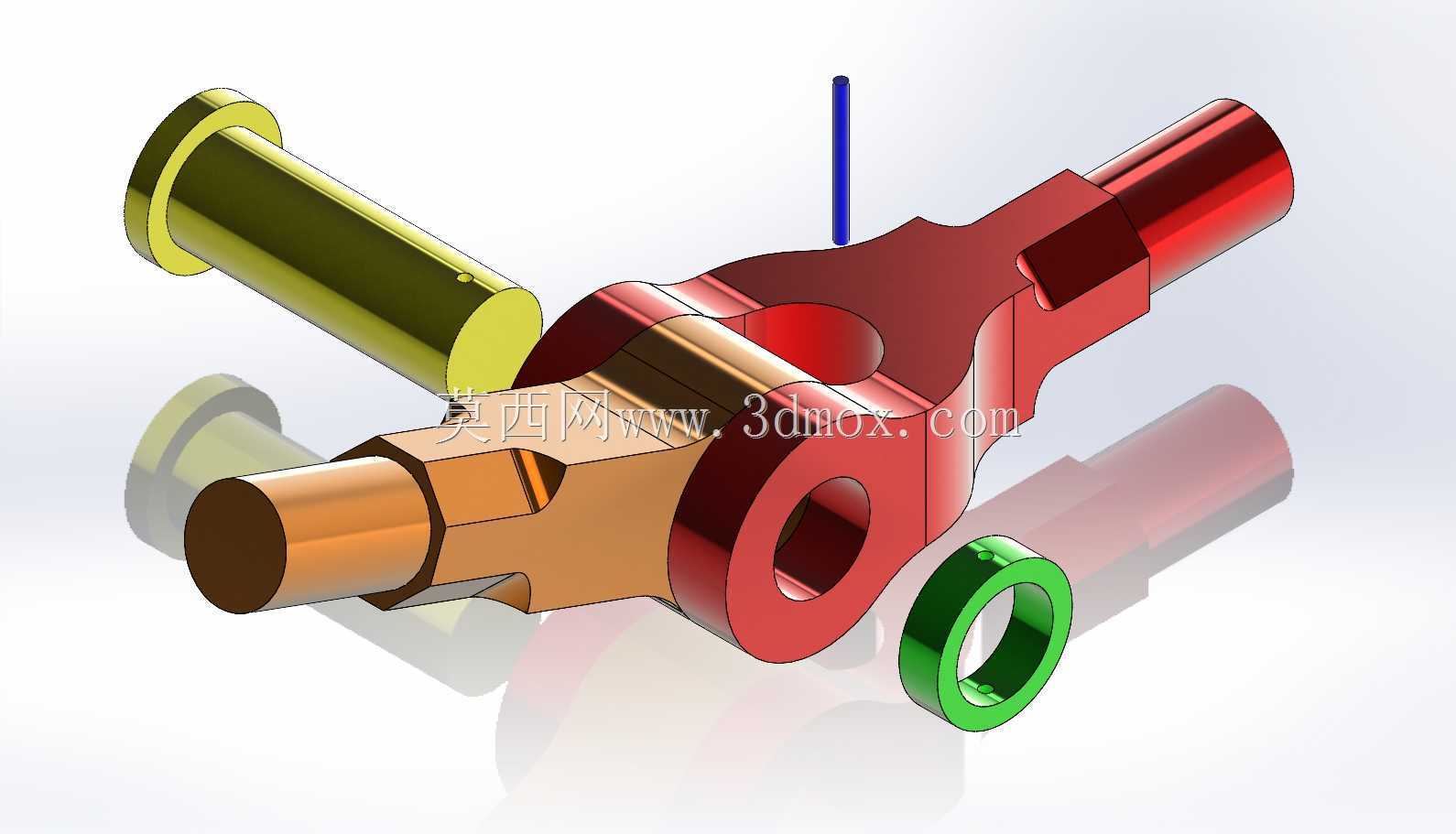

　　该转向节的主体采用锻压成型的异形臂结构，主体中段设置贯穿的铰接主孔，用于安装主铰接销轴，孔位的内径公差严格控制在H7级，与销轴采用间隙配合，保证转动灵活性的同时避免过大的配合间隙导致传动冲击。主体向两侧延伸出同轴的连接轴段，一侧轴段加工有扁位结构，用于与带开口槽的拉杆端部配合，通过扁位传递扭矩，防止拉杆与转向节之间出现相对转动；另一侧轴段为光轴结构，用于插入对应杆件的安装孔内，通过径向销钉完成轴向与周向固定。配套的绿色销轴为铰接副的转动轴，销轴端部加工有挡圈槽，安装时通过轴用挡圈限制销轴的轴向窜动，避免销轴在交变载荷作用下从铰接孔内脱出；银色的环形衬套采用锡青铜材质，压装在铰接主孔内壁，作为转动摩擦副的耐磨层，日常维护时仅需更换衬套即可修复铰接间隙，无需更换整个转向节主体，大幅降低设备运维成本。

　　设计过程中，首先需要根据整套机构的最大传递载荷确定主体截面尺寸，通过有限元分析对轴段与主孔衔接的圆角位置进行应力校核，确保在1.5倍额定轴向载荷下，结构最大应力低于材料屈服强度的70%，避免长期交变载荷下出现疲劳断裂。铰接孔的中心高与两侧连接轴的同轴度需要严格控制在0.02mm以内，否则安装后会出现杆件别劲、转动卡滞的问题，加速衬套与销轴的磨损。安装边界方面，转向节主体的最大外轮廓尺寸需要适配安装空间的运动包络，保证在杆件达到最大摆角时，转向节本体不会与周边的机架、其他传动部件发生运动干涉；两侧连接轴的插入深度需要满足拉杆端部的配合长度要求，扁位的尺寸需要与拉杆槽口的宽度保持过渡配合，确保装配后无明显旷量。

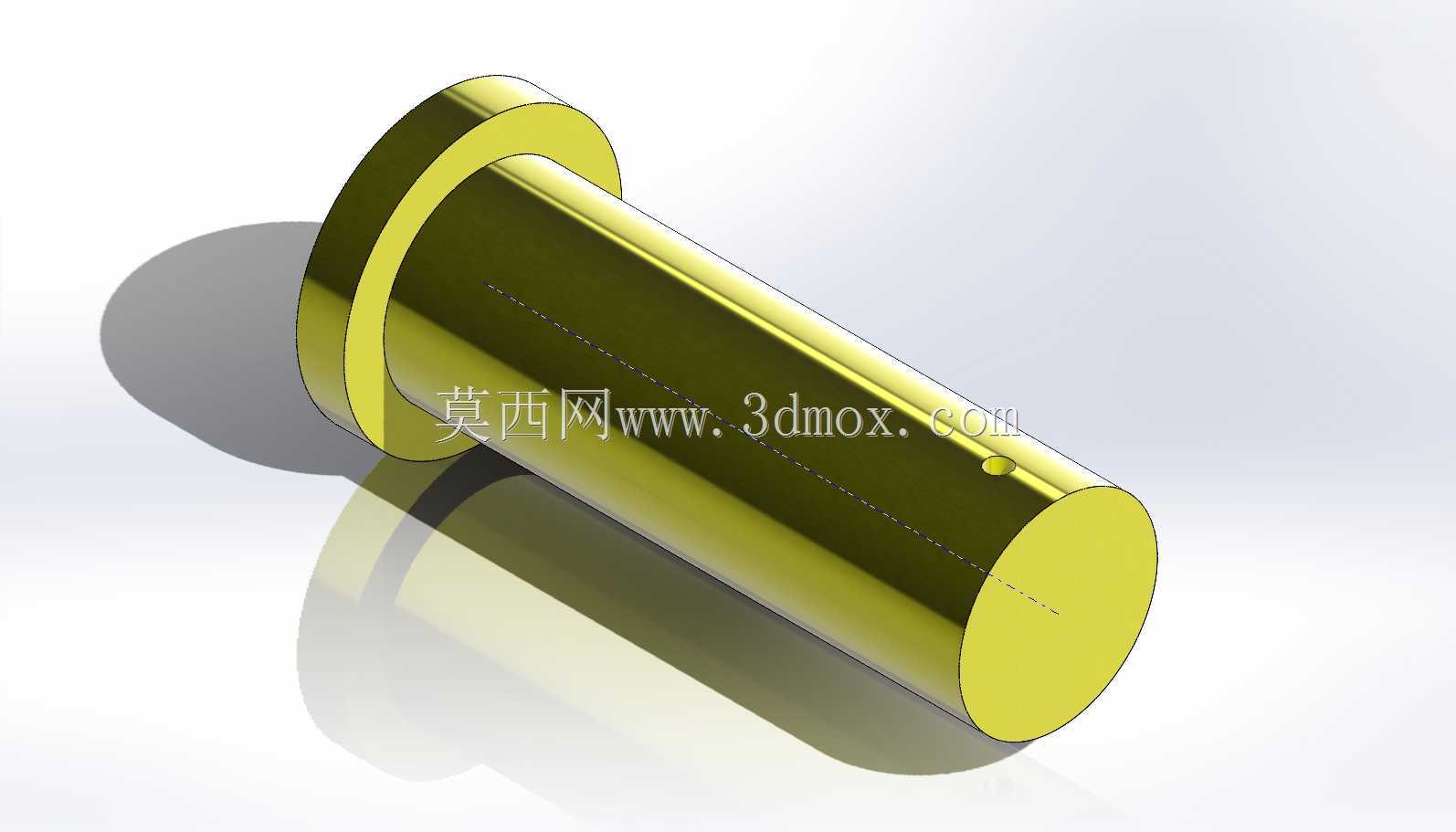

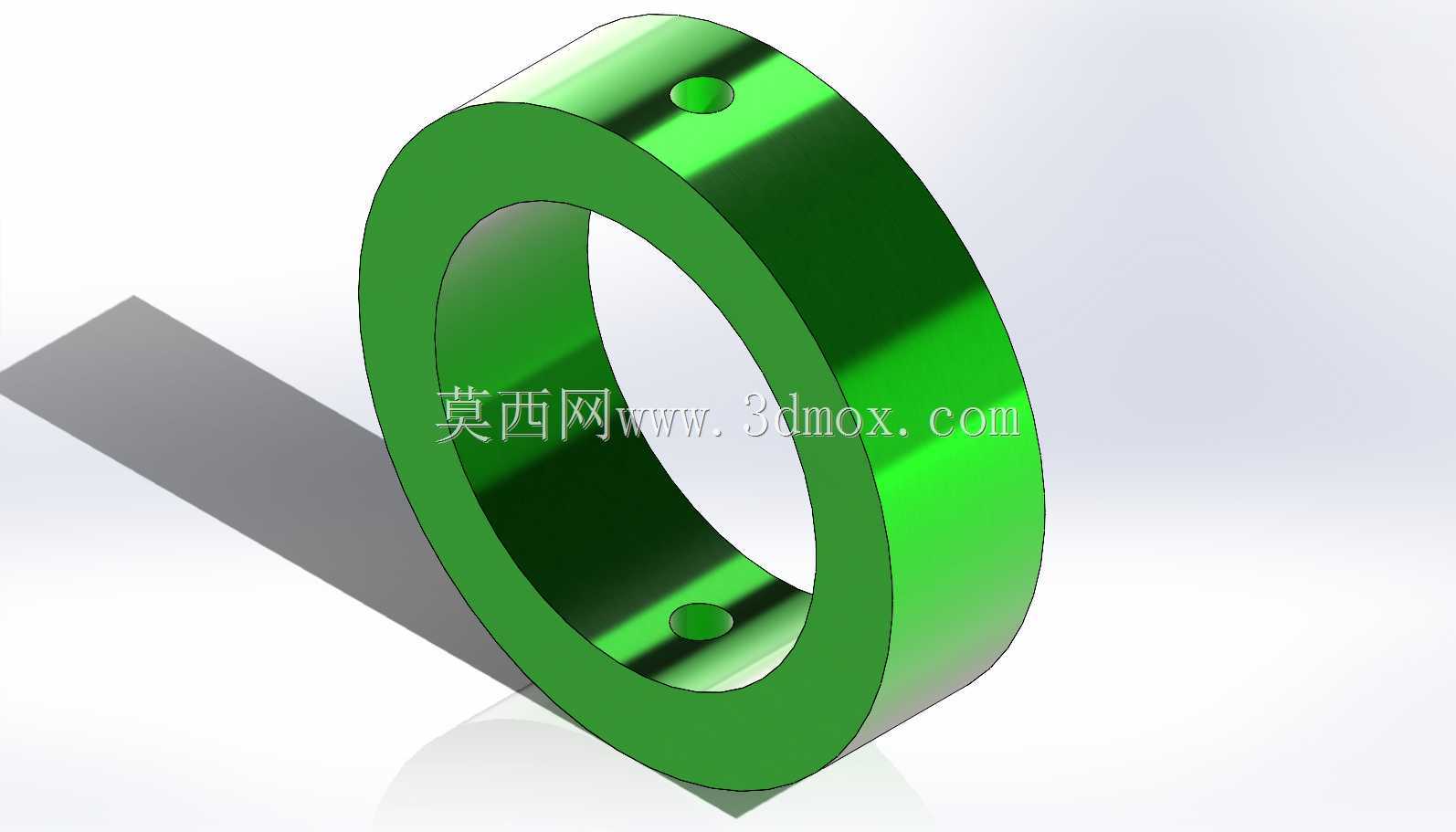

　　从结构细节来看，主体所有棱边都做了R1-R2的圆角过渡，避免热处理过程中出现应力集中开裂的问题，同时也能减少安装过程中尖锐棱边对操作人员的划伤风险。销轴的表面做了淬火处理，硬度达到HRC45-50，与青铜衬套配对使用时，摩擦系数低且耐磨性能优异，能够在长期无润滑的工况下保持稳定的转动性能。衬套的内壁开有环形储油槽，可在定期保养时填充润滑脂，进一步降低转动摩擦阻力，延长铰接副的使用寿命。在实际选型替换时，需要重点核对铰接孔的内径、两侧连接轴的直径与长度、以及主孔中心到轴段端面的距离，确保替换件的安装尺寸与原部件完全一致，避免出现装配不上或者运动行程不匹配的问题。
