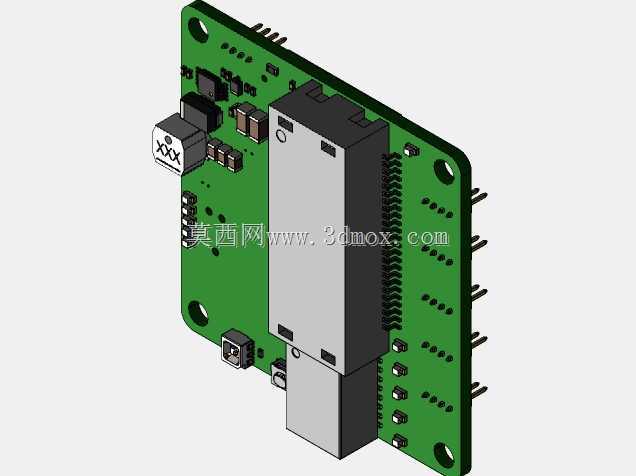

SwitchBlox Rugged Harwin变体板卡结构设计

　　这款板卡变体的设计初衷，是解决工业现场网络交换模块在高振动、多粉尘环境下的安装可靠性问题，区别于常规消费级交换板卡的插装方式，该变体在板背集成了Harwin M50-3530442连接器，配套适配M52-5010445型号的对插连接器，无需额外飞线即可完成板卡与背板的信号与供电连接，大幅减少现场接线的人工成本与接线故障概率。从实际应用场景来看，这类板卡多用于工业控制机柜内部的嵌入式网络节点搭建，也可集成在小型化工业网关、边缘计算设备内部，作为多路网口扩展的交换核心，相比常规商用交换机模块，其板载元件全部采用工业级耐温规格，板边预留的安装孔位可直接通过铜柱固定在设备壳体内部，不需要额外设计转接支架，适配厚度1.6mm的标准PCB板材，

　　板卡整体外轮廓做了圆角处理，避免安装时剐蹭设备内部的其他线束。在结构设计层面，板卡正面的网络接口模块做了局部加厚的屏蔽罩设计，屏蔽罩与板上接地焊盘直接焊接，可降低工业现场电磁干扰对网络信号传输的影响，接口旁预留的状态指示灯开孔位置，可直接对应板载贴片LED，安装后无需额外导光件即可观察端口工作状态。板背的连接器采用沉板焊接设计，连接器本体突出板背的高度控制在3.2mm以内，对插后板卡与背板之间的预留间隙仅需4mm即可满足安装要求，不会占用过多机柜内部的纵深空间，连接器两侧额外预留了定位柱孔位，对插时可自动校正位置，避免插针弯折损坏。板上的电源输入部分做了独立的区域划分，输入接口旁布置了滤波电容与防护元件，

　　可承受工业现场常见的电源浪涌冲击，电源区域与信号交换区域之间预留了接地隔离带，减少电源噪声对高速网络信号的干扰。安装边界方面，板卡四个角的安装孔采用3.2mm内径设计，适配M3规格的固定螺丝，孔位中心距离板边的距离统一为5mm，符合常规工业板卡的安装孔位规范，可兼容多数标准工业设备的内部安装位。板卡侧面的排针引脚全部采用卧式贴片焊接，引脚突出板边的长度控制在6mm以内，可直接插接在对应母座上，也可根据需求焊接外接排线，扩展额外的IO信号。从建模细节来看，板上所有元件的封装都按照实际物料尺寸1:1还原，包括贴片电阻电容的高度、屏蔽罩的卡扣位置、接口的弹片结构都做了精确建模，在做设备整体装配干涉检查时，可直接导入该模型验证安装空间，

　　不需要额外调整元件位置。实际选型使用时，需要注意背板上对应连接器的焊接位置公差，建议连接器焊盘的位置公差控制在±0.1mm以内，避免对插时出现错位，板卡安装时建议在安装孔位加装绝缘垫圈，避免螺丝压接时损伤板上的走线。这类板卡变体相比标准版的SwitchBlox Rugged，最大的差异就是背板连接器的选型，Harwin的这款连接器具备更高的抗振动等级，可承受10G以上的随机振动，适合在轨道交通、工程机械、户外工业设备这类振动较强的场景下使用，不会因为长期振动出现连接器接触不良的问题。板卡整体的元器件布局遵循了信号流向设计，网络信号从正面的接口进入后，直接进入交换芯片处理，再通过板背连接器传输到背板，信号路径最短，减少了信号传输过程中的损耗，电源路径从板背连接器进入后，先经过防护电路再分配到各个元件，布线时的电源回路面积做了最小化处理，降低了电源辐射干扰。在做结构装配时，板卡正面的网络接口突出板面的高度为13.5mm，设计设备前面板开孔时需要预留足够的插拨空间，建议接口前方预留至少30mm的空间，方便网线插拨操作，接口两侧的固定弹片位置也需要对应前面板的卡扣位，确保接口安装后不会出现松动。
