50mm立方体多孔SplitP晶格结构件

　　这类多孔晶格结构在工程领域的应用场景覆盖多个细分方向，在轻量化承载场景中，可作为金属3D打印的填充结构嵌入航空航天小型承力构件内部，在保证结构刚度满足载荷要求的前提下，大幅降低构件整体重量，减少航空航天装备的无效载荷占比；在缓冲吸能场景中，这类连续曲面的多孔结构可作为精密仪器运输的内置缓冲衬垫结构，通过自身孔隙的渐进式变形吸收冲击能量，避免精密元器件在运输过程中受冲击损坏；在换热场景中，连续贯通的孔隙结构可大幅提升流体与结构壁面的接触面积，作为紧凑式换热器的内部换热芯体使用，提升换热效率的同时控制换热器整体体积；在生物医疗植入场景中，这类连通孔隙的结构可匹配人体骨组织的弹性模量，减少应力遮挡效应，同时为骨组织长入提供空间，作为骨植入物的填充结构使用。

　　从功能特性来看，该SplitP晶格属于三周期极小曲面衍生的晶格类型，区别于传统杆状晶格的应力集中问题，整个结构所有过渡位置均为连续光滑曲面，不存在尖锐棱角，在承受外加载荷时应力分布更均匀，不会出现局部应力过高导致的结构提前失效问题；结构的孔隙为全连通设计，不存在封闭空腔，不管是作为3D打印构件还是注塑成型的填充结构，都能满足成型过程中的排料、排气要求，不会出现内部积料、 trapped powder 导致的成型缺陷；结构的整体力学性能可通过调整曲面的壁厚参数进行线性调控，在相同孔隙率下，这类曲面晶格的抗压强度、抗疲劳性能均优于传统的杆系晶格结构，在循环载荷工况下的使用寿命更长。

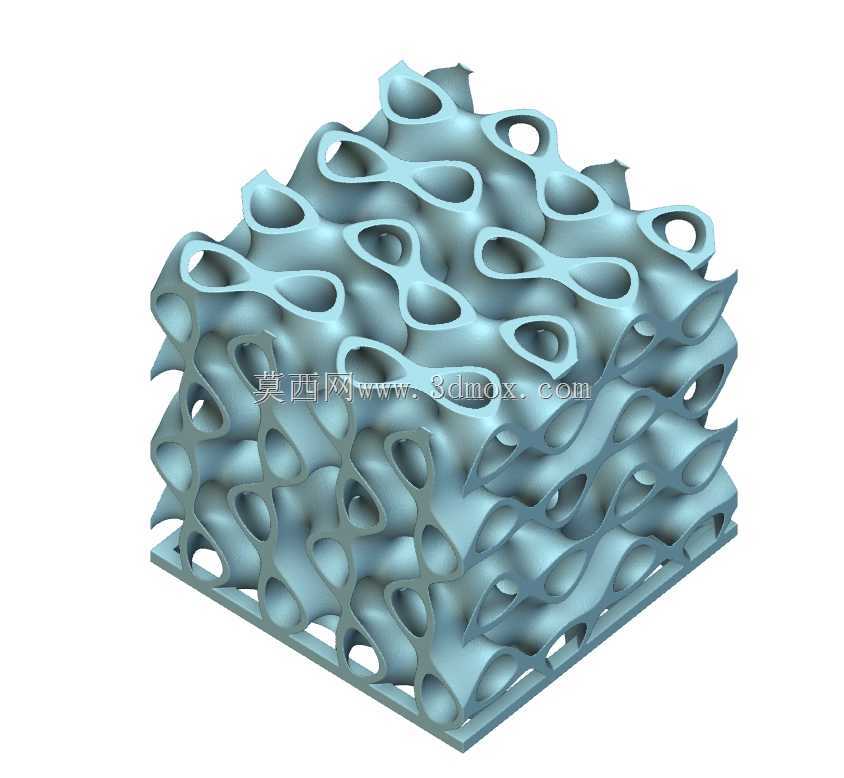

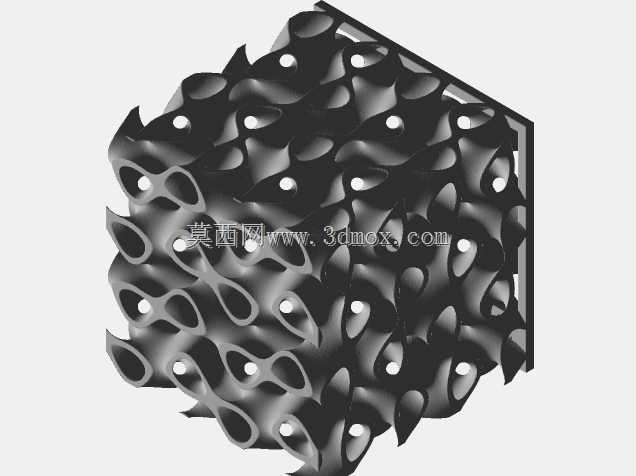

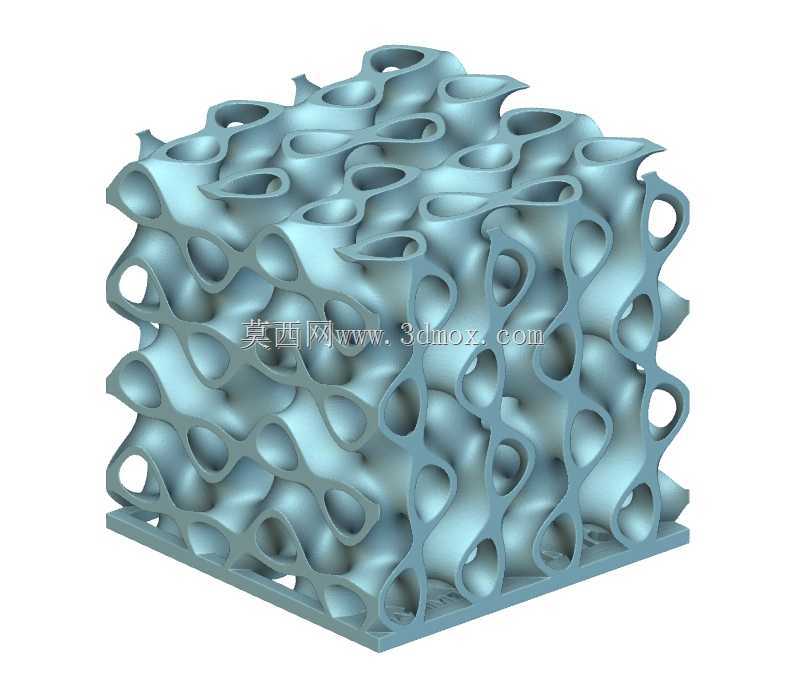

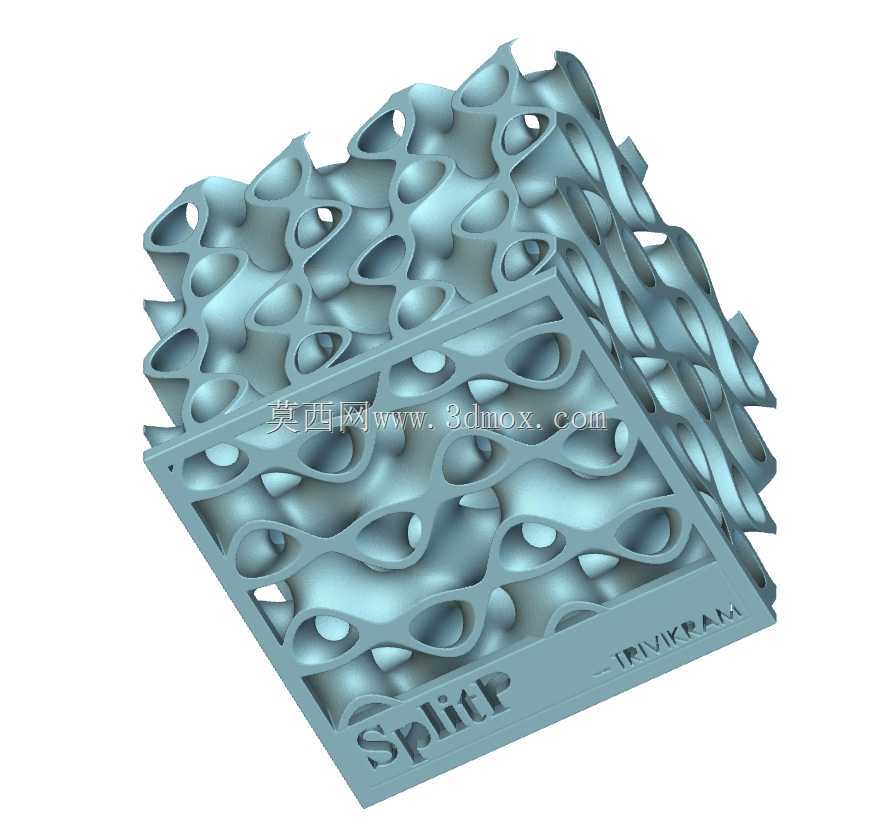

　　设计思路上，该结构以50mm边长的正立方体为设计边界，在立方体内通过参数化算法生成连续的SplitP极小曲面，将立方体空间分割为互相连通的多孔网络，在立方体的外边缘保留了一定厚度的实体边框，边框上预留了标识刻印区域，可用于标注结构型号、参数信息，方便实际生产过程中的零件识别与追溯；曲面的壁厚设计充分考虑了不同成型工艺的最小成型极限，不管是采用光固化3D打印制作原型件，还是采用金属选区激光熔化制作功能件，都能保证壁厚满足工艺成型要求，不会出现薄壁破损、成型不完整的问题；结构底部的平面基准设计保证了打印过程中可直接以底面为成型基面，无需额外添加支撑结构，减少后处理工作量，降低成型成本。

　　外形尺寸与安装边界方面，该结构的整体外包络为严格的50mm×50mm×50mm正立方体，六个外表面均为平整的平面结构，可直接嵌入到对应尺寸的安装腔体内，不需要额外调整安装接口；边框的实体厚度统一，在与外部构件连接时，可直接通过边框实体位置进行粘接、焊接或者螺栓连接，不会因为连接位置是多孔结构导致连接强度不足；结构的孔隙尺寸经过统一优化，所有内部流道或者孔隙的最小截面尺寸满足流体通过、粉末排出的要求，不会出现内部堵孔的问题，在作为换热芯或者生物植入结构使用时，可保证流体或者组织液的正常流通。在实际工程应用中，这类晶格结构不需要额外进行结构拓扑优化，可直接根据安装空间的边界形状进行裁剪，裁剪后的截面依然保持连续光滑的曲面特性，不会出现结构断裂或者应力集中的问题，适配不同形状的构件内部填充需求。
