离心泵承压外壳结构设计方案

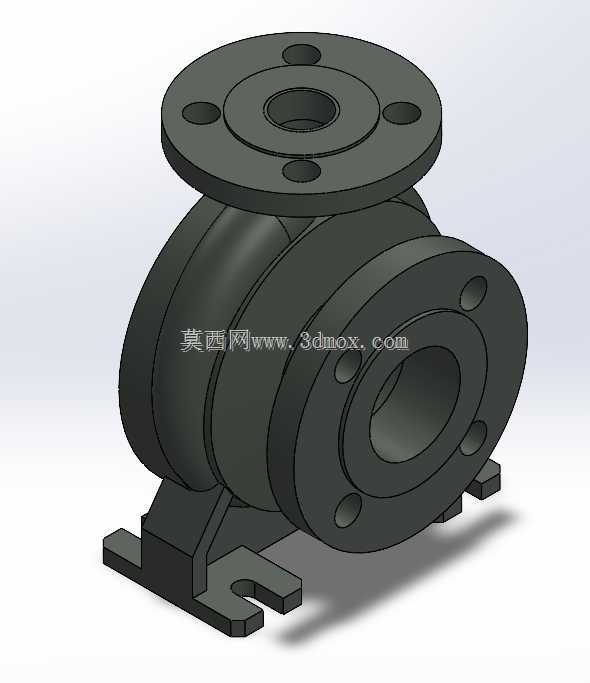

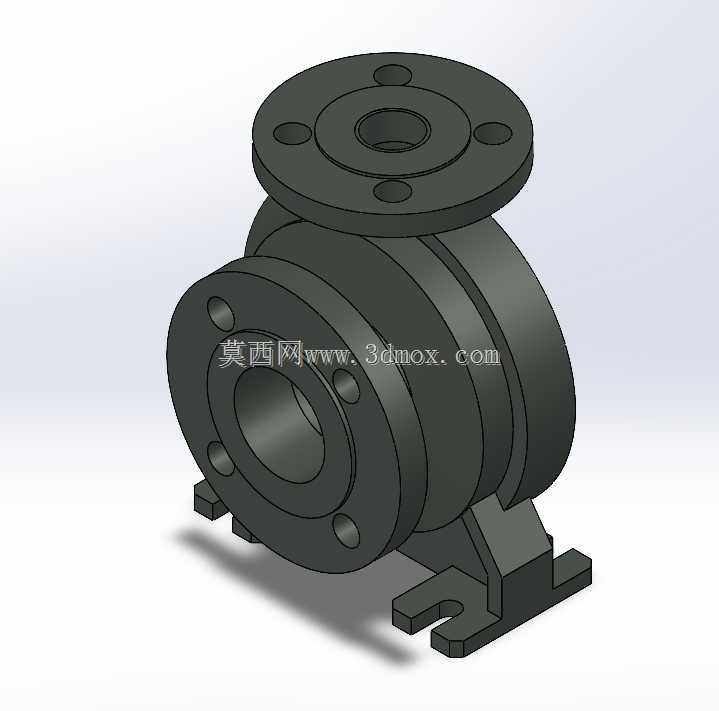

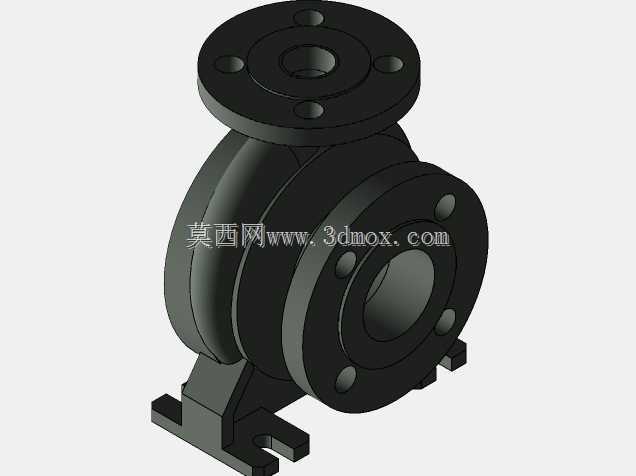

　　在工业流体输送场景中，离心泵外壳作为整泵的核心承压部件，直接决定了泵组运行的稳定性与介质密封可靠性，这类壳体常见于市政供水、化工介质输送、循环水系统等工况，既要承受内部流体的持续压力脉动，还要为叶轮、密封组件提供精准的安装定位基准，同时承担整泵的安装支撑作用。从结构设计逻辑来看，这款泵壳采用蜗壳式流道构型，内部流道顺着叶轮旋转方向做渐扩式设计，能将叶轮甩出的高速流体动能逐步转化为压力能，减少流道内的水力冲击与涡流损失，流道内壁的过渡圆角做了连续顺滑处理，避免介质在壳体内滞留形成死区，针对含少量杂质的输送工况，这种顺滑流道也能降低颗粒对壳壁的冲刷磨损。壳体的进出液端均采用法兰连接结构，法兰端面上均匀分布螺栓通孔，

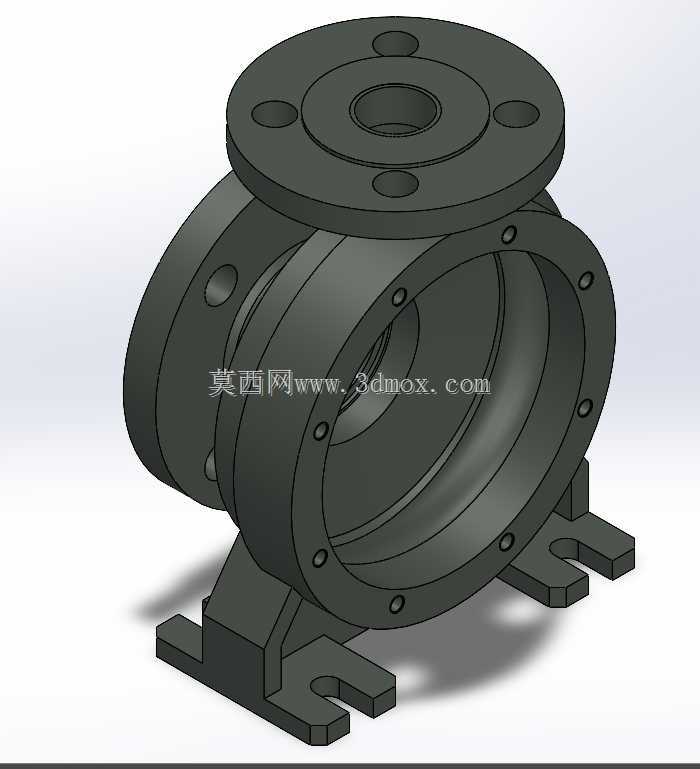

　　安装时通过螺栓与进出口管路法兰紧固，配合密封垫片实现端面静密封，法兰的密封面采用突面结构，适配常用的非金属平垫片，能满足中低压工况下的密封要求，法兰的螺栓孔位置度公差控制在合理范围，避免现场安装时出现螺栓无法穿入的错位问题。壳体侧部的大开口端是泵盖的安装配合面，端面上沿圆周分布多个螺纹孔，用于紧固泵盖组件，配合止口结构实现泵盖与壳体的同轴定位，保证叶轮与壳体流道的对中精度，减少运行时的径向偏磨风险。底部的支撑脚采用带安装腰型孔的一体式支脚结构，两个支脚对称分布在壳体下部，腰型孔的设计可以补偿安装基础的少量位置误差，降低现场安装的找平难度，支脚与壳体主体做了圆弧过渡连接，避免应力集中导致的支撑部位开裂，同时支脚的承载面做了铣平处理，

　　保证安装时壳体与基础的接触贴合度，减少泵组运行时的振动传递。在壁厚设计上，根据壳体不同部位的承压需求做了差异化壁厚处理，法兰部位因为要承受螺栓预紧力与密封压应力，壁厚略大于流道主体部位，支脚与壳体连接部位做了局部加厚，提升支撑刚性，流道主体的壁厚均匀，既满足承压强度要求，也避免不必要的材料浪费，同时均匀的壁厚也能减少铸造过程中的缩孔、缩松缺陷，提升铸件成品率。壳体外部的局部凸台结构，是为工艺堵头、测压接头预留的安装位置，方便后期运维时接入压力表监测泵腔压力，或是在停机检修时排空壳体内残留介质。从安装边界来看，这款泵壳的轴向安装尺寸以侧部泵盖配合止口为基准，径向尺寸以底部支撑脚的安装孔距为定位基准，

　　进出口法兰的中心高与支撑脚安装面的尺寸公差控制在合理范围，能适配同参数规格的离心泵转子组件与密封组件，不需要额外做结构修改就能完成整泵装配。实际应用中，这类泵壳的材质通常根据输送介质特性选择，清水工况常用灰铸铁材质，腐蚀性介质工况可选用不锈钢或内衬防腐材质的铸件，结构上的通用化设计能适配多种材质的铸造工艺，不需要大幅修改模具就能适配不同材质的生产需求。在建模过程中，所有配合面的尺寸公差、形位公差都要在三维模型中做明确标注，比如止口的同轴度、法兰端面的平面度、安装孔的位置度，这些参数直接影响后续零件加工与整泵装配的精度，流道部分的曲面要做连续性检查，避免出现曲面褶皱、尖角等影响流体流动的结构缺陷，同时要对壳体做静力学仿真校核，验证额定压力下的壳体应力分布与变形量，确保薄弱部位的应力在材料许用应力范围内，避免运行时出现壳体开裂、密封泄漏等问题。
