罗茨鼓风机壳体转子装配结构三维设计

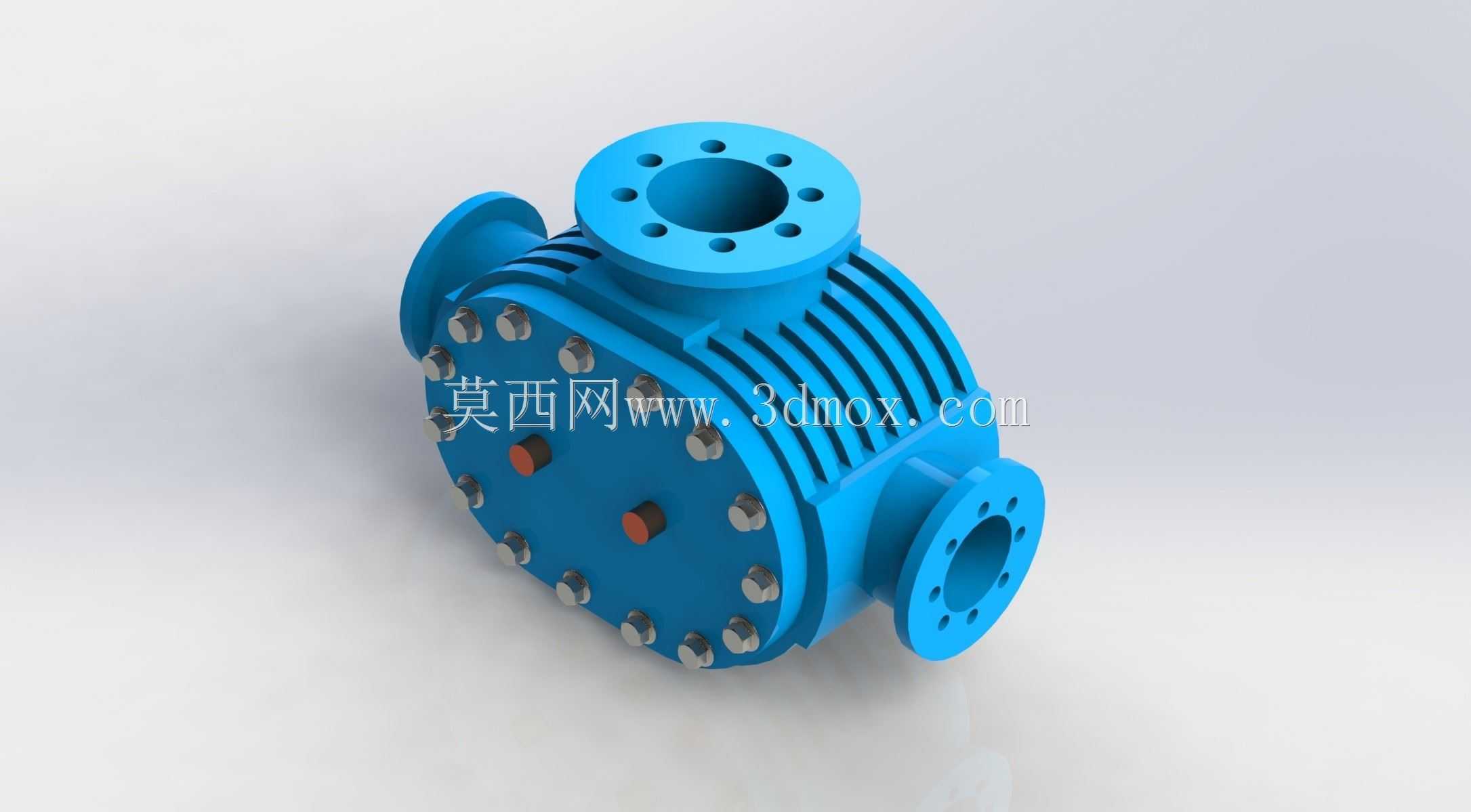

　　在污水处理曝气、粉体气力输送、冶金高炉送风、水产养殖增氧这类对风压稳定性要求较高的工况里，罗茨鼓风机的出场率始终居高不下，这类容积式回转风机的核心优势，就在于输出风压波动小、流量随转速线性可控，不会像离心风机那样在管网阻力变化时出现流量大幅跳水的问题。做这套三维结构的时候，最先要敲定的是进出口法兰的安装边界，毕竟现场配管的法兰孔位、通径都是提前按工艺管线预制好的，一旦接口尺寸出现偏差，现场根本没法对接安装，所以进出口的法兰端面都做了带密封水线的凸台结构，螺栓孔的节圆直径、孔数、孔径完全匹配行业通用的压力等级标准，法兰端面和壳体主体的垂直度公差控制在0.05mm以内，避免安装后出现密封垫压偏漏气的问题。

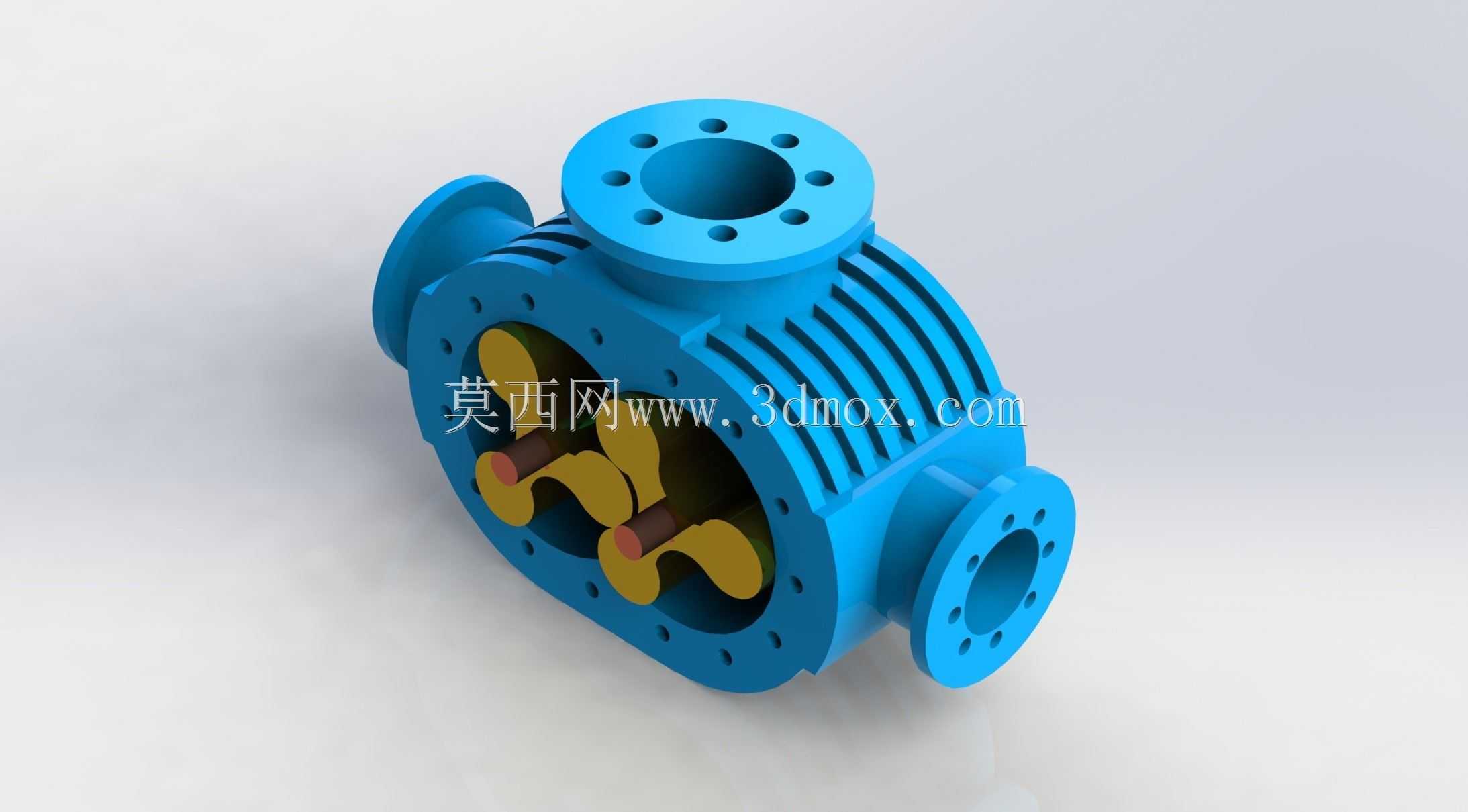

　　整个设备拆分成外壳、端盖、转轴、转子四个独立模块，这种拆分逻辑不是为了建模省事，而是完全对照实际生产的装配工艺来的：车间里装配的时候，是先把主动轴、从动轴和两个8字形转子做动平衡校正，平衡等级要达到G6.3以上，不然高转速运行时的振动会直接把轴承座震裂，校正完的转子组件先装进外壳的型腔里，再把两侧的端盖通过周圈布置的内六角螺栓锁紧在壳体两端，端盖上预留的轴承安装位要和轴的同轴度保持一致，不然转子转动时会和壳体内壁、端盖内侧面发生刮擦，轻则运行异响，重则直接卡滞烧机。

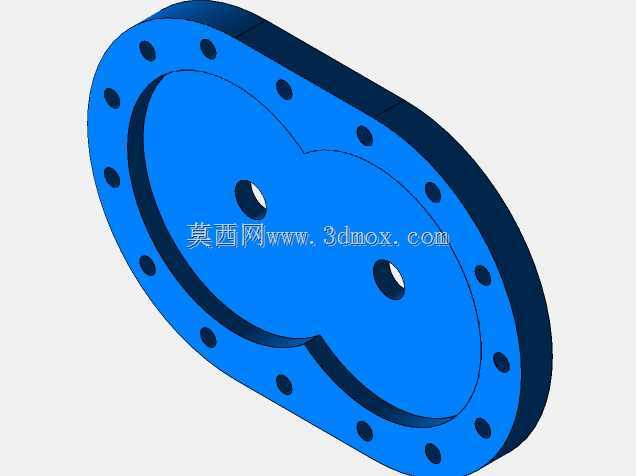

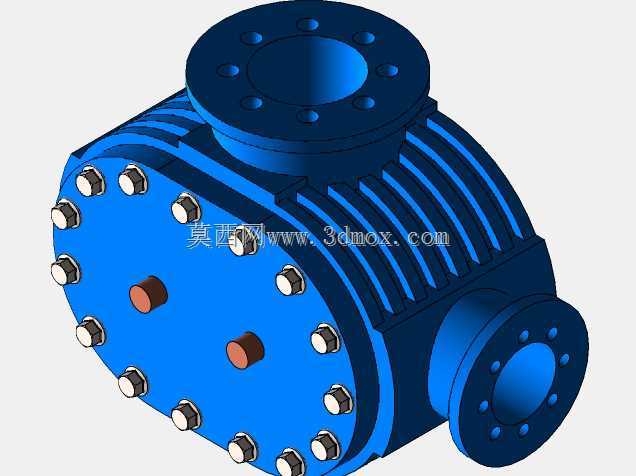

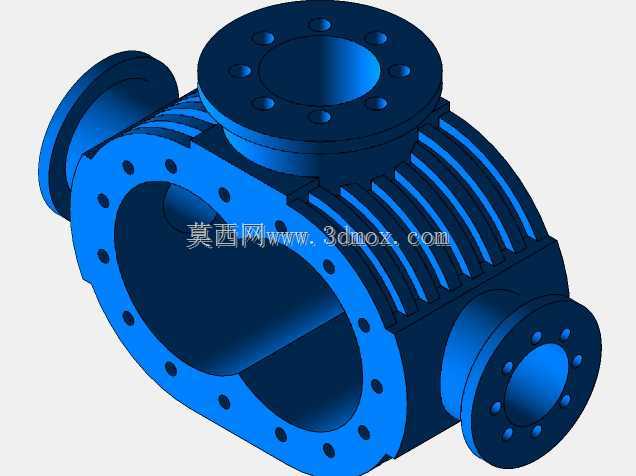

　　外壳外表面做了一圈圈的环形散热筋结构，这部分不是装饰性结构，罗茨风机在运行时，因为转子压缩空气会产生大量热量，加上轴承运转的摩擦热，如果壳体没有足够的散热面积，长时间运行会导致壳体热变形，转子和壳体的间隙变小引发刮擦，这些散热筋的高度、间距都是经过热仿真校核的，既能保证壳体的结构刚性，不会因为两端螺栓锁紧出现型腔变形，又能把运行时的壳体温度控制在合理区间，避免热量积聚。端盖上周圈布置的螺栓孔做了沉台设计，螺栓锁紧后头部不会突出端盖表面，既可以避免现场安装时磕碰螺栓造成拆卸困难，也能让端盖的受力更均匀，每个螺栓的预紧力偏差控制在10%以内，防止端盖压合不严出现漏气。

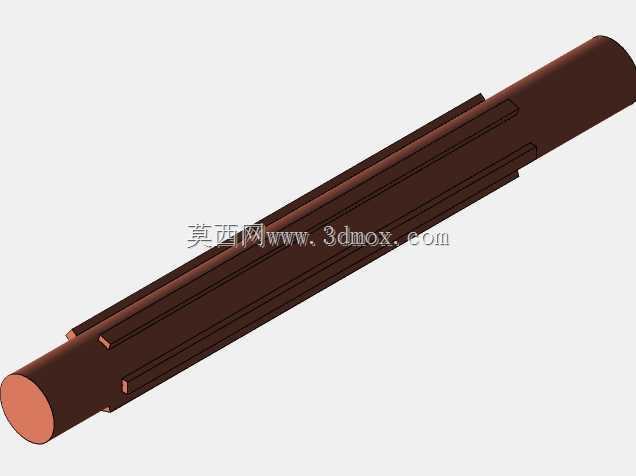

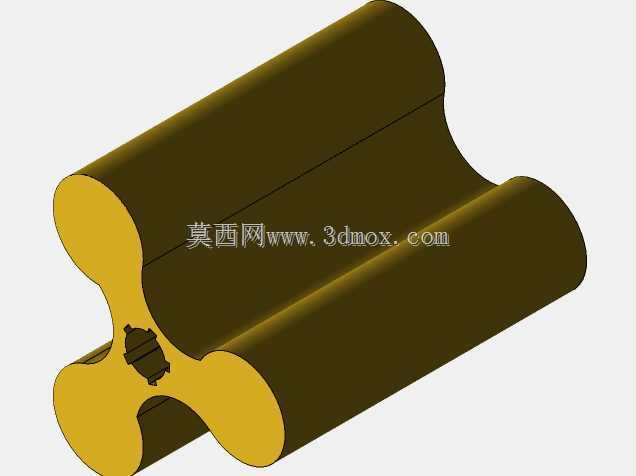

　　转子采用的是直叶型线，这种型线的加工难度相对更低，对于中低压工况的适配性很好，两个转子之间、转子和壳体内壁之间、转子和端盖内侧之间都预留了均匀的装配间隙，间隙值控制在0.15-0.25mm之间，间隙太小容易热胀卡滞，间隙太大则会导致内泄漏增加，容积效率下降。轴的伸出端做了标准的轴伸结构，配套的密封槽位预留了骨架油封和迷宫密封的安装空间，防止运行时润滑油顺着轴伸漏到风机腔体内，污染输送的介质，也避免外界的粉尘进入轴承腔加速轴承磨损。

　　建模过程中所有的配合面都做了公差匹配，比如轴承位的轴径采用k6公差，和轴承内圈实现过渡配合，端盖上的轴承孔采用H7公差，和轴承外圈实现间隙配合，方便装配时的冷压安装，也能给轴承运转时的微小窜动留出余量。整个结构的安装底座平面做了平面度要求，现场安装时可以通过垫铁调整水平度，避免设备运行时因为基础不平产生附加应力，导致轴系不对中。从实际应用的角度来说，这套结构可以直接用来做装配干涉检查、工程图导出，也能作为选型时的结构参考，帮助设计人员快速核对安装尺寸、理解罗茨风机的内部装配逻辑，避免在做系统配套时出现接口不匹配、安装空间预留不足的问题。
