带电机直联结构的一体式简易离心泵

　　这款直联式简易离心泵的三维结构，完全围绕小型流体输送场景的实际使用需求搭建，没有冗余的装饰性结构，所有几何特征都服务于功能实现与安装适配。从应用场景来看，这类泵体主要适配小型循环水系统、机床冷却供液、小型化工流体低压输送、实验室流体循环等工况，不需要复杂的外接传动结构，整体集成度高，适合安装空间紧凑、对设备占地有严格限制的场合。

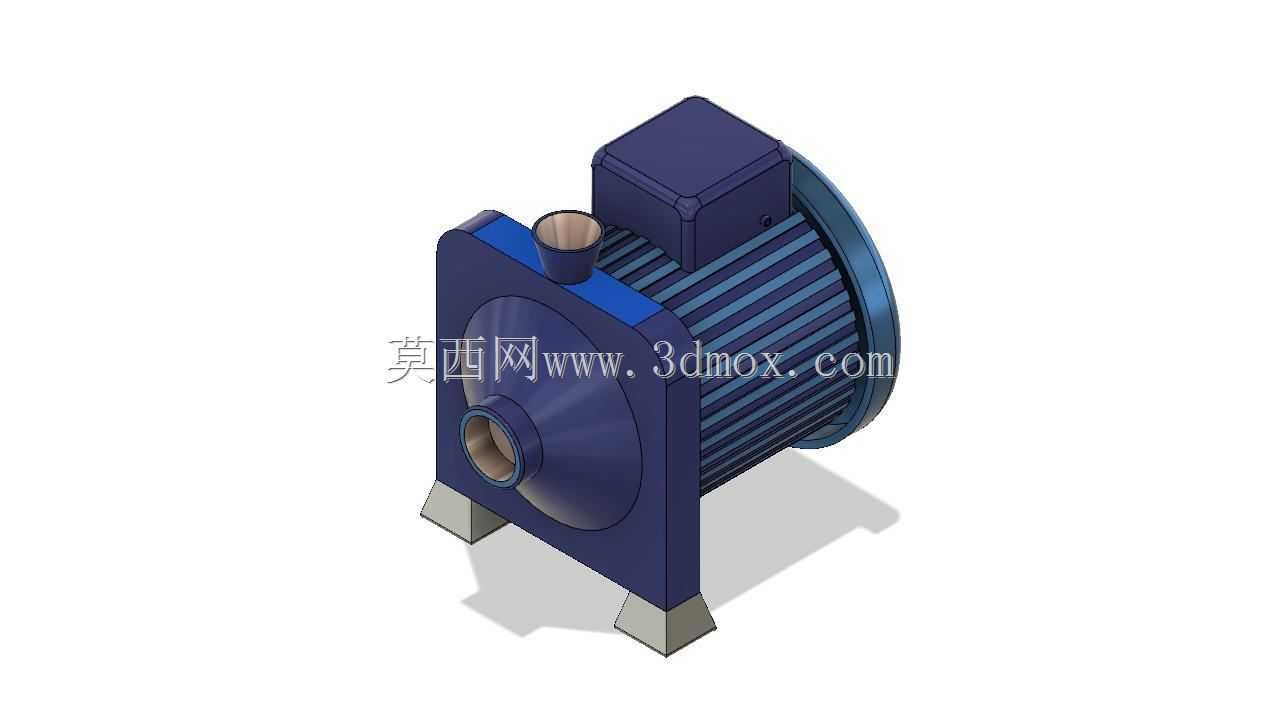

　　从功能特性上看，模型完整还原了泵头与驱动电机直联的结构逻辑，省去了传统联轴器、外接传动底座的冗余设计，泵体的蜗壳流道直接与电机输出轴端的叶轮腔连通，动力传递路径短，传动损耗相比分体式泵组更低。泵体的进出水口采用同轴径向布局，进水口位于泵头前端轴心位置，出水口设置在泵壳顶部垂直方向，这种布局适配常规管路的走管逻辑，现场安装时不需要额外做管路变向调整，能减少管路弯头的使用数量，降低管路沿程阻力损失。

　　设计思路上，整个结构优先考虑加工与装配的工艺性：泵壳采用分体式拼接结构，泵头端盖与主壳体通过止口定位，配合周向的安装螺栓实现密封压紧，这种结构既方便后期拆解清理叶轮腔的杂物，也能降低壳体铸造时的脱模难度，不需要复杂的抽芯结构就能完成壳体毛坯成型。电机部分的散热筋采用轴向直肋布局，顺着电机外壳周向均匀分布，既保证电机运行时的散热面积，也让外壳的注塑或铸造成型工艺更简单，不需要做斜向抽芯的模具结构。底部的三个支撑脚采用等边角钢式的截面设计，支撑脚与电机壳体、泵壳的连接位置做了加厚的加强筋过渡，能避免设备运行时的振动导致支撑位置开裂，三个支撑点的布局也能自适应不平整的安装地面，不需要额外调整垫铁就能实现稳定放置，相比四点支撑的结构，对安装面的平面度公差要求更低。

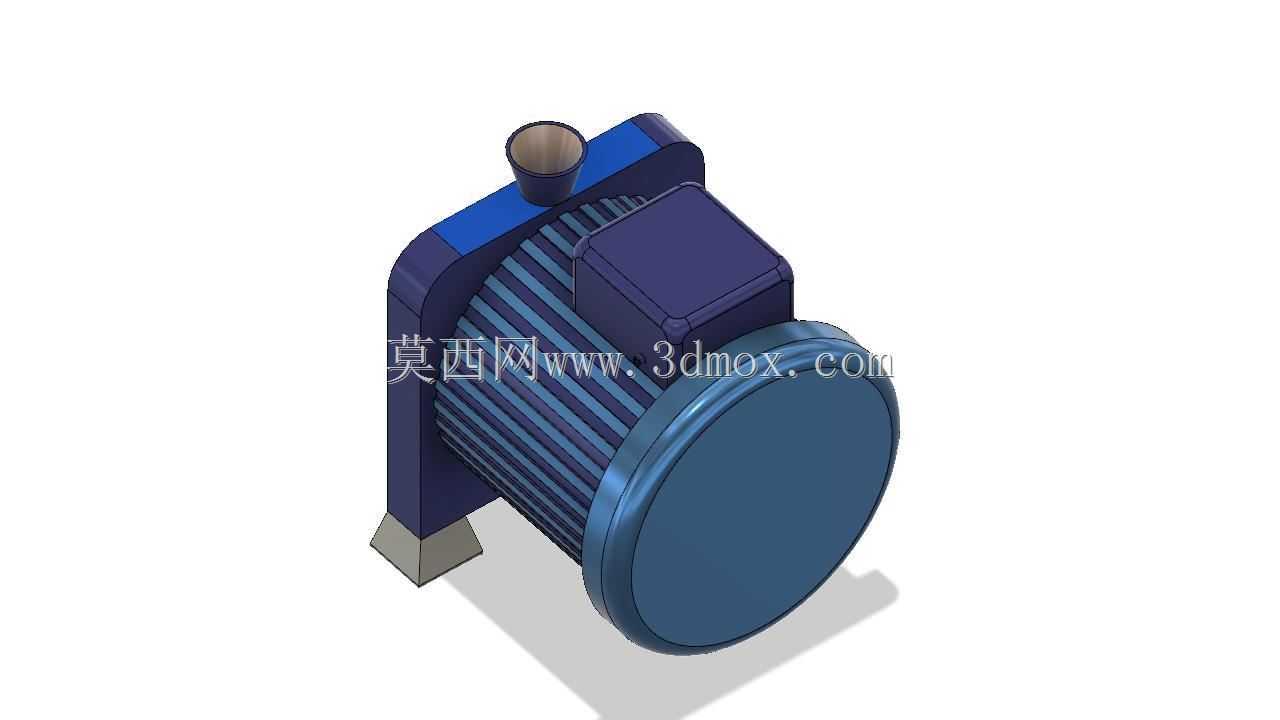

　　外形尺寸与安装边界方面，模型的整体轮廓控制得非常紧凑，电机部分的外径与泵壳的最大外径基本保持一致，没有突出的外接部件，设备的最大宽度由电机外壳的散热筋外沿决定，总长度从泵头进水口端面到电机后端风扇罩端面计算，整体长宽高比例适配小型设备的安装舱位，底部支撑脚的安装孔位采用长圆孔设计，允许现场安装时存在一定的位置偏差，不需要精准配打安装孔就能完成固定。泵头的叶轮腔与电机轴之间的密封位置，模型预留了标准机械密封的安装空间，没有做一体化的密封结构，方便后期根据输送介质的特性更换不同材质的密封件，比如输送清水时用丁腈橡胶密封，输送弱腐蚀介质时更换氟橡胶密封即可，不需要改动泵体的主体结构。接线盒设置在电机壳体的顶部位置，高度高于泵体的出水口高度，能避免管路漏液时液体直接滴落到接线盒内引发电气故障，接线盒的出线口预留了标准的电缆密封接头安装螺纹，适配常规的工业电缆布线要求。整个结构的所有圆角、倒角都按照机械加工的常规工艺要求设置，没有尖锐的棱角，既避免加工时的应力集中，也能防止安装运维人员被划伤。
