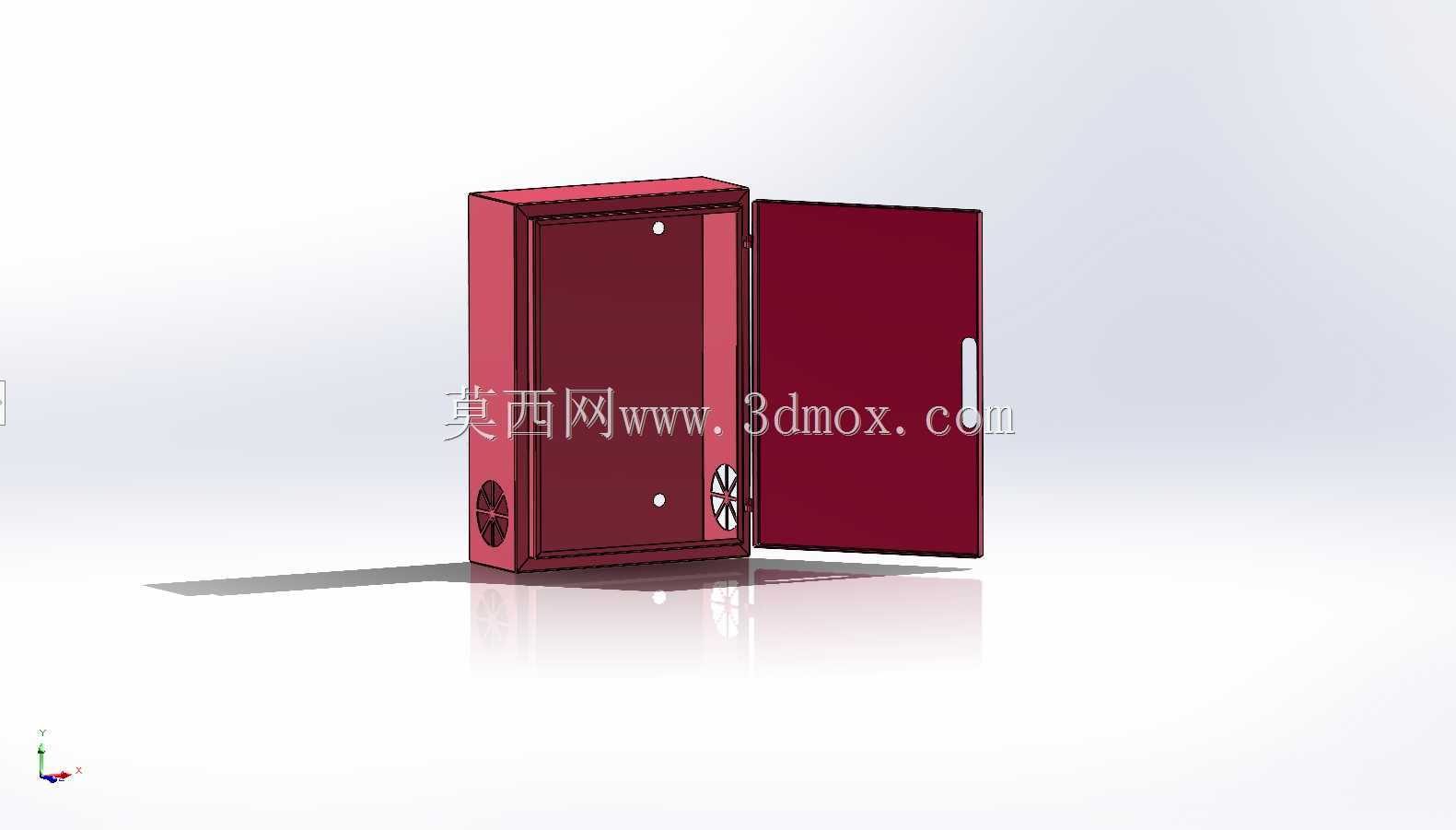

壁挂式单开门电气控制柜体结构设计

　　这款壁挂式单开门电气柜体，是面向工业现场低压配电、小型设备控制回路集成场景开发的钣金类承载结构，日常多应用在车间工位旁、设备侧立面、小型机房墙面这类安装空间受限的点位，用来容纳断路器、继电器、小型PLC、接线端子排这类低压电气元件，同时为内部元件提供防尘、防误触的物理防护，避免车间内的切削碎屑、浮尘、飞溅冷却液接触带电部件，也能防止非运维人员随意触碰内部接线引发安全事故。

　　从结构设计逻辑来看，整个柜体采用薄钢板折弯拼焊的成型思路，主体腔体为一体式折弯结构，减少拼接焊缝数量的同时，也能提升整体柜体的结构刚性，避免壁挂安装后长期承重出现形变。柜门采用单侧铰接的连接方式，开合角度可满足日常运维接线、元件更换的操作需求，柜门内侧预留了密封条安装槽位，闭合后可与柜体边框形成贴合密封，适配多数常规工业场景的防护等级要求。柜门侧边内嵌式安装了拉手结构，不会突出柜体表面，避免现场人员走动、物料转运时发生勾挂。

　　柜体背部预留了壁挂安装的固定孔位，孔位间距按照常规墙面膨胀螺栓、壁挂支架的通用尺寸设计，安装时可直接通过螺栓将柜体固定在墙面或设备立面上，不需要额外制作复杂的转接支架。柜体内部预留了统一的元件安装导轨位，可直接卡装标准宽度的DIN导轨，电气元件不需要单独打孔固定，能大幅缩减现场装配的接线工时。柜体两侧下部设计了通风散热的格栅开孔，对应位置可加装小型轴流风扇，当柜内安装发热功率稍大的元件时，可形成自然通风或强制风冷的散热风道，避免柜内温度过高导致电气元件寿命衰减，开孔位置也做了翻边处理，防止锐边划伤安装人员的手部，同时能减少大颗粒杂物直接进入柜内。

　　在安装边界的尺寸考量上，柜体整体厚度控制在适配壁挂安装的合理范围，不会因为柜体过深突出墙面过多影响通道通行，内部净空尺寸可满足常规小型控制回路的元件排布需求，预留的接线空间可容纳多股控制线缆的走线、绑扎，柜体内侧还预留了接地螺栓的安装位，可实现柜门、柜体与车间接地网的可靠连接，满足电气安全的规范要求。柜门与柜体之间还预留了门锁的安装位置，可根据使用场景选配通用型柜锁，实现权限化的运维管理，避免无关人员随意开启柜门。

　　这类柜体在实际选型应用中，不需要额外做复杂的结构修改，即可适配多数小型单机设备的控制回路集成需求，相比落地式柜体占用空间更小，安装位置灵活，可根据现场走线的需求调整安装高度，方便运维人员操作观察。建模过程中对钣金折弯的止裂槽、拼焊的让位间隙都做了符合加工工艺的处理，所有折弯半径都匹配常规钣金加工厂的刀具参数，不需要额外开模即可直接下料折弯成型，能有效缩短加工周期，降低生产制造成本。
