五工位钻井作业进给机构三维设计

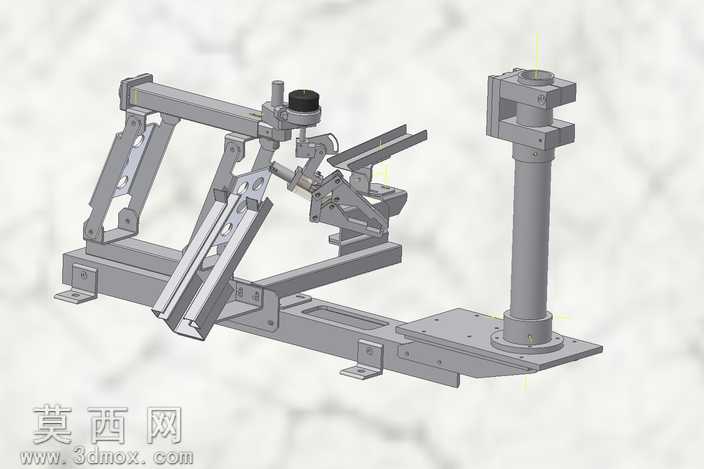

本作品为适配五工位连续钻进作业的钻井进给执行机构三维模型，建模过程严格遵循机械设计公差规范，对所有装配部件进行了1:1等比例还原，完整呈现了机构的运动逻辑与装配关系。建模阶段首先完成底座基准件的搭建，采用带安装孔的一体式铸钢底座作为承载基础，预留了地脚固定孔位与导轨安装基准面，确保整体机构的安装稳定性；随后依次搭建双侧平行导向导轨组件、多连杆进给调节架、钻具夹持定位座、立式支撑立柱等核心模块，对每个铰接点的销轴、衬套、锁紧螺栓等细小零件均做了独立建模，还原了真实的装配间隙与配合关系。材质渲染环节针对不同部件的工况特性做了区分：承载底座与支撑立柱采用哑光铸钢材质，表面添加了细微的氧化纹理与安装划痕，还原工业设备的真实质感；导向导轨与滑动接触面做了金属抛光处理，添加了轻微的反光效果以体现机加工面的精度特性；调节手柄与操作部件采用黑色工程塑料材质，与金属结构件形成明确的视觉区分，便于识别操作位。结构设计上采用了多连杆联动的进给调节方案，可通过调节架的角度变化实现钻具进给行程的灵活调整，适配不同钻进深度的作业需求；立式支撑立柱上集成了钻具导向套，可在钻进过程中对钻具起到径向限位作用，避免钻具偏移影响作业精度；底座上预留的多组安装槽位可适配不同规格的夹持工装，实现五个工位的快速切换与连续作业，减少工位调整的辅助时间。整体机构的运动副均做了约束设置，可模拟进给调节、工位切换、钻具升降的完整运动流程，所有部件的连接关系均符合机械装配工艺要求，不存在干涉错配问题，可直接用于工程演示、结构验证与作业流程模拟使用。
