偏心活塞行程调节机构结构设计

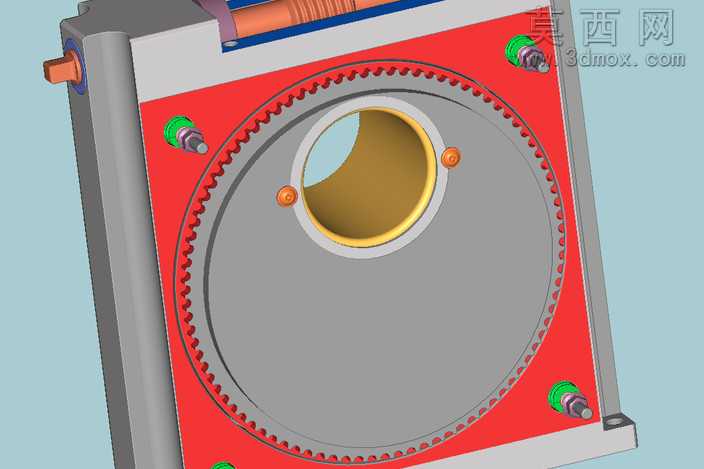

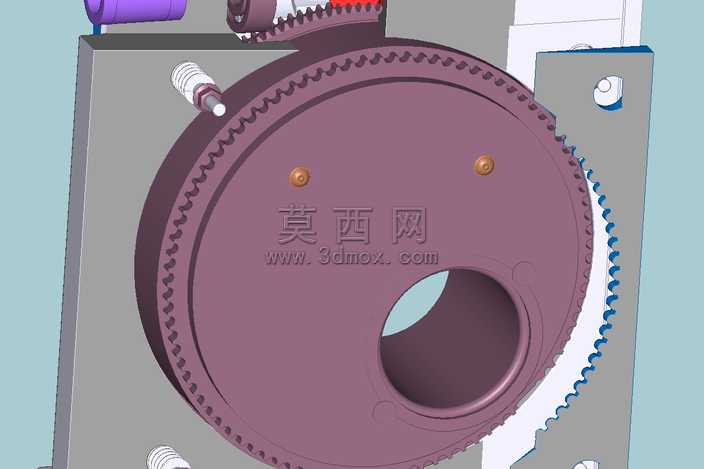

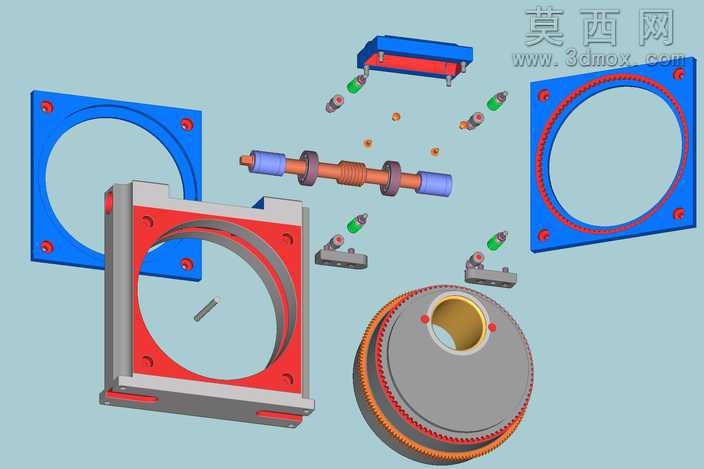

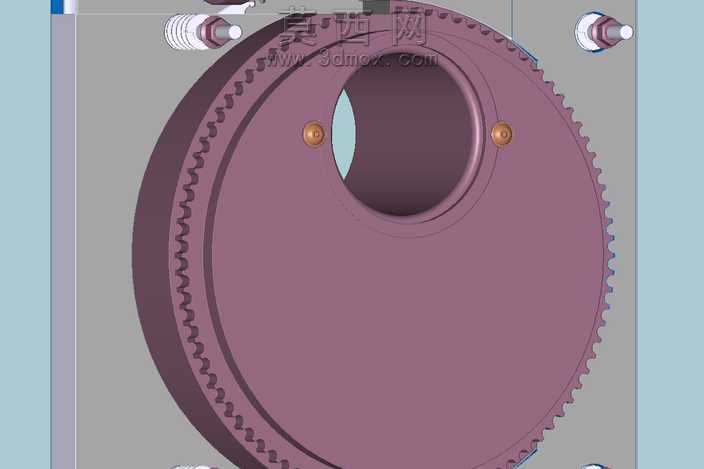

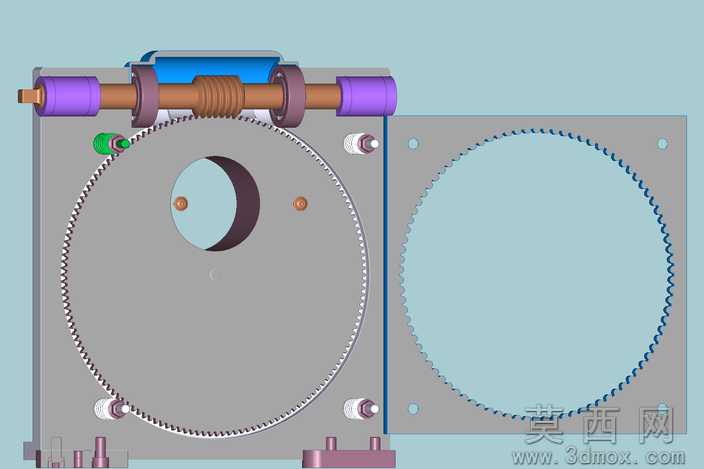

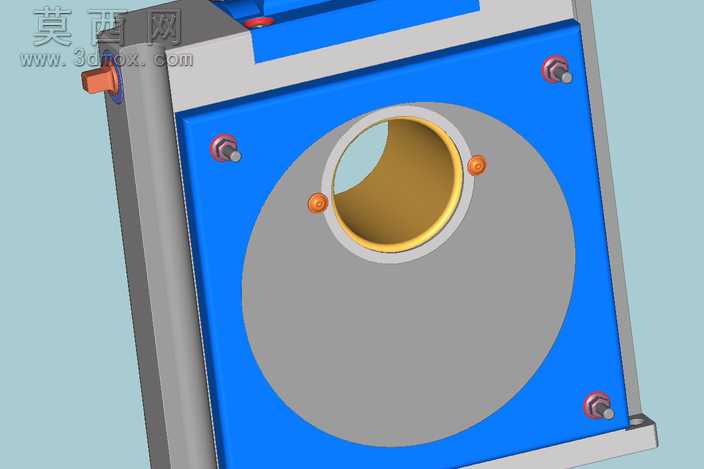

本作品为偏心活塞行程调节机构的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对每一处装配结构都进行了严谨的尺寸约束，确保各部件在虚拟装配环境下不存在干涉问题，可直接用于后续的工程图导出与实际加工参考。渲染阶段采用了工业级写实渲染方案，针对不同部件的材质特性做了精细化的材质参数调整：外部蓝色护板采用哑光喷塑金属材质，调整了合适的粗糙度与金属度参数，还原工业钣金件的表面质感；中部圆形端盖采用铸铁磨砂材质，模拟铸件表面的细微颗粒质感；中心活塞套采用抛光黄铜材质，添加了轻微的反射模糊效果，还原铜质部件的温润金属光泽；固定用的内六角螺栓采用镀锌亮面金属材质，还原标准紧固件的表面处理效果；侧边的调节旋钮采用橙色工程塑料材质，调整了合适的漫反射与高光参数，区分塑料与金属部件的视觉差异。结构设计上，该机构采用偏心轮配合蜗杆轴的调节方案，通过旋转侧边的调节轴即可带动偏心结构转动，从而改变活塞的往复行程范围，实现行程的无级调节；端盖周向布置的多组固定螺栓可保障壳体连接的密封性与结构强度，调节端的锁止结构可在行程调整完成后实现快速锁止，避免运行过程中出现行程偏移，整体结构集成了调节、锁止、密封多重功能，结构紧凑且调节操作便捷。设计思路围绕动力系统中活塞行程可调的实际需求展开，摒弃了传统垫片调整行程的繁琐操作，采用偏心调节的机械结构实现行程的快速精准调整，同时在结构布局上充分考虑了部件的加工工艺性，多数部件采用常规的车削、铣削工艺即可完成加工，降低了实际生产的制造成本；建模过程中对所有活动部件都添加了运动约束，可在三维软件中直接进行运动仿真，验证行程调节范围与运动过程的流畅性，确保机构运行过程中无卡滞、无碰撞，满足动力系统的实际使用需求。
