BREMBO自行车后制动总泵结构设计

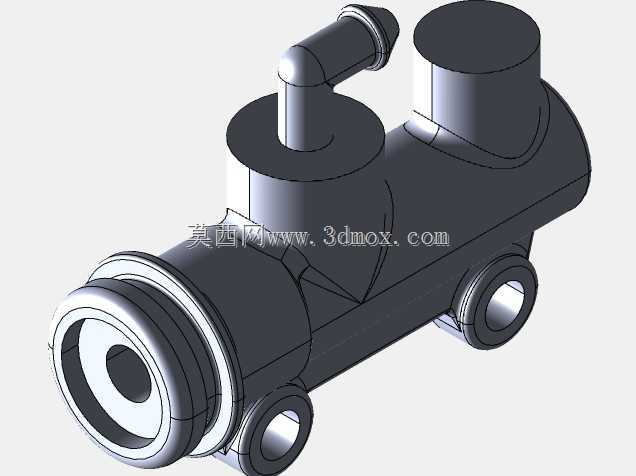

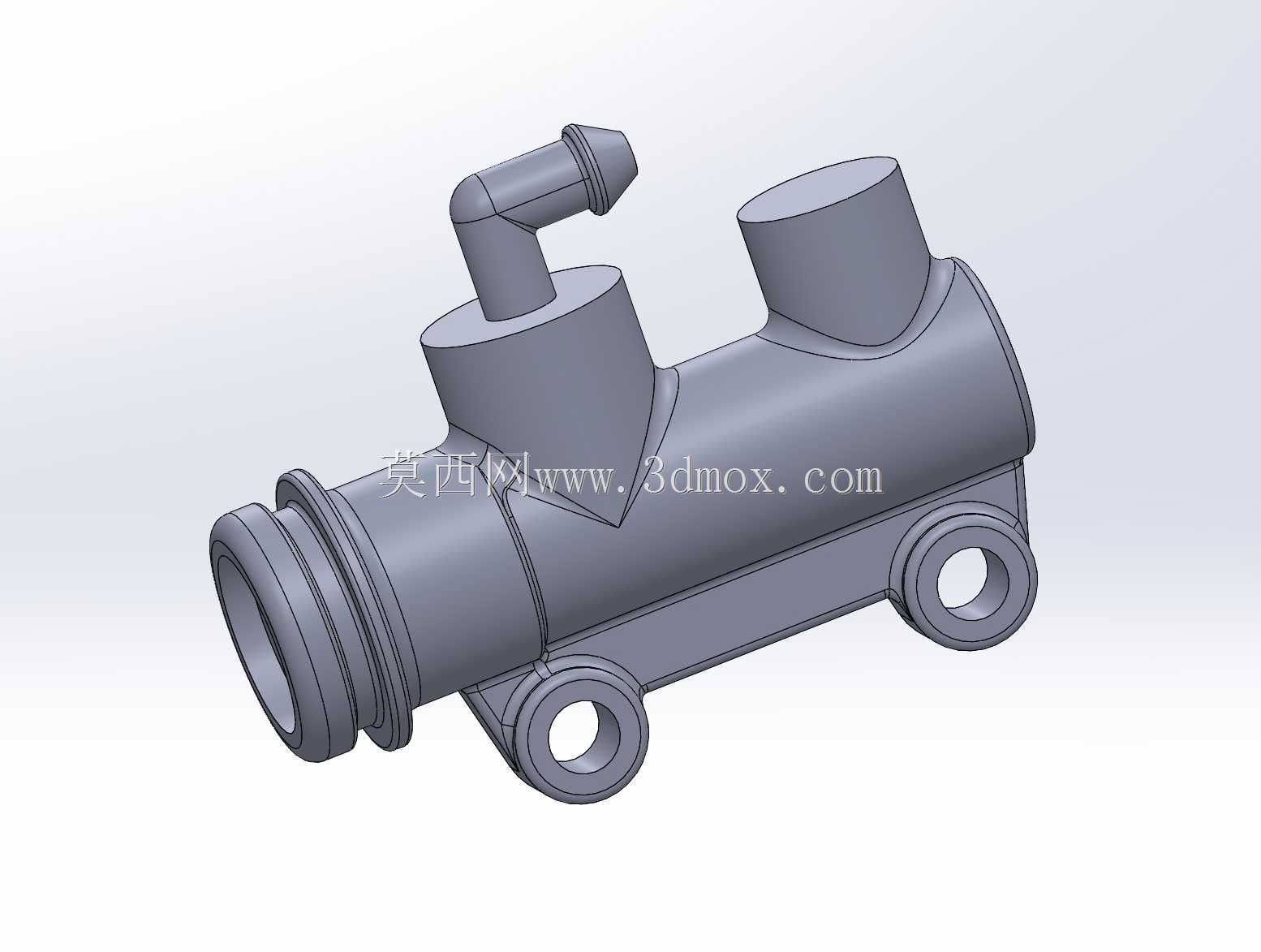

　　在两轮代步与运动骑行装备的制动系统开发中，后制动总泵作为液压制动回路的核心压力生成部件，其结构合理性直接决定制动响应速度、制动力输出线性度以及长期使用的密封可靠性，这款适配多类自行车架安装位的BREMBO后制动总泵，在结构设计阶段就围绕骑行场景的实际受力、安装空间限制做了多轮迭代优化。从实际应用场景来看，这类制动总泵主要适配山地车、公路车以及定制改装自行车的后液压制动系统，安装位置通常位于车架后三角靠近五通或者后上叉的预留安装位，工作时通过骑手操作刹车手柄传递的推力，推动泵体内的活塞建立液压压力，将压力通过制动油管传递到后轮卡钳，推动卡钳活塞夹紧刹车碟片或者轮圈制动面，实现后轮的减速与锁止动作，相比传统拉线式制动，

　　液压结构的制动力传递损耗更低，手柄操作力更小，长时间下坡制动时的力衰变更小，能给骑手提供更稳定的制动反馈。从产品功能特性来看，这款总泵采用一体式铸铝本体结构，本体上集成了两个带通孔的安装耳，安装耳的孔位同轴度公差控制在0.02mm以内，安装时可以直接通过螺栓穿过耳孔固定在车架的焊接安装座上，不需要额外加装转接支架，减少了安装环节的累积误差，也避免了长期颠簸使用后支架松动带来的制动踏板或者手柄行程变化。泵体的主腔为阶梯式圆柱形腔体，入口端设计有多层环形密封槽，用来安装主皮圈与防尘圈，密封槽的倒角做了R0.3的圆弧过渡，避免安装密封圈时割伤橡胶密封件，主腔内壁的表面粗糙度控制在Ra0.8以下，保证活塞往复运动时的密封性能，减少液压油的内泄漏。泵体上方的两个凸台结构，一个是倾斜布置的油管接头座，接头采用标准的BANJO接头适配结构，倾斜角度经过反复验证，刚好避开后叉的管材轮廓，安装油管时不会出现油管弯折角度过大导致的油液流动阻力增加，另一个圆柱形凸台是储液腔的连接接口，用来连接外置储油壶或者直接集成储液腔结构，补充制动过程中因为刹车片磨损带来的油液容积变化，同时容纳制动液受热膨胀产生的多余容积，避免制动系统出现气阻或者拖刹问题。在设计思路上，这款总泵没有采用复杂的分体式结构，而是将安装耳、泵腔、接头座全部集成在单一本体上，一方面减少了分体连接的密封点，降低了制动液泄漏的风险，另一方面一体化的结构刚性更好，在骑手施加最大制动力的时候，

　　泵体本体的变形量控制在0.05mm以内，不会因为本体变形导致制动手柄行程过大，影响制动手感。活塞的行程设计预留了3mm的磨损补偿行程，当刹车片磨损到极限厚度时，活塞可以自动前移补偿间隙，不需要骑手频繁调整刹车间隙，符合民用与运动自行车的免维护使用需求。从外形尺寸与安装边界来看，泵体主体的圆柱段直径控制在22mm，整体长度不含接头部分为68mm，两个安装耳的中心距为42mm，安装耳的通孔直径为8.2mm，可以适配M8的固定螺栓，倾斜油管接头的中心轴线与泵体主轴线的夹角为32度，接头的外端直径为12mm，预留了14mm的扳手操作空间，安装时可以使用标准开口扳手拧紧油管接头螺栓，不会和车架管材或者周边的变速、传动部件产生干涉。储液腔接口的外径为18mm，接口端面距离泵体安装基准面的高度为28mm，不管是直接安装小型集成储液壶，还是通过油管连接外置的车把端储液壶，都有足够的布置空间。在细节结构处理上，泵体所有的外部棱边都做了R1的倒圆角处理，一方面是去除加工毛刺，避免安装维护时划伤操作人员，另一方面也减少了应力集中点，在长期承受路面颠簸带来的振动载荷时，不会在棱边位置出现疲劳裂纹。泵体的外表面没有多余的装饰结构，所有的结构都是为了实现功能或者满足安装需求，重量控制在110g左右，符合自行车配件轻量化的设计趋势，不会给整车增加过多的簧下质量，影响骑行的操控灵活性。在密封结构的设计上，主活塞采用双密封圈结构，靠近高压腔的位置是Y型主密封圈，

　　压力越高密封唇口和腔壁的贴合力越大，保证高压下的密封性能，靠近外侧的是防尘密封圈，可以阻挡骑行过程中溅起的泥水、沙尘进入泵腔内部，避免沙尘磨损活塞和腔壁表面，导致密封圈过早失效，密封圈的材质选用耐制动液腐蚀的EPDM橡胶，长期接触DOT4或者矿物制动液都不会出现溶胀、硬化的问题，使用寿命可以达到3年以上，满足自行车长期户外使用的环境要求。另外，泵体上还设计有定位卡槽，安装活塞回位弹簧时可以快速定位弹簧的安装位置，保证弹簧的预紧力一致，不同产品的制动活塞回位速度偏差控制在5%以内，不会出现回位过慢导致的拖刹，或者回位过快导致的制动间隙过大问题。在实际装车验证阶段，这款总泵的安装适配性覆盖了市面上大部分主流的碟刹自行车架，不需要对车架做任何改装就可以直接安装替换，制动力输出曲线在手柄操作力从10N到50N的区间内保持线性增长，骑手可以很精准地控制制动力大小，不会出现轻捏就抱死或者重捏制动力不足的问题，不管是日常通勤骑行的平缓制动需求，还是山地越野下坡的大制动力需求，都能提供稳定可靠的制动压力输出。
