多层圆盘式差速移动机器人底盘结构

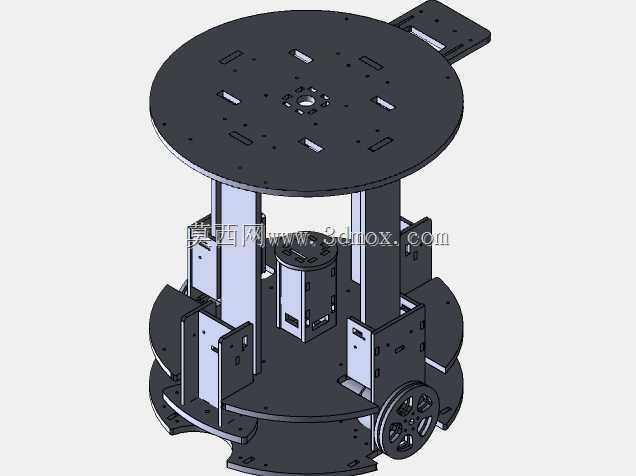

　　这款轮式移动底盘的结构设计，核心围绕室内通用移动作业场景的承载需求展开，可适配实验室物料转运、轻型巡检设备搭载、教学实训平台二次开发等多类使用场景，区别于常见的单层平板式AGV底盘，它采用三层立式支撑的框架布局，能在有限的占地投影内拓展出更多设备安装空间，解决了单层底盘上层设备堆叠布线杂乱、不同功能模块安装干涉的常见问题。从结构细节来看，最上层的圆形安装板做了多组规则排布的长条形安装槽与定位孔，槽位的走向兼顾了径向与周向的安装调整需求，不管是搭载机械臂基座、传感器支架还是控制箱，都不需要额外打孔适配，可直接通过标准紧固件完成固定，安装板边缘延伸出的小型凸台结构，专门预留了急停按钮、状态指示灯或者外接通讯天线的安装位，

　　避免额外加装支架破坏上层板面的整体平整度。中间层的环形支撑板主要用于放置核心控制元件、电池组与驱动模块，立式支撑柱采用等边角位分布的设计，四根立柱分别对应底盘轮组的安装支撑点，既承担上下层板的连接载荷，也能将上层承载的重量直接传导至轮组安装位，减少层板的弯曲形变，中间层的镂空区域足够容纳常规尺寸的伺服驱动器、主控板与锂电池组，层间预留的走线间隙可以让电源线与信号线分开布设，减少强电对弱电信号的干扰。下层结构直接集成轮组安装位，采用双轮差速驱动搭配随动万向轮的布局，驱动轮安装在结构对称的两侧位置，安装座做了可微调的槽位设计，装配时可以调整轮轴的同轴度，避免轮子偏磨导致的走偏问题，下层板的边缘做了圆弧切角处理，

　　防止底盘在狭窄空间转向时剐蹭周边障碍物。设计过程中优先考虑了装配的便利性，所有板件的连接孔位都做了沉头处理，紧固件安装后不会突出板面，避免剐蹭搭载的设备或者布线，层间支撑柱的长度经过匹配计算，既保证电池、控制器的安装空间充足，也不会让整机重心过高影响移动稳定性，整机的圆形外轮廓没有突出的棱角，在人员密集的实验室或者车间通道内移动时，不会勾挂线缆或者磕碰人员。从安装边界来看，整机的投影直径控制在常规室内通道可通行的尺寸范围内，高度方向预留了上层搭载设备的重心冗余，当上层搭载设备的重心不超过上层安装板中心一定范围时，底盘在加减速、转向过程中都不会出现倾翻风险，驱动轮的轮径选择兼顾了越障能力与底盘离地间隙，可顺利通过室内地面的线缆槽、

　　小高度门槛等常见障碍，不会出现卡滞问题。结构上的所有钣金件都做了折弯加强设计，不需要额外焊接加强筋就能满足额定承载下的刚度需求，既降低了加工成本，也减少了焊接变形带来的装配误差，不同层板的孔位采用统一的基准加工，装配时不需要反复配钻调整，能有效缩短整机的装配周期，对于需要二次开发的使用者来说，每层板的预留孔位都遵循通用的安装孔距标准，可直接适配市面上常见的传感器、控制器与执行元件，不需要额外制作转接板。
