MG995伺服电机配套安装固定支架结构

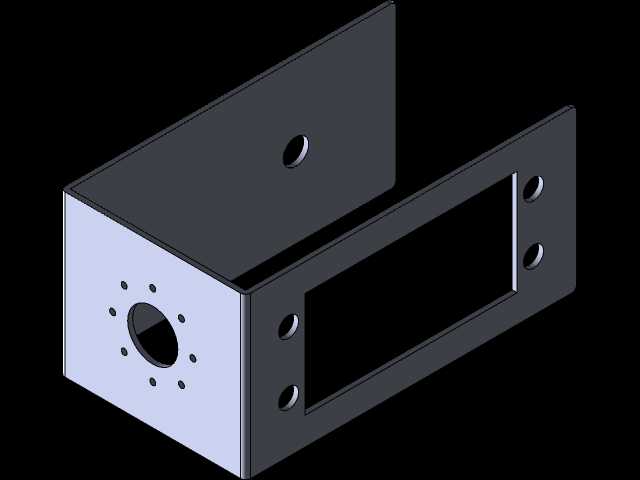

　　在小型自动化执行机构、航模舵面控制、桌面级机械臂关节、教学实验平台搭建这类场景里，MG995系列舵机是应用频次极高的执行元件，而配套的安装支架直接决定了舵机输出的稳定性、安装适配性以及长期运行的结构可靠性。这套结构的设计核心，是围绕MG995舵机的实际安装边界做的一体化适配，没有冗余的结构余量，所有安装孔位都严格匹配舵机本体的固定点位，避免安装时出现错位、应力集中的问题。从结构布局来看，支架采用三面围合的包裹式设计，其中正对舵机输出轴的端面预留了大直径的轴系过孔，围绕过孔均匀布置了8个小直径安装孔，这部分孔位既可以用来固定舵机自带的输出摇臂安装基准，也能适配不同规格的舵盘、联轴器转接件，满足不同输出端的连接需求。

　　支架的两个相邻侧面分别预留了两组对称的通孔，这部分孔位是用来将整个舵机组件固定到设备机架上的，孔位的间距经过校准，既可以适配铝型材的T型槽安装间距，也能匹配亚克力、钣金材质的安装面板开孔尺寸，不需要额外做转接板就能完成固定。在设计思路上，这套结构没有做多余的减重镂空，因为MG995舵机在堵转时会产生不小的反作用力矩，如果支架刚性不足，长期往复摆动会出现固定位松动、输出轴偏移的问题，所以支架的壁厚选取了足够的刚性冗余，同时在折边位置做了小角度的加强过渡，避免冲压或者3D打印成型时出现应力开裂的问题。支架的内腔尺寸完全贴合MG995舵机的外形轮廓，装入舵机后不会出现旷量，同时侧面预留的槽位刚好对应舵机的出线位置，

　　不会挤压舵机的供电与信号线缆，避免长期运行中线缆被外壳磨破造成短路。从安装边界来看，整个支架的外轮廓尺寸控制得非常紧凑，不会占用过多的安装空间，在多舵机协同的机械臂结构里，相邻关节的支架不会出现运动干涉，输出轴的中心高和侧面安装孔的位置度公差控制在合理范围内，保证多关节装配后整体的运动精度符合设计要求。实际应用中，这套支架结构可以直接用于小型巡检机器人的转向机构、智能小车的舵机转向模块、航模的舵面驱动固定、自动化小设备的闸门开合执行端，不需要再单独做结构适配，能大幅缩短结构设计的周期。在细节处理上，所有安装孔的孔口都做了微小的倒角，既可以去除加工毛刺，也能在拧入固定螺丝时起到导向作用，避免螺丝偏斜造成螺纹滑牙；

　　支架的内边缘做了微小的让位圆角，装入舵机时不会刮伤舵机的塑料外壳，也能减少装配时的卡滞问题。不同于通用型的万能舵机支架，这套结构是专门针对MG995的尺寸做的适配，没有多余的可调槽位，虽然牺牲了一定的通用性，但换来了更高的安装刚性和定位精度，对于固定点位的舵机安装场景来说，这种专用支架的实际使用体验远好于可调式的通用支架，不会因为长期往复运动出现固定螺丝移位、舵机偏转的问题。在结构受力层面，支架的受力路径做了针对性优化，舵机输出时产生的反力矩会通过端面的固定孔直接传递到支架的侧面安装位，再传递到设备机架上，不会在支架的薄壁位置形成应力集中点，即使长期在满负载状态下往复运行，支架也不会出现塑性变形。对于做小型自动化设备开发、教学实验装置搭建、航模改装的结构设计人员来说，这套已经完成孔位匹配和尺寸校准的支架结构，可以直接导入装配体中使用，不需要反复核对舵机的安装尺寸、孔位间距，能有效减少建模阶段的重复工作量，同时也能避免因为尺寸核对错误造成的安装干涉、孔位错位问题。
