便携式胰岛素葡萄糖剂量注射装置结构设计

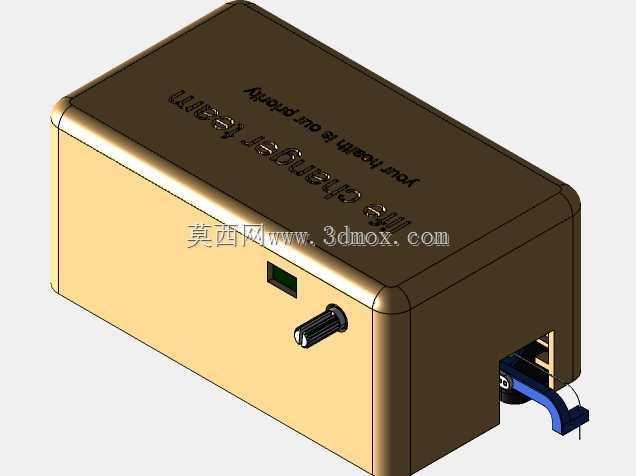

　　日常院外血糖管理场景中，患者需要频繁完成采血检测、剂量计算、手动注射的全流程操作，流程繁琐且容易出现剂量偏差，这款集成式葡萄糖剂量给药装置，正是针对长期居家自我管理的糖尿病患者使用场景开发，把检测、剂量匹配、注射给药的功能整合在同一个便携壳体内，减少患者操作步骤，降低手动给药的误差风险。从结构设计逻辑来看，整个装置采用圆角长方体的一体化外壳设计，外壳边角全部做R角过渡处理，没有尖锐凸起，一方面是避免日常随身携带时剐蹭衣物或者划伤皮肤，另一方面圆角结构也能提升外壳的抗摔性能，日常放置在包袋内意外跌落时，应力可以沿着圆弧面分散，减少壳体开裂的概率。外壳顶面做了凹陷式的标识区域，印刷功能提示文字，标识区域略低于壳体顶面0.2mm左右，

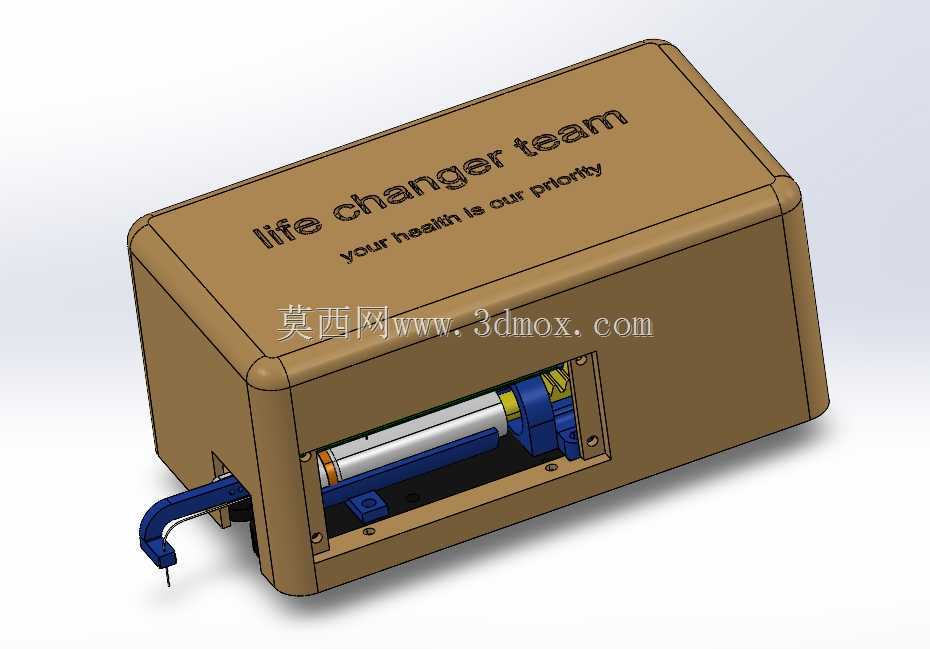

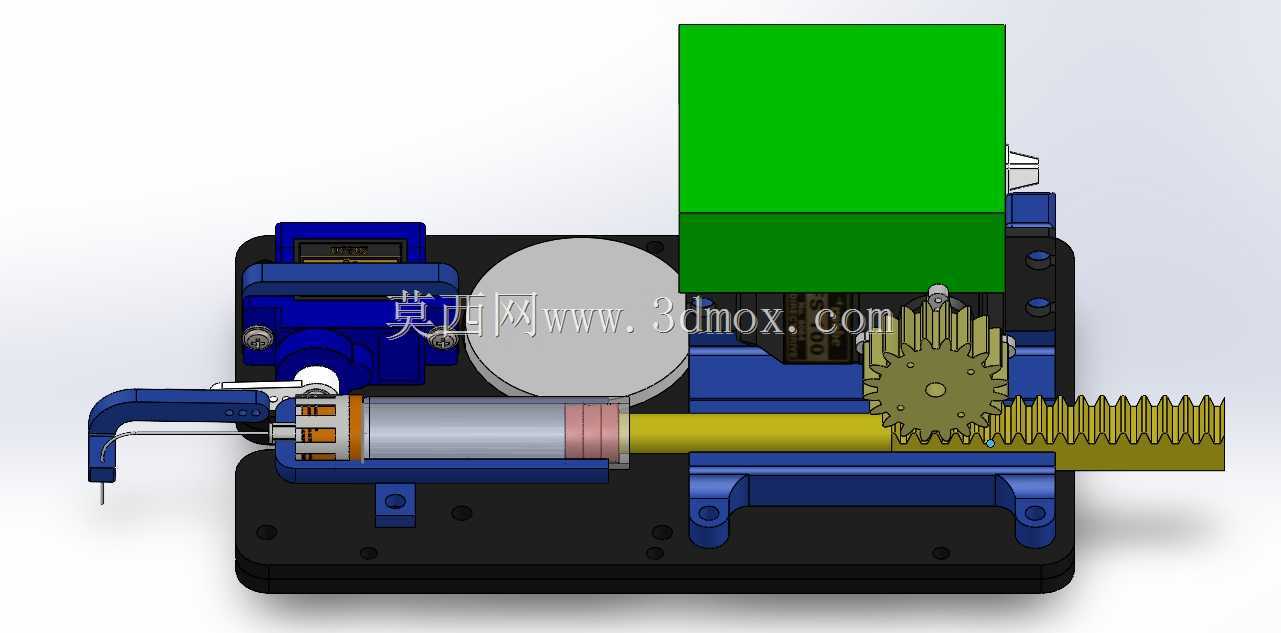

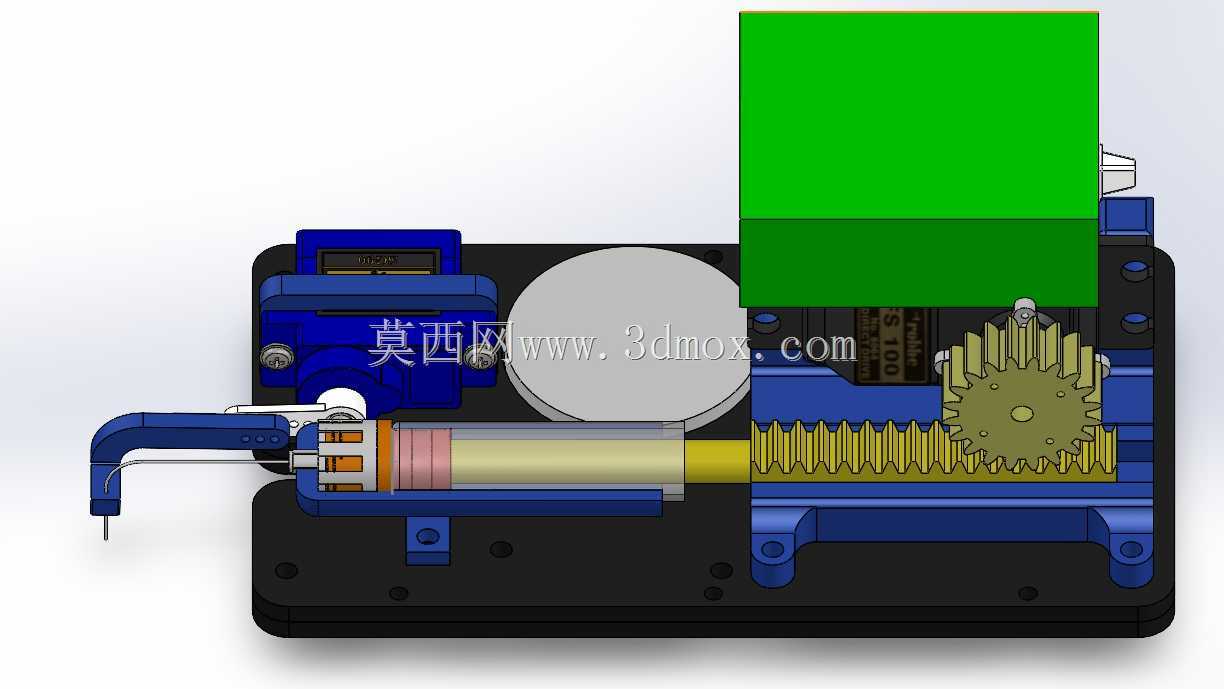

　　避免日常摩擦导致标识磨损脱落，长期使用也能清晰识别设备属性。装置的核心功能区集中在壳体内部的前侧腔室，这里集成了药剂存储套筒、推进丝杆、驱动滑块、注射针头组件几个核心部分，药剂套筒采用标准的卡式瓶适配结构，可以直接装载市售的胰岛素卡式瓶，不需要患者自行转移药剂，减少药剂污染的风险。推进结构采用细牙丝杆传动，配合带自锁特性的导向滑块，推进过程的线速度控制在0.1mm/s以内，保证给药过程平缓，减少注射时的刺痛感，同时丝杆的自锁特性可以避免推进过程中出现滑块回退，保证给药剂量的精准度，每一圈丝杆进给对应的药剂输出量经过严格校准，剂量误差可以控制在0.5%以内，满足临床给药的精度要求。针头组件从壳体前侧的导向槽伸出，导向槽做了同轴度0.02mm的精度设计，保证针头伸出时不会出现偏斜，注射完成后针头可以完全回缩到壳体内部，避免针头外露造成的意外刺伤，也符合医疗废弃物的安全处理要求。壳体侧面预留了隐藏式的操作按键区域，按键采用和壳体同色的软胶材质，和壳体表面齐平，不会突出壳体表面，避免随身携带时误触按键触发注射动作，按键的触发力度设置在15N左右，需要明确的按压动作才能触发功能，进一步降低误操作的可能。从安装边界来看，整个装置的外形尺寸控制在150mm80mm60mm以内，整体重量不超过300g，和日常使用的充电宝尺寸接近，可以轻松放入上衣口袋或者小型随身包内，不会给患者造成额外的携带负担。壳体内部的结构排布做了充分的空间优化，电池模块、控制电路板、

　　驱动电机全部布置在壳体后侧的腔室内，和前侧的药剂存储腔之间做了密封隔板分隔，避免药剂泄漏时污染电路部分，隔板上预留了走线槽，所有连接线都沿着走线槽规整布置，用线卡固定，避免设备晃动时线路移位干涉运动部件。壳体的开合结构采用侧边卡扣加底部密封胶条的设计，不需要专用工具就可以打开壳体更换药剂瓶或者电池，密封胶条的压缩量设置在1mm，闭合后可以达到IP54的防护等级，日常使用时遇到少量泼溅或者灰尘环境也不会影响内部结构的正常运行。在实际使用的流程设计上，装置先通过集成的微创检测模块采集患者的血糖数据，内置的控制算法根据血糖值自动计算需要注射的胰岛素剂量，患者只需要确认剂量后按下注射按键，装置就会自动完成针头刺入、药剂推进、

　　针头回缩的全流程，整个注射过程控制在10秒以内，不需要患者手动调整剂量或者控制推进速度，大幅降低了自我给药的操作门槛，对于老年患者或者手部灵活性不足的患者非常友好。结构设计时还充分考虑了不同使用场景的适配性，壳体底部做了微小的防滑凸点，当患者需要把装置放置在桌面操作时，凸点可以增加和桌面的摩擦力，避免装置滑动影响操作；壳体的壁厚设置在2.5mm，采用ABS+PC的混合材质，兼顾了结构强度和轻量化要求，日常使用的挤压、磕碰都不会造成壳体变形，保护内部的精密传动和检测部件。传动部分的所有运动部件都做了固体润滑处理，不需要定期加注润滑油，减少后期维护的工作量，同时也避免润滑油泄漏污染药剂的风险。药剂存储腔的内壁做了光滑的圆弧过渡，没有清洁死角，患者可以定期用酒精棉片擦拭腔室内部，保持给药区域的卫生，符合医疗设备的清洁要求。
