CA6140车床配套齿轮泵泵体结构设计

项目分类:泵 发布时间:2023-11-23 ID:717277
  • CA6140车床配套齿轮泵泵体结构设计

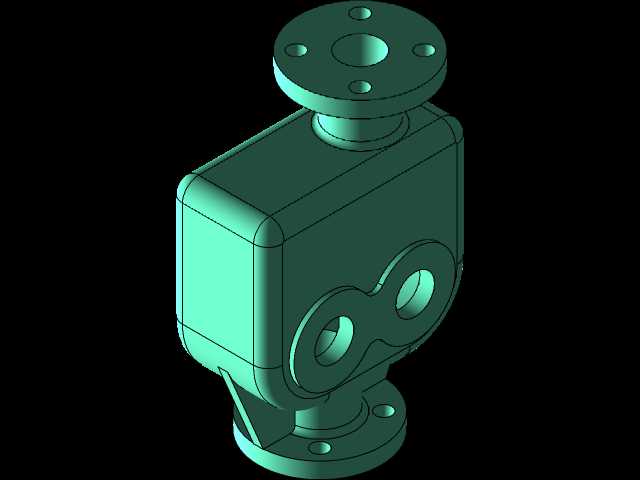

  这款泵体是CA6140普通车床润滑系统的核心承载壳体,作为齿轮泵的主体结构件,主要承担车床主轴箱、进给箱内部齿轮与轴承的压力润滑油输送功能,在机床连续运转工况下,需要为各摩擦副提供稳定压力的清洁润滑油,避免高速运转的齿轮啮合面、轴承滚动体出现干磨失效,是保障车床长期加工精度的关键基础部件。从结构设计逻辑来看,泵体采用一体化铸造成型后做二次机加工的工艺路线,主体腔室为8字形容腔,精准匹配一对渐开线圆柱齿轮的安装间隙,腔室侧壁的加工公差控制在IT7级,保证齿轮端面与泵盖装配后端面间隙维持在0.02-0.04mm区间,既避免间隙过大导致的油压内泄,也防止间隙过小出现齿轮运转卡滞。泵体上下两端分别设置带法兰的进出油口,上端法兰为进油口,

  通过四个均布的螺栓孔连接车床油池的吸油管路,法兰端面加工有密封槽,可安装O型密封圈杜绝吸气现象,避免泵内进入空气导致供油压力波动、润滑油起泡的问题;下端法兰为出油口,直接对接主轴箱的内部油路,将加压后的润滑油输送到各个润滑点位。泵体侧面的两个同轴通孔为齿轮轴安装孔,孔内预留了轴承安装位与密封件槽位,可分别装入滚针轴承与骨架油封,支撑齿轮轴平稳运转的同时,防止泵内压力油从轴伸位置泄漏。在安装边界设计上,泵体底部的安装法兰设置了两个定位销孔与两个螺栓过孔,可直接固定在CA6140车床主轴箱的侧壁安装基准面上,定位销孔与主轴箱对应销孔采用H7/h6配合,保证泵体安装后齿轮轴与车床主轴箱内的驱动轴同轴度误差不超过0.02mm,

  避免轴系运转出现附加径向力导致轴承过早磨损。泵体的壁厚设计充分考虑了铸造工艺性与耐压需求,主体壁厚均匀控制在6mm,腔室转角位置全部采用R3-R5的圆角过渡,既避免铸造时出现应力集中导致的铸件开裂,也减少油路内的流道阻力,让润滑油在腔室内流动更顺畅。进出油口的法兰厚度为12mm,螺栓孔位置做了局部加厚处理,避免螺栓拧紧时法兰出现变形导致密封失效。从实际应用场景出发,这款泵体适配的齿轮泵额定工作压力为0.6MPa,额定流量为6L/min,完全满足CA6140车床在最高转速1400r/min工况下的润滑需求,即使车床长期连续进行重切削加工,主轴箱内温度升高到60℃时,泵体的结构强度依然可以稳定维持油压,

  不会出现壳体变形导致的供油不足问题。设计过程中还充分考虑了维护便利性,泵体与泵盖的连接采用六个均布的内六角螺栓,拆卸时无需挪动周边管路即可打开泵腔,清理腔室内积存的铁屑、油泥等杂质,日常维护时只需拆开泵盖即可检查齿轮磨损情况,大幅降低设备维保的时间成本。在流道设计上,泵体的吸油腔容积比压油腔略大,可有效降低齿轮运转时的困油现象,减少泵体工作时的振动与噪音,让车床运行时的整体噪音控制在国标要求的85分贝以内,改善车间操作环境。泵体的外表面做了喷丸氧化处理,既可以提升铸件表面的防锈能力,也能避免长期接触润滑油出现表面腐蚀,延长部件的整体使用寿命。针对车床加工时可能出现的铁屑飞溅问题,泵体的外露安装面都做了凸台设计,避免铁屑直接堆积在密封面位置,防止密封件被铁屑划伤导致漏油。
