贴片式EFD15系列变压器骨架结构设计

　　在开关电源、小型化电源适配器、工控板卡供电模块的设计场景中，高频变压器的骨架选型直接决定了绕组绕制效率、引脚焊接可靠性以及整机安规距离是否达标，这款EFD15规格的贴片式变压器骨架，正是针对小功率反激电源的紧凑安装需求开发的结构件。从实际使用场景来看，这类骨架适配15mm规格的EFD磁芯，多用于输出功率5-15W的低压供电场景，常见于路由器电源、小型工控传感模块供电、消费类电子内置电源板中，相比传统直插式骨架，贴片结构能够适配SMT回流焊工艺，无需人工补焊直插引脚，大幅提升整板贴片加工的生产效率。

　　从结构设计思路上，这款骨架采用了耐高温热塑性工程塑料注塑成型，槽体内部做了圆角过渡处理，避免绕制漆包线时棱角刮破绝缘漆层造成绕组短路，绕线槽的宽度与深度经过精确核算，刚好容纳初级、次级绕组以及安规要求的绝缘胶带层数，不会出现槽满率过高导致磁芯无法装配的问题，也不会因槽体过大造成绕组松散、漏感超标的情况。骨架两侧的挡墙结构做了加高处理，在初级与次级绕组之间形成足够的爬电距离，满足安规认证中对强弱电隔离的距离要求，无需额外添加隔离挡片即可达到基本绝缘要求，减少生产过程中的物料种类与装配工序。

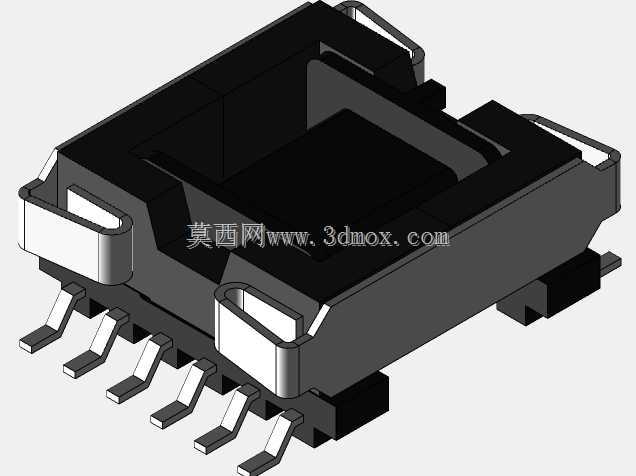

　　引脚部分采用了6+6对称排布的鸥翼型贴片引脚，引脚材质为镀锡铜合金，焊接时能够与PCB焊盘形成良好的共面性，每根引脚的根部都做了防脱卡槽，注塑时嵌入骨架本体内部，避免绕线拉扯或者焊接受热时引脚松动脱落，引脚的伸出长度与弯折角度经过反复调校，既保证焊接时焊锡能够充分浸润引脚根部，又不会出现引脚过长导致相邻焊盘连锡的问题。骨架顶部的磁芯安装位做了精准的定位卡槽，EFD15磁芯装配时能够直接卡入定位，无需反复调整对齐位置，磁芯与骨架的配合间隙控制在0.05mm以内，既方便磁芯装配，又不会因间隙过大造成磁芯松动、工作时产生异响。

　　从安装边界尺寸来看，这款骨架整体长度控制在18mm以内，宽度15mm，装配完磁芯与绕组后的整体高度不超过10mm，能够适配厚度12mm以内的超薄电源模块设计，PCB布局时对应的封装焊盘间距严格按照引脚排布尺寸设计，焊盘宽度比引脚宽度宽0.2mm，保证焊接时的对位容错空间，同时骨架底部与PCB表面预留了0.3mm的间隙，避免焊接时助焊剂残留堆积在骨架底部造成绝缘隐患。在实际绕组绕制过程中，骨架的绕线轴中心做了适配绕线机夹具的定位孔，能够直接固定在自动绕线机的夹具上，无需定制专用夹具，适配多数常规绕线设备的装夹标准，绕线时挡墙的边缘做了微小的倒角，引导漆包线平顺进入绕线槽，不会出现漆包线滑出槽位的问题。

　　针对批量生产的工艺需求，这款骨架的注塑进胶点设计在骨架底部的隐蔽位置，进胶点残留的凸起高度控制在0.1mm以内，不会影响骨架贴装时的平整度，骨架所有的棱角位置都做了0.1mm的倒角处理，避免生产过程中操作人员被锋利边缘划伤，也不会在周转过程中因磕碰产生塑料碎屑掉落在PCB上造成电路短路。在材料选择上，骨架材料满足UL94-V0级阻燃要求，能够耐受260℃的回流焊高温持续10秒不变形，不会出现焊接过程中骨架融化、引脚移位的问题，材料的绝缘强度满足每毫米20kV的耐压要求，能够承受初级次级之间3kV的交流耐压测试无击穿、无飞弧现象。

　　在实际选型应用中，工程师可以根据具体的电源拓扑参数调整绕组线径与绕制层数，骨架的槽体空间足够容纳三层绝缘线作为次级绕组，满足更高等级的安规隔离要求，对于多绕组输出的应用场景，引脚的数量也足够支撑多路输出的接线需求，无需额外飞线连接，提升生产加工的一致性。相比同规格的其他骨架结构，这款骨架的磁芯固定卡扣做了加厚处理，磁芯装配后卡扣的卡接力足够，点胶固定后不会出现磁芯受震动开裂的问题，在运输与整机使用过程中能够承受常规的振动与冲击载荷，保证变压器参数的稳定性。
