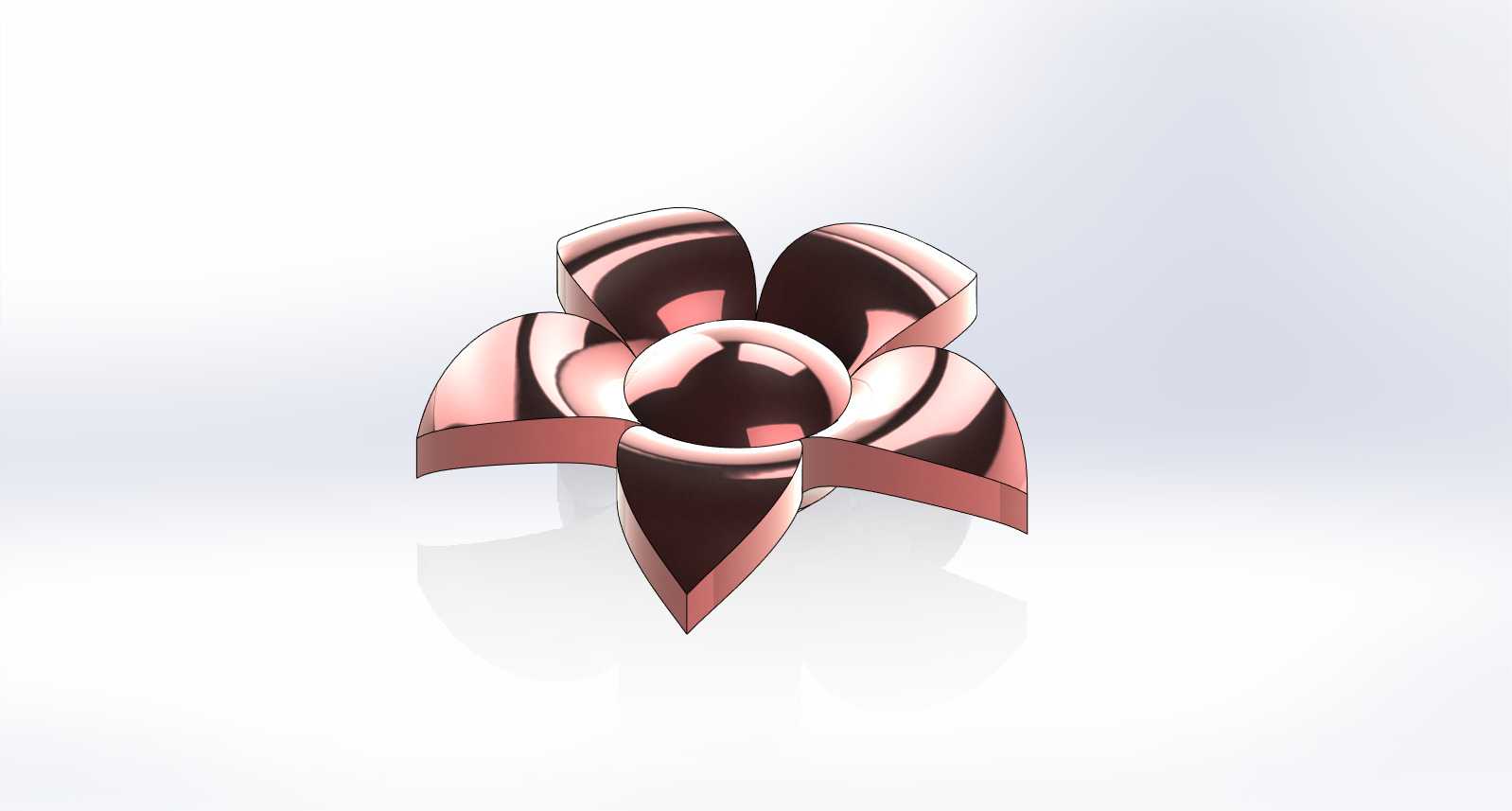

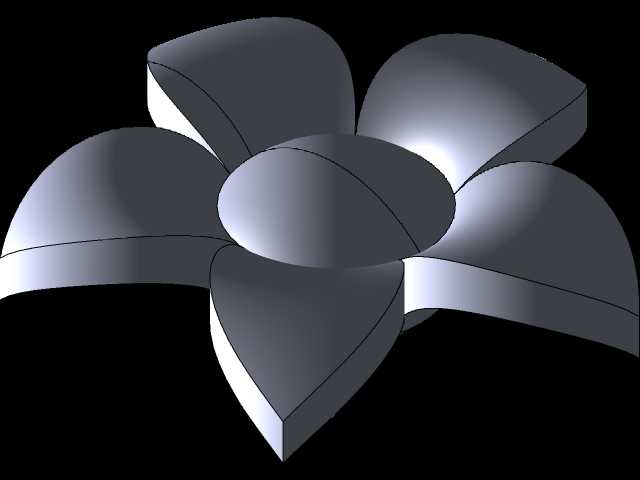

五瓣花形曲面装饰结构零件设计

　　做这类曲面装饰结构件的时候，最先要考虑的不是外观炫不炫，而是实际安装场景里的适配性——这类花形曲面件大多用在文创产品装饰、小型设备外观包覆、工艺摆件核心结构上，也有部分同构型零件会改型后用在流体导流的小型叶轮场景，不过从这个模型的曲面厚度和边缘导角来看，它的核心定位还是装饰承载类结构，不需要承受大载荷，但对曲面顺滑度、拼接对位精度要求不低。

　　建模的时候最先定的是中心基准，中心的环形沉台是整个零件的安装基准位，所有花瓣的曲面都要从这个基准环向外发散，保证五个花瓣的周向角度完全均分，每个花瓣的扭转角度、曲面拔模斜率完全一致，不然做出来的零件周向旋转后无法对位，批量生产的时候会出现安装错位的问题。花瓣的边缘做了等半径的圆角过渡，不是为了好看，是实际使用中避免锐边划手，同时在做表面处理比如抛光、电镀的时候，锐边位置容易出现电流集中导致的镀层不均，圆角过渡能大幅提升表面处理的良率。

　　从结构尺寸边界来看，中心安装环的内径要匹配对应的固定轴或者安装座尺寸，花瓣的外轮廓最大回转直径不能超出安装位的预留空间，我做这类结构的时候一般会把花瓣最外端的厚度控制在1.5-2mm之间，太薄的话冲压或者机加工的时候容易变形，太厚的话整体重量会上去，装在小型摆件或者装饰面板上会增加固定位的负载。曲面的构建全程用G2连续做曲率衔接，花瓣和中心环连接的位置不能有折痕，不然光影下会出现明显的棱线，破坏整体的流线质感，做曲面检查的时候要把曲率梳打开，逐段核对每个花瓣对应位置的曲率变化，保证五个花瓣的曲面偏差控制在0.02mm以内，不然做出来的零件对称性差，视觉上会有歪扭的感觉。

　　实际应用里如果是做装饰用途，这个零件背面一般会做定位柱或者背胶槽，不用额外打螺丝就能固定在亚克力、木质面板上；如果是改做小型导流叶轮用，就要在中心环位置加键槽，调整花瓣的曲面倾角来匹配流体导向的角度，不过这个模型的花瓣曲面是对称扭转，没有偏向一侧的导流角，所以还是偏向装饰结构的定位。建模过程里要注意壁厚的均匀性，整个零件的壁厚差不能超过0.3mm，要是用注塑工艺生产的话，壁厚不均会导致缩水、翘曲，要是用CNC加工金属件的话，壁厚不均会在加工薄边位置出现震刀纹，影响表面质量。

　　很多新手做这类异形曲面件的时候，容易只顾着拉曲面造型，忘了预留安装的避让空间，比如中心环的深度要够，固定螺丝的头部不能高出中心环的端面，不然装上去之后螺丝会凸出来，影响整体外观。还有花瓣之间的间隙要控制均匀，相邻花瓣的最小间隙不能小于1mm，不然加工的时候刀具进不去，后续做表面处理的时候缝隙里容易积液，留下水渍或者镀层堆积的问题。做结构验证的时候，要把零件放到装配环境里做干涉检查，确认花瓣外边缘和周边配合件的间隙至少留0.5mm，避免安装的时候出现刮蹭。

　　另外这类曲面件的出图也有讲究，不能只给三视图，要额外提供每个花瓣的截面线点位数据，还有中心安装位的形位公差，比如中心环的同轴度、端面的平面度，这些参数直接影响最终的装配效果。如果是做3D打印手板的话，还要注意添加支撑的位置，尽量把支撑加在零件背面，不要破坏正面的曲面质感，打印完成后打磨支撑位的时候要顺着曲面曲率走，避免磨出平面凹痕。
