无动力自然通风空气冷却装置结构设计

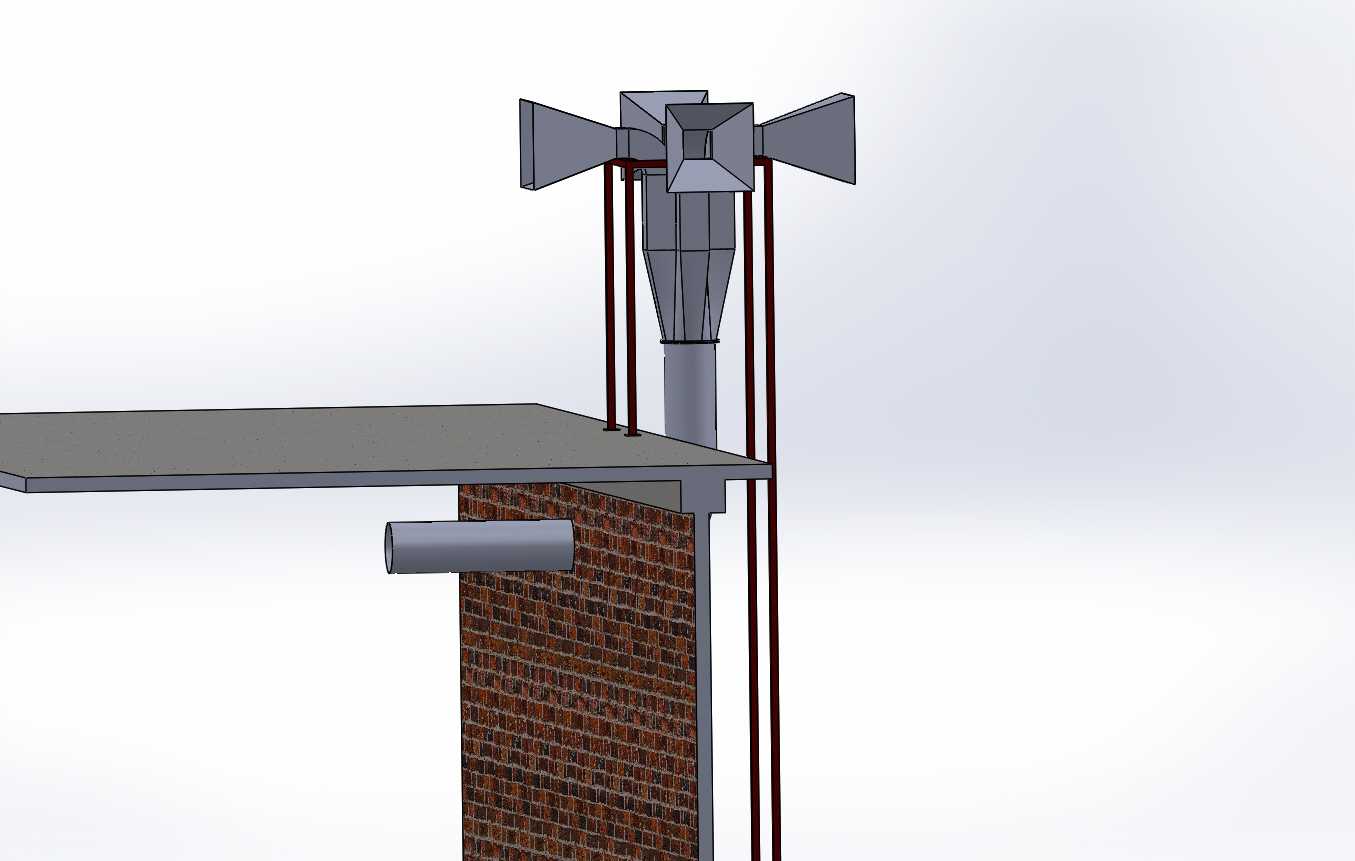

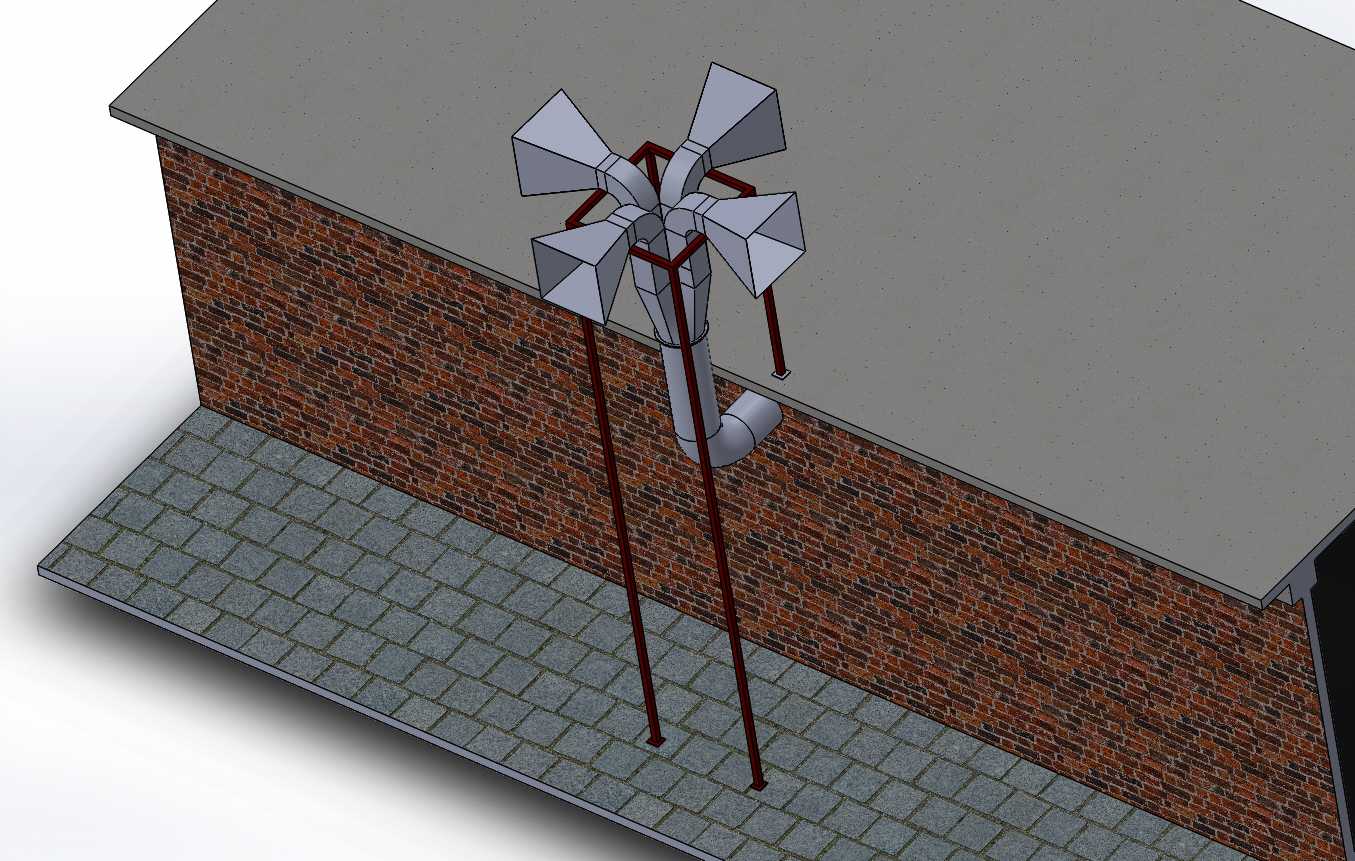

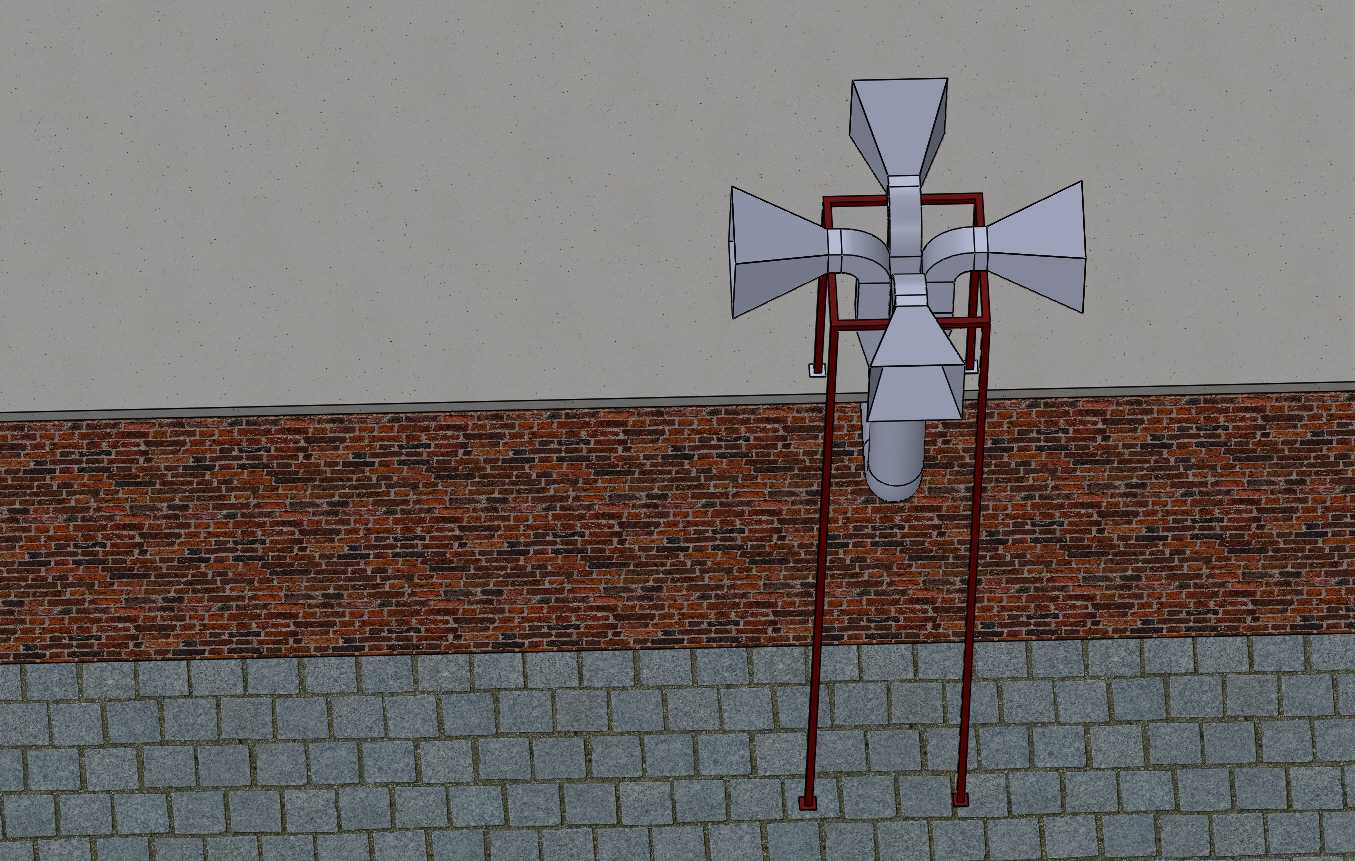

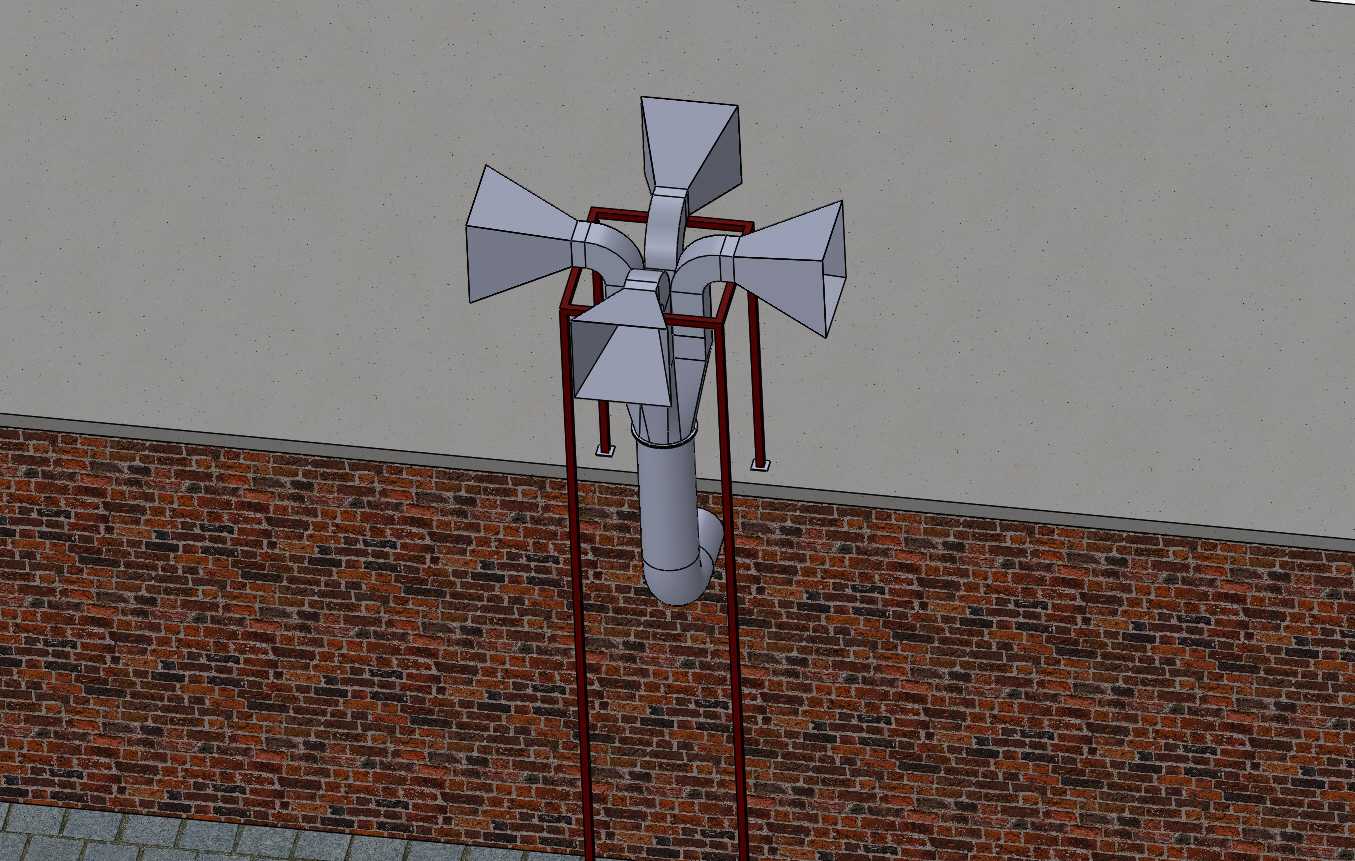

　　这款无动力自然空气冷却装置，主要适配厂房顶部、民用建筑屋面的通风降温场景，尤其适合无外接电源条件、需要持续排出室内热空气的工况，比如传统砖混结构厂房的屋面排风、仓储空间的自然换气降温，依靠自然风压与热压原理实现空气导流冷却，不需要额外配置电力驱动部件，运行过程无能耗、无机械磨损，长期运维成本极低。从结构设计逻辑来看，装置整体采用立式架空安装思路，底部为竖向圆形通风管道，直接对接屋面预留的排风洞口，管道向上延伸至支架顶部后，连接多向分流的导流风罩结构，四个方向对称布置的扩口式风罩呈放射状分布，每个风罩都做了渐扩式流道设计，能够最大化捕捉不同方向的自然来风，利用风动产生的负压效应，将管道内上升的热空气持续抽出，同时避免外部雨水、

　　杂物顺着风罩倒灌进入排风管道。支撑结构采用四根等长的立式型材支架，沿底部风管四周对称布置，支架底部设置带安装孔的固定脚板，可直接通过膨胀螺栓固定在屋面结构层上，支架与风管、支架与顶部风罩总成之间均采用可拆卸的螺栓连接结构，方便现场分段组装与后期部件更换，不需要复杂的吊装设备即可完成安装作业。从安装边界尺寸来看，底部风管的外径适配常规工业建筑屋面预留的标准排风洞口尺寸，支架的跨距设计充分考虑了屋面安装的受力稳定性，整体安装完成后突出屋面的高度控制在合理范围，不会对屋面周边的其他设施造成遮挡，也不会超出常规建筑的屋面限高要求。风罩部分的每个出风口都做了向下倾斜的切边处理，一方面能够引导排出的热空气向四周斜向扩散，

　　避免直吹上方造成气流紊乱，另一方面可以在降雨天气让雨水顺着风罩外壁滑落，不会进入内部流道。流道内部做了顺滑的圆弧过渡设计，从底部竖向风管到顶部各向风罩的连接处，没有直角突变的结构，最大程度降低空气流动过程中的阻力损失，提升排风冷却的效率。在实际应用中，这类装置不需要配套电控系统、传动部件，不存在电机故障、皮带磨损这类常规通风设备的常见问题，只要安装结构牢固，即可长期稳定运行，非常适合产热密度不高、需要持续通风换气的大空间场所，比如五金加工车间、仓储库房、农业养殖棚舍的屋面通风降温，能够在不消耗电力的前提下，持续将室内聚集在顶部的热空气排出，带动室外新鲜空气从建筑下部的进风口补充进入室内，形成自然的空气循环，实现被动式冷却降温的效果。

　　设计过程中充分考虑了不同地域的风压条件，对称布置的多向风罩可以适应任意方向的自然来风，不管是哪个方向的风掠过风罩位置，都能在对应的出风口处形成负压，带动内部气流上升排出，不会因为风向变化导致排风效率下降。支架的型材选型经过承重校核，能够承受常规地区的风荷载与积雪荷载，固定脚板的尺寸设计也充分考虑了屋面防水层的保护，安装时可以在脚板下方加装橡胶减震垫，既能够避免支架与屋面硬接触造成防水层破损，也可以减少极端大风天气下支架振动产生的异响。顶部风罩的结构采用薄壁钣金成型思路，整体重量较轻，不会对支架造成过大的承重负担，同时薄壁结构的加工难度低，适合批量下料成型，各段风罩之间采用咬口或者螺栓拼接的方式组装，生产工艺成熟，不需要复杂的加工设备即可完成制造。
