旋风式工业粉尘收集净化装置结构设计

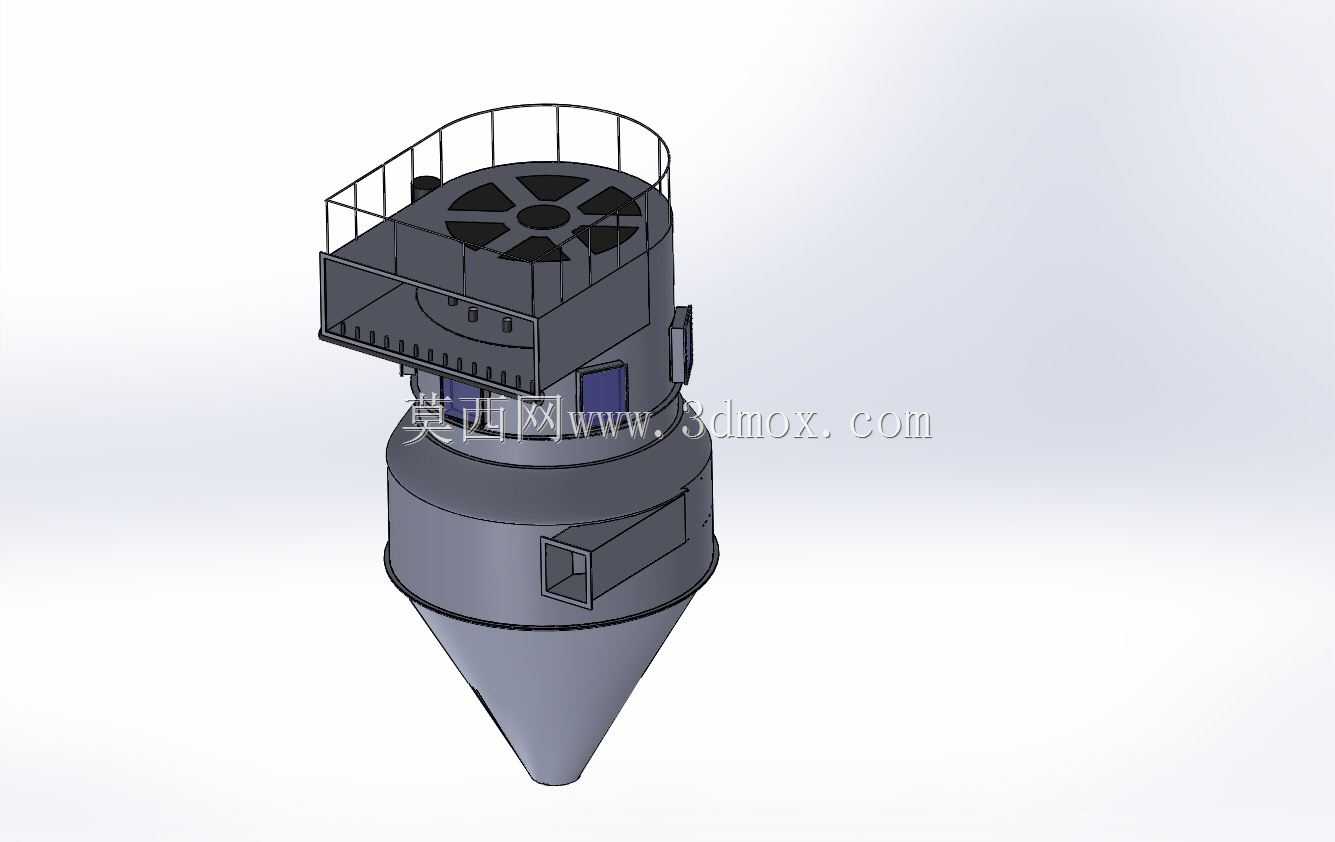

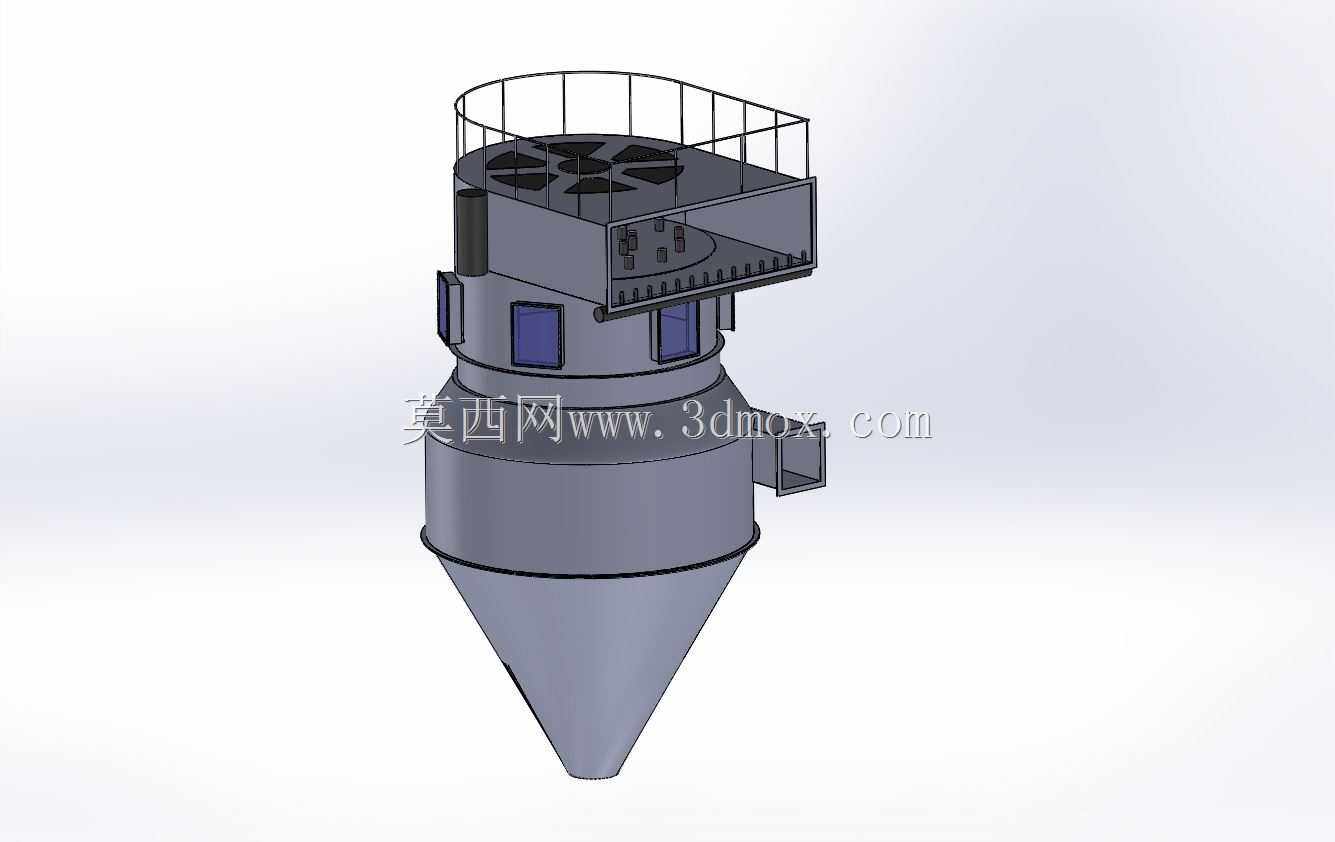

　　在木工加工车间、金属打磨工位、建材粉碎生产线这类高粉尘作业场景中，无组织排放的粉尘不仅会造成车间能见度下降、设备运动部件磨损加速，更存在粉尘爆炸、作业人员职业健康损伤的潜在风险，这套旋风结构的工业除尘装置，正是针对这类中大粒径干性工业粉尘的前置收集与初级净化需求设计。不同于滤筒、布袋类过滤式除尘设备需要频繁更换滤材的运维特点，该装置依托离心沉降原理实现气固分离，含尘气流从筒体中部的切向进风口进入后，会沿筒体内壁形成高速旋转的外涡旋，粉尘颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部锥段最终汇集至集尘区域，净化后的内涡旋则从顶部的排气口引出，可直接接入后续精滤单元或达标排放环节。

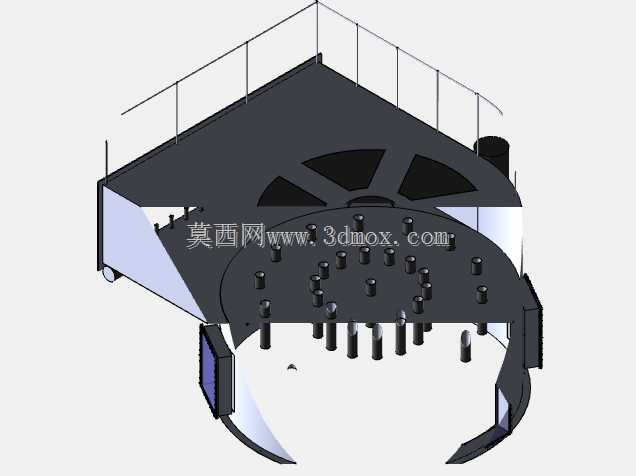

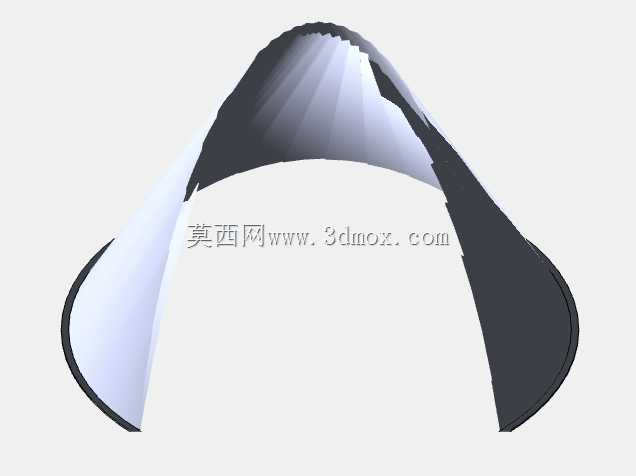

　　从结构设计逻辑来看，上部筒体段的直径直接决定了设备的处理风量边界，筒体高度与直径的比值控制在合理区间，既避免气流短路直接从排气口溢出，也不会因筒体过高造成不必要的材料浪费；顶部设置的检修平台带安全防护护栏，可满足运维人员定期检查顶部排气口、内部导流部件的作业需求，平台预留的检修口尺寸可容纳单人进出，无需额外搭建临时作业架。下部锥段的锥角设计经过反复校核，锥角过大会导致锥壁附近的气流扰动增强，将已沉降的粉尘重新卷起带入内涡旋造成二次扬尘，锥角过小则会大幅提升设备整体高度，增加厂房安装的空间要求，本次设计的锥角参数适配常规15-25m/s的入口风速区间，可保证10μm以上粒径的粉尘收集效率稳定在90%以上。

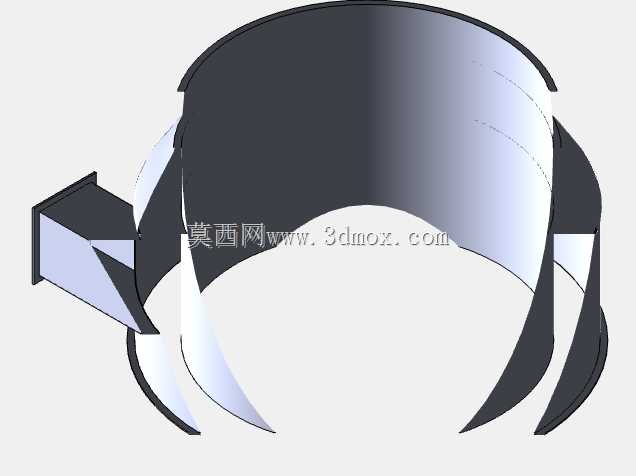

　　进风口采用矩形切向接口，法兰尺寸匹配常规工业通风管道的连接标准，可直接与车间吸尘支管对接，无需额外制作变径接头；顶部排气口同样采用标准法兰接口，可根据现场管路走向调整连接方向，适配不同厂房的管路布局需求。安装边界方面，设备整体为立式落地安装结构，底部锥段下方需预留足够的集尘桶安装与卸料空间，设备周边需预留不小于800mm的检修通道，顶部检修平台需与厂房走台或爬梯对接，满足运维人员的通行需求；设备本体的载荷分布均匀，基础仅需承受设备自重与运行时的振动载荷，无需额外做特殊的减震基础处理，常规混凝土地面即可满足安装要求。

　　在实际工况适配中，该装置可作为多级除尘系统的第一级预处理单元，先将大部分大粒径粉尘分离收集，降低后续精滤设备的过滤负荷，延长滤材的更换周期，也可单独用于木屑、金属切屑、水泥粉尘等干性大颗粒粉尘的直接收集场景，设备内部无运动部件，日常运维仅需定期检查内壁磨损情况、清理集尘区域积尘即可，运行可靠性远高于带运动部件的除尘设备。筒体侧壁预留的观察窗可直接观察内部气流带尘情况，方便运维人员判断设备运行状态，及时发现堵塞、漏风等异常问题；顶部的排风结构内置导流叶片，可优化内涡旋的流出路径，降低设备整体运行阻力，减少配套风机的能耗损失。
