矿用爆破作业弧形分支输送管道结构

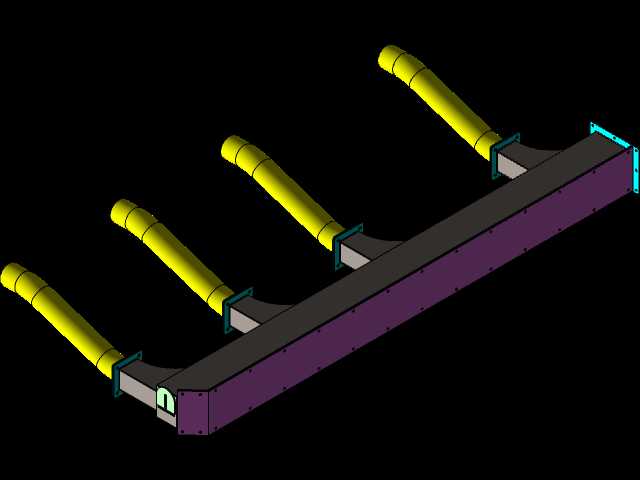

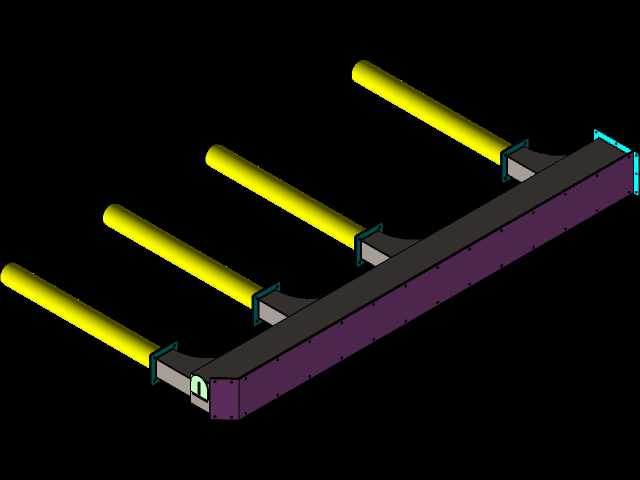

　　这套管路结构主要面向井下采掘工作面的爆破作业场景设计，作为爆破介质输送系统的分支段部件，承担着将主路输送的高压流体、起爆传导介质均匀分配至各个爆破点位的作用，区别于常规直连管路，该段结构适配采掘面不规则的作业边界，能够顺着巷道岩壁的弧形轮廓完成布设，减少管路额外弯折带来的流阻损耗，同时避免管路突出岩壁被采掘设备剐蹭损坏。从结构组成来看，主体采用弧形汇流主管搭配多组等距排布的分支接头，每个分支接头对应一个爆破孔位的连接端，接头处做了阶梯式止口设计，安装时可以直接和输送软管承插配合，配合外置卡箍就能完成密封固定，不需要额外加工焊接法兰，在井下作业空间受限的场景下，能够大幅缩短现场安装的耗时。设计阶段首先考量的是井下爆破作业的安装边界，

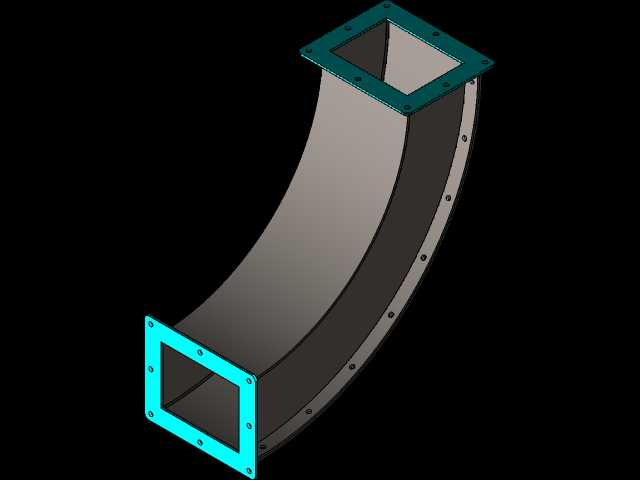

　　采掘面爆破孔位通常按照等间距沿工作面轮廓排布，传统直管路需要多段拼接加弯头调整角度，拼接位置多不仅容易出现密封泄漏点，还会因为弯头的存在增大介质输送的压损，导致远端爆破点位的介质压力不足，影响起爆的同步性。因此主体管段直接采用一体化弧形成型结构，曲率半径匹配常规采掘工作面的岩壁弧度，安装时可以直接贴附岩壁固定，不需要额外做支架调整管路位置，整体安装后的外轮廓突出岩壁的尺寸控制在较小范围，不会影响采掘设备的通行与退避。分支接头的排布间距参考了常规爆破作业的孔位间距参数，每个接头的轴线垂直于弧形主管的切线方向，保证接入分支软管后，软管可以顺直延伸至对应的爆破孔内，避免软管出现弯折憋压的情况。

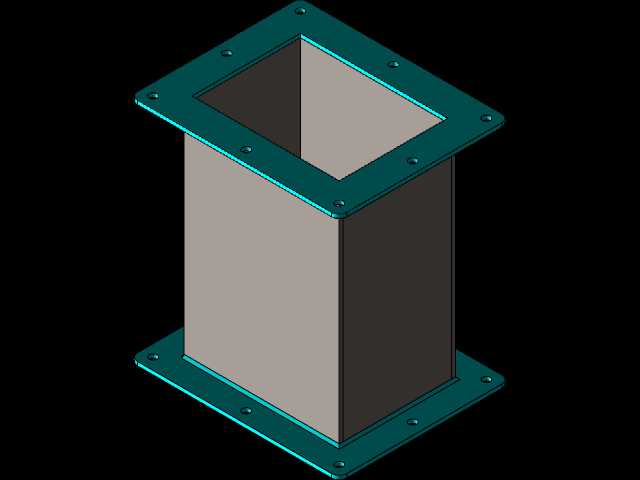

　　单独拆分的小接头零件属于管路末端的连接堵头与备用接嘴，当部分孔位不需要启用时，可以直接用堵头封堵对应分支口，不需要拆卸整段管路，适配不同爆破规模下的点位调整需求。从结构强度设计来看，主管的壁厚选取参考了爆破输送介质的常规工作压力，弧形段的过渡位置做了局部加厚处理，避免介质流经弯道时产生的压力冲蚀导致管壁过早磨损，分支接头和主管的连接位置做了圆弧过渡加强，减少应力集中，即使在频繁的压力脉冲载荷下，也不容易出现焊缝开裂或者接头断裂的问题。安装固定方面，主管背部预留了多组固定耳座，耳座上的安装孔为长圆孔设计，现场打固定锚杆时允许存在一定的位置偏差，不需要精准对位就能完成锁紧固定，降低现场安装的定位难度。

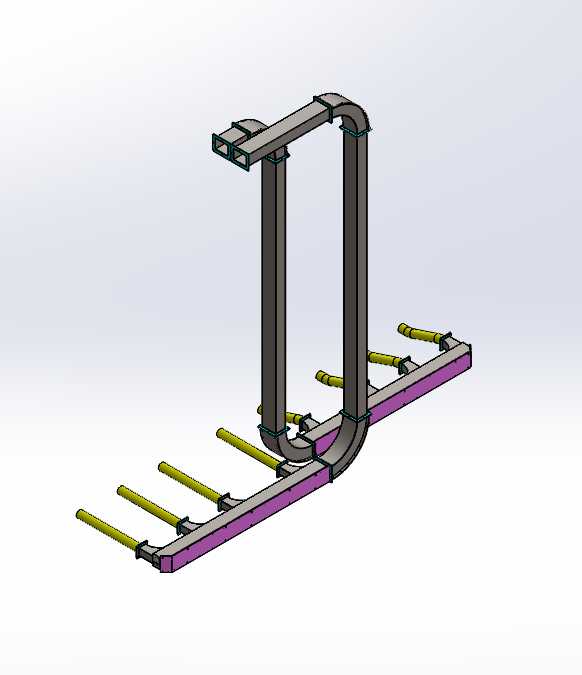

　　这套管路结构作为前序主输送管路的延伸段，接口尺寸和前序管路完全匹配，可以直接对接不需要额外加工转接头，现场布设时只需要顺着工作面轮廓将管段贴壁固定，依次连接对应孔位的软管即可完成组装，相比传统多段拼接的管路方案，整体零件数量更少，密封点数量大幅降低，能够有效减少作业过程中的泄漏故障，同时一体化的弧形结构也减少了管路内的流阻，保证各个分支点位的介质压力均匀，提升爆破作业的同步性与作业效率。在实际井下作业场景中，这类管路经常会面临岩壁淋水、矿尘覆盖、偶尔的矸石撞击等工况，因此结构外表面没有多余的凸起结构，不容易积存矿尘，弧形的外表面也能让掉落的矸石顺着管壁滑开，避免直接冲击接头位置造成损坏。分支接头的端部做了倒角导向设计，现场连接软管时即使视线受矿尘影响，也能快速将软管套入接头，不需要反复对位调整，适合井下低光照的作业环境。
