带加热盘管与搅拌结构的甲醛储存罐体

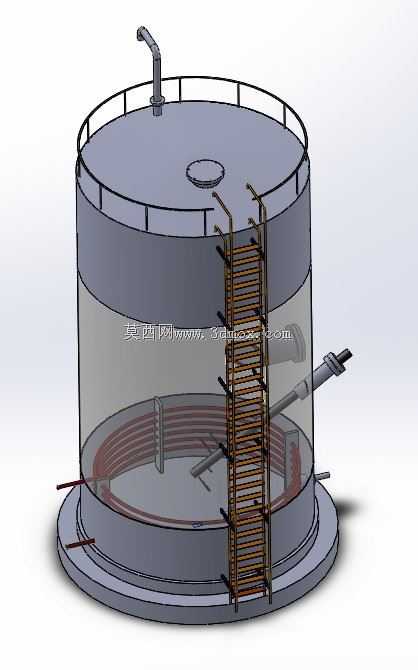

　　在精细化工、煤化工下游甲醛生产及使用工段，这类带内置加热与搅拌功能的储罐是衔接物料暂存与工艺输送的核心静设备，区别于普通常压平底储槽，它的结构设计完全围绕甲醛溶液的储存特性展开——常温下高浓度甲醛容易发生聚合反应生成多聚甲醛沉淀，一旦析出不仅会堵塞出料管路、输送泵阀，还会改变物料浓度影响后续反应配比，因此罐体内部的温控与匀质结构是设计核心。从三维结构来看，罐体采用椭圆封头加立式圆筒的主体构型，底部设置带支撑裙座的圆弧封底，相比平底结构更利于物料完全排空，避免残留积液长期静置聚合；裙座上预留的地脚螺栓安装孔位按照常规化工装置设备布置规范排布，安装时需要匹配预埋地脚的中心距，罐体侧壁的人孔、进出料管口、测温测压接口的方位都做了对应排布，避免和现场管廊、操作平台的支撑梁发生干涉。

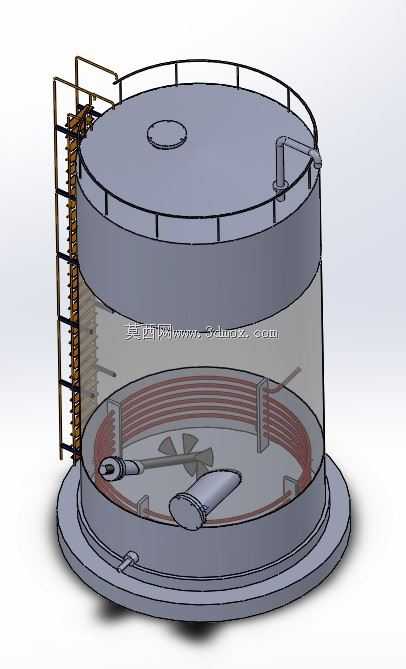

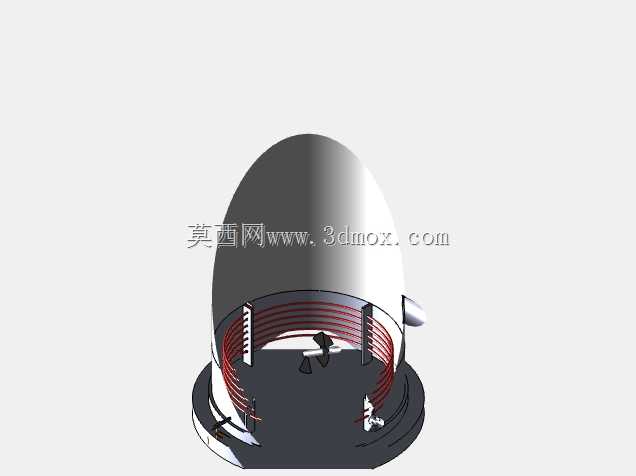

　　内置的加热盘管采用多层环形排布方式，沿着罐体内壁螺旋上升，盘管进出口从罐体下部侧壁引出，外接蒸汽或者热水管路时可以通过介质循环给罐内物料均匀升温，盘管的支撑卡件直接焊接在罐壁内侧，卡件间距经过核算，避免满液状态下盘管受物料冲击产生振动疲劳，同时盘管和罐壁之间预留了足够的检修间隙，方便后期清理盘管外壁附着的聚合物垢层。罐内中心位置设置的搅拌组件采用顶装式结构，搅拌桨叶采用斜叶涡轮构型，桨叶的安装高度刚好处于盘管层的中间区间，搅拌运转时可以推动罐内物料形成轴向与径向结合的流场，既避免靠近盘管位置的物料局部过热，也能让整罐物料的温度、浓度保持均匀，防止局部浓度过高触发聚合。

　　设计过程中需要重点校核几个边界条件：首先是罐体的有效容积，要匹配上下游工序的物料缓冲时长，通常这类储罐的装料系数控制在0.8到0.85之间，预留足够的气相空间避免物料受热膨胀超压；其次是加热盘管的换热面积，要结合当地最低环境温度、物料储存要求的温度区间、罐体保温层的热损参数核算，保证冬季低温环境下也能在规定时间内将物料提升到工艺要求的温度区间；另外搅拌装置的轴封结构采用机械密封，避免甲醛挥发性气体从轴封位置泄漏到操作区域，密封件的材质选用耐甲醛腐蚀的氟橡胶材质，避免长期接触物料出现溶胀失效。

　　安装层面，罐体就位后需要保证垂直度偏差不超过千分之一，否则搅拌轴长期运转会出现偏磨，缩短密封和轴承的使用寿命；罐体外部需要包覆对应的保温层，保温层厚度结合环境温度计算，减少日常运行的热损耗，同时外护板采用彩钢板或者铝板，避免户外安装时雨水渗入保温层影响保温效果。管口方位的设计需要结合现场操作需求，出料口设置在罐体底部最低位置，配合罐底的弧度可以实现完全排料，进料口设置在罐体上部封头位置，进料管延伸到罐内靠近液面的位置，减少进料时的物料飞溅和静电积聚；测温元件插入深度要达到罐内物料的中心区域，保证检测的温度数据能够真实反映整罐物料的平均温度，避免出现局部温度检测偏差导致加热系统误动作。这类储罐在实际应用中通常会配套液位检测、温度联锁、压力泄放装置，当罐内温度低于设定值时自动开启加热介质阀门，当温度达到上限时自动切断热源，顶部设置的呼吸阀可以平衡罐内压力，避免进料出料过程中罐内出现超压或者真空，保障储存过程的安全稳定。
