挤压机出料端面切削刀盘结构设计

　　这套刀盘结构主要配套挤压生产线上的出料端面修切工序，在塑料型材、金属棒材挤出成型的连续生产场景中，刚从挤出模头出料的型材端面往往存在余料飞边、出料不齐、端面熔接凸点等缺陷，若直接进入后续冷却牵引工序，会导致定长切割时端面公差超标，也会影响型材后续的装配对接精度，这套刀盘就是安装在挤出模头与冷却定型段之间的工位，在型材连续出料的过程中完成高速旋转铣削，一次性修整端面平整度，去除挤出余料，保证出料截面的尺寸一致性。

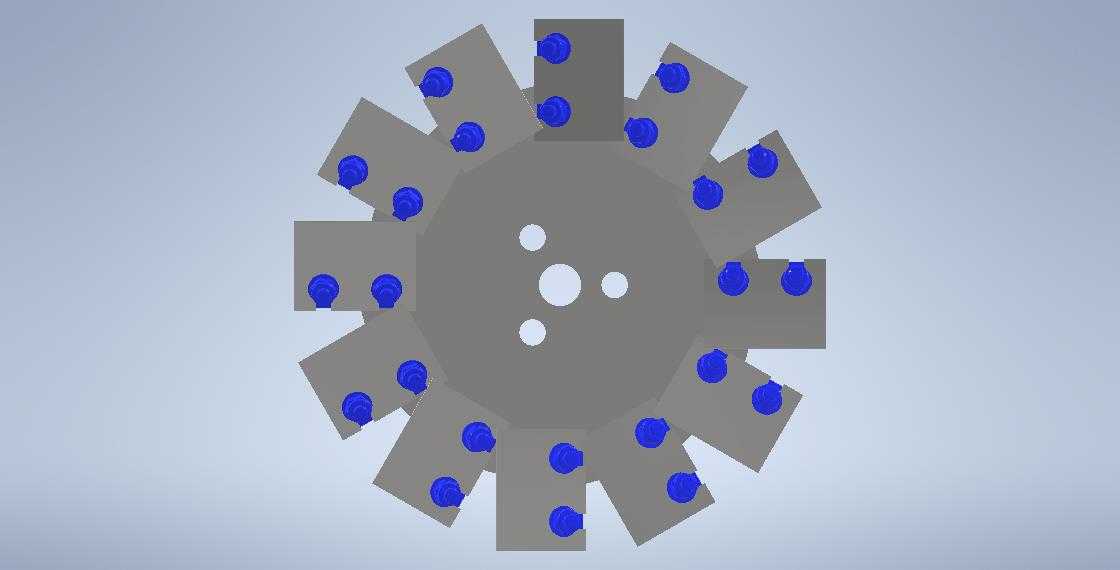

　　从结构设计逻辑来看，整个刀盘采用辐条式轮盘基体，中心设置标准轴孔与键槽定位结构，可直接配套挤出生产线的标准输出主轴安装，安装时通过轴肩定位与端面锁紧螺栓完成固定，轴向安装跳动公差可控制在0.02mm以内，避免高速旋转时出现动平衡失衡的问题。轮盘周向均匀分布12组刀座安装位，每个刀座都设计了可微调的径向进给结构，通过楔形压块锁紧硬质合金切削刀片，刀片的伸出量可根据实际挤出型材的端面加工余量进行0.1mm级的微调，适配不同材质、不同出料速度下的切削需求，当刀片出现磨损时，只需松开压块即可快速更换刀片，无需整体拆卸刀盘，大幅减少生产线停机维护的时间。

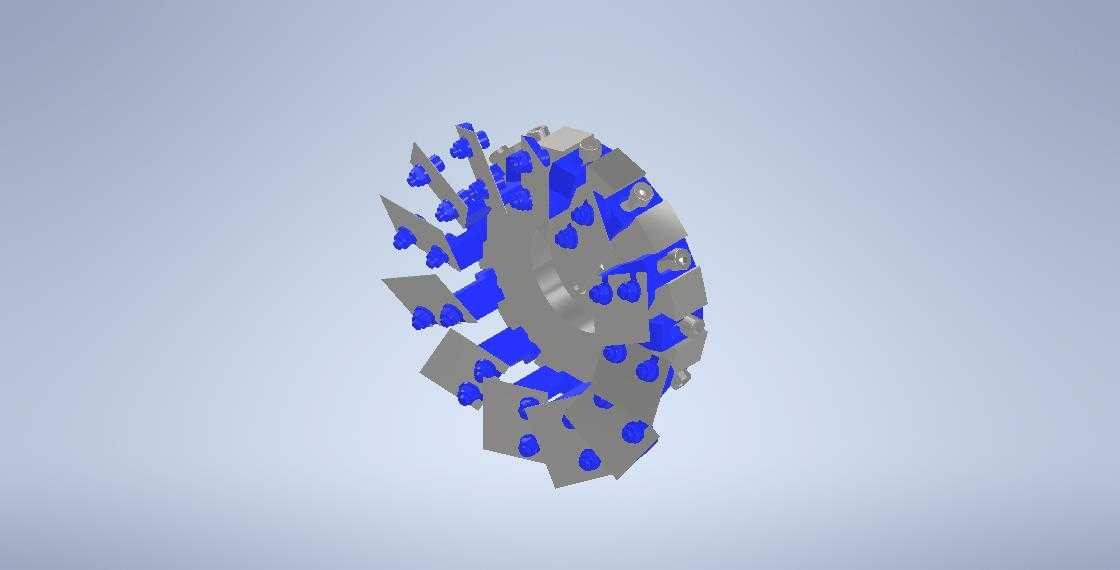

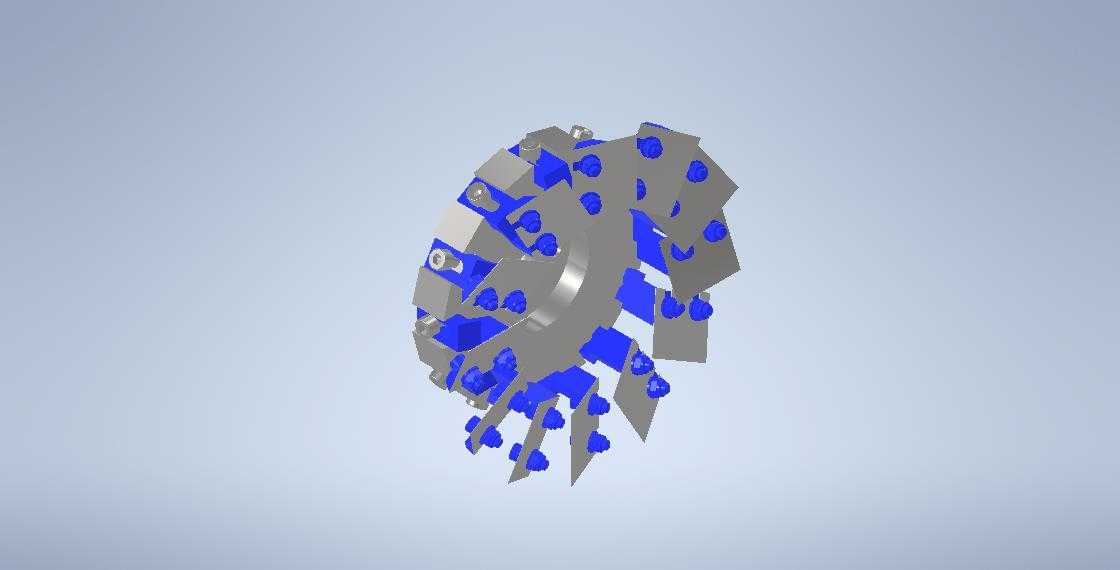

　　刀盘上的蓝色结构为可拆卸式配重与导屑挡板，一方面在刀盘做动平衡校正时，可通过增减配重块的位置调整整体动平衡等级，保证刀盘在最高3000r/min的转速下运行平稳，无异常振动；另一方面导屑挡板的倾斜角度经过优化，切削产生的碎屑会顺着挡板的导斜面被离心力甩出切削区域，避免碎屑堆积在刀座缝隙或者卡入主轴间隙，也能防止高温碎屑飞溅粘附在刚挤出的高温型材表面，造成型材表面划伤或凹坑缺陷。

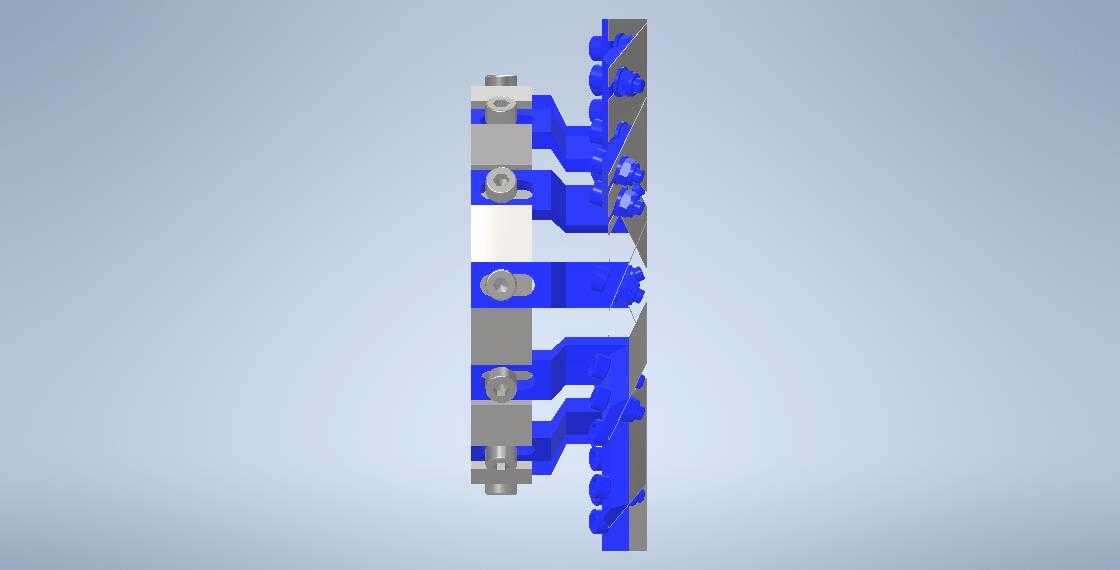

　　在安装边界尺寸上，这套刀盘的最大外圆直径为280mm，中心安装轴孔直径为40mm，刀盘整体轴向厚度为65mm，安装时距离挤出模头端面的预留间隙需控制在15-20mm，既保证切削刃能够完全覆盖型材的整个出料截面，又避免刀盘与模头端面发生刮擦碰撞。刀盘的所有安装螺孔均采用标准M8内六角螺栓孔，孔位分布符合通用挤出辅机的安装接口标准，可直接替换市面上多数同规格挤压生产线的原配端面切削刀盘，无需额外修改主轴连接结构或者安装支架。

　　从实际使用的功能特性来看，这种分体式刀座设计相比整体式焊接刀盘，维护成本降低60%以上，当个别刀座出现磕碰损坏时，只需单独更换对应的刀座模块，无需报废整个轮盘基体；周向均匀分布的刀片在高速旋转时形成连续的切削轨迹，每转进给量可根据生产线出料速度匹配调整，当挤出线速度在0.5-8m/min区间内时，都能保证端面切削后的粗糙度达到Ra3.2以内，满足后续型材装配的端面精度要求。另外刀盘基体采用40Cr调质处理，表面硬度达到HB240-280，具备足够的结构强度与抗冲击性能，即使切削含有玻纤增强的硬质挤出型材，也不会出现刀盘变形或者刀座断裂的问题，长期运行的结构稳定性可靠。

　　在设计过程中，针对挤出生产现场高温、有切削碎屑、连续运行时间长的工况，特意在中心轴孔位置设计了防尘密封槽，可配套安装骨架油封，防止切削碎屑进入主轴轴承位置，延长主轴轴承的使用寿命；所有刀座的锁紧面都做了防滑齿纹处理，即使在高速切削产生振动的情况下，刀片也不会出现移位松动，避免切削尺寸超差或者刀片飞出的安全隐患。刀盘整体做了动平衡校正，平衡等级达到G2.5级，高速运行时的振动值控制在0.5mm/s以内，不会因为刀盘振动传导到挤出模头，影响模头出料的稳定性。
