专业广播级手持摄像设备结构设计

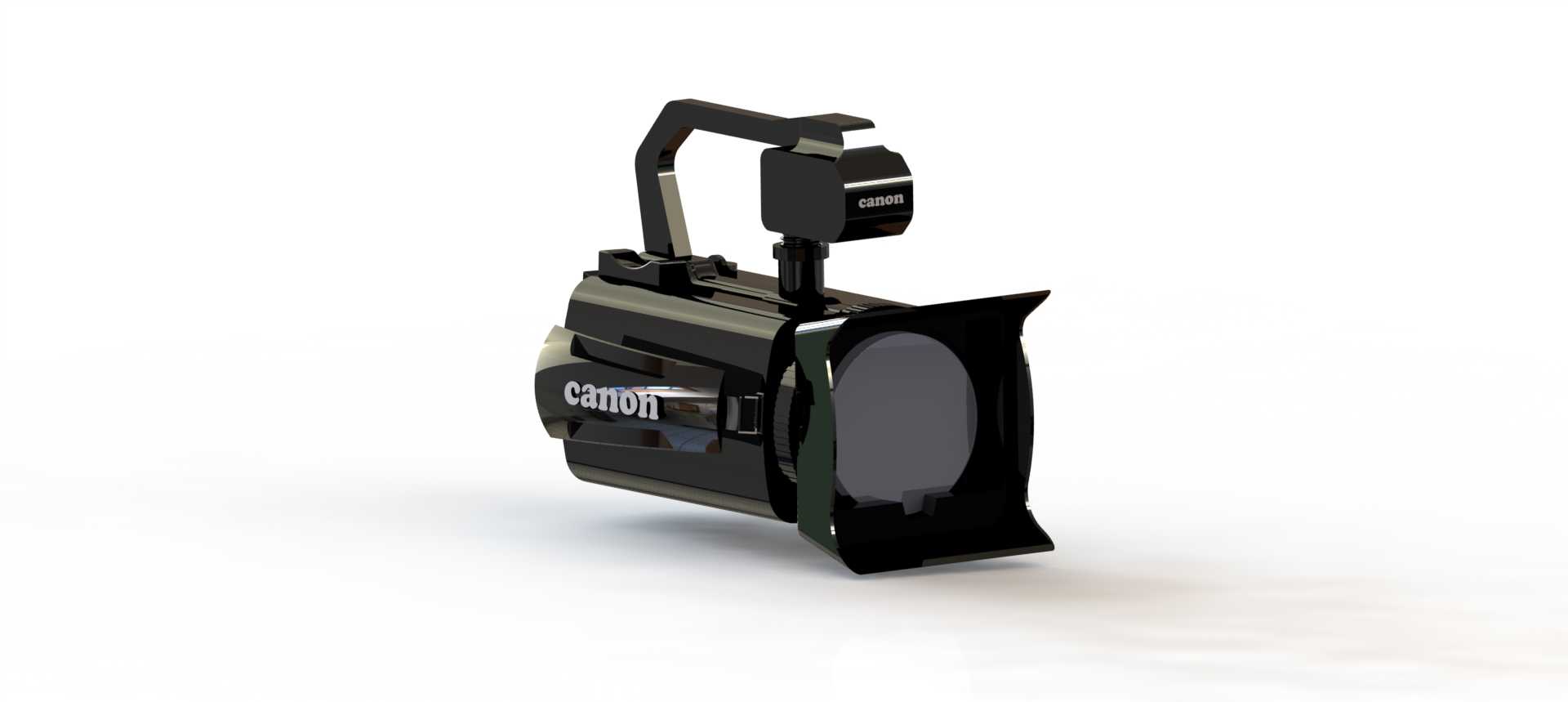

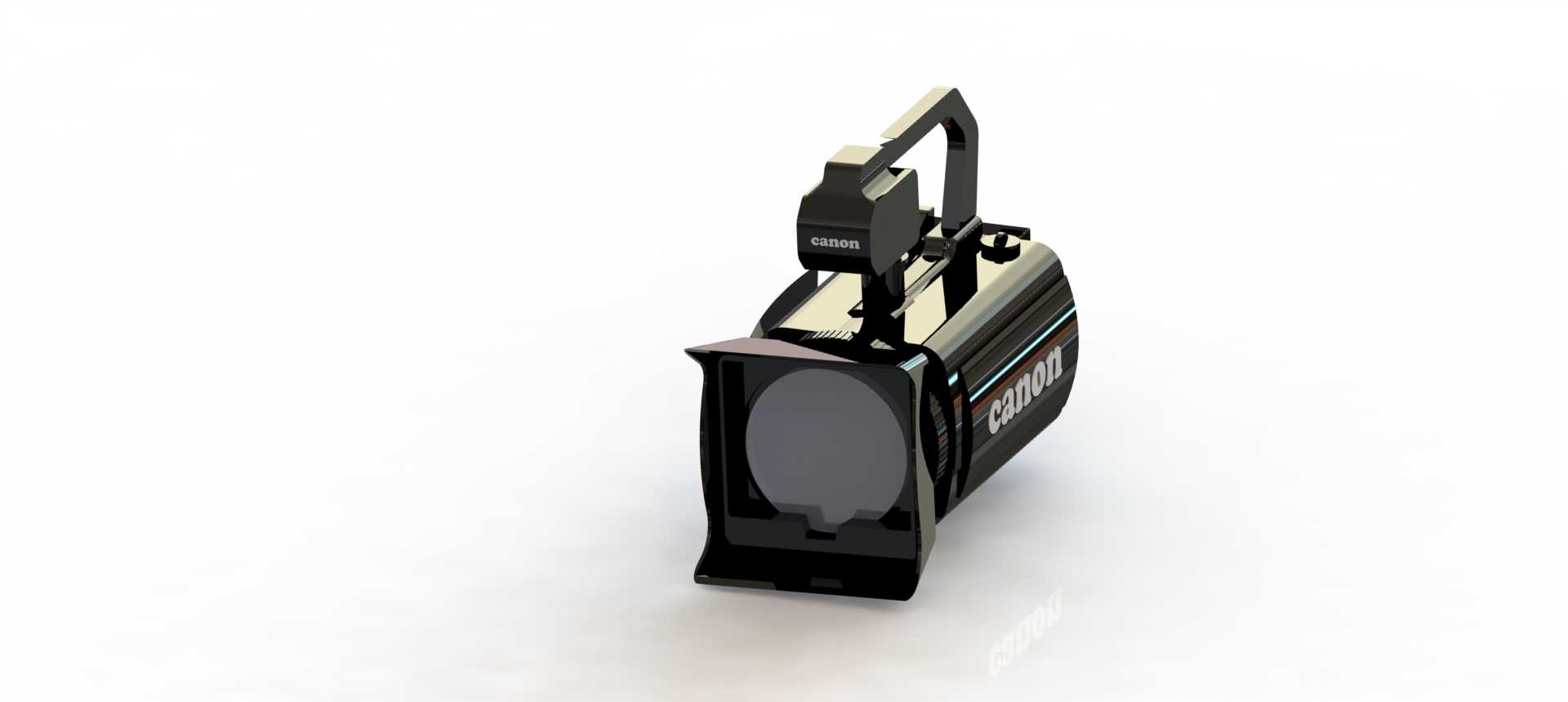

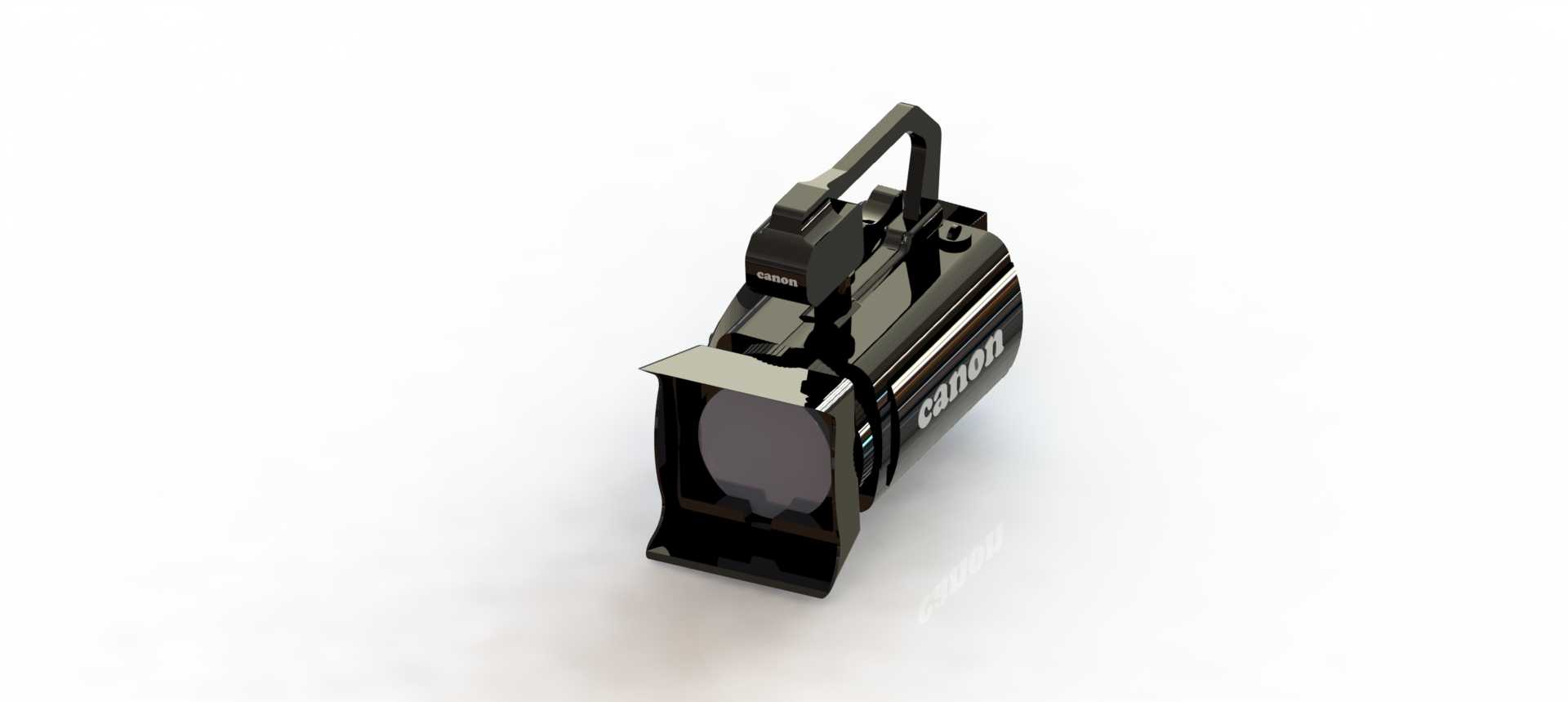

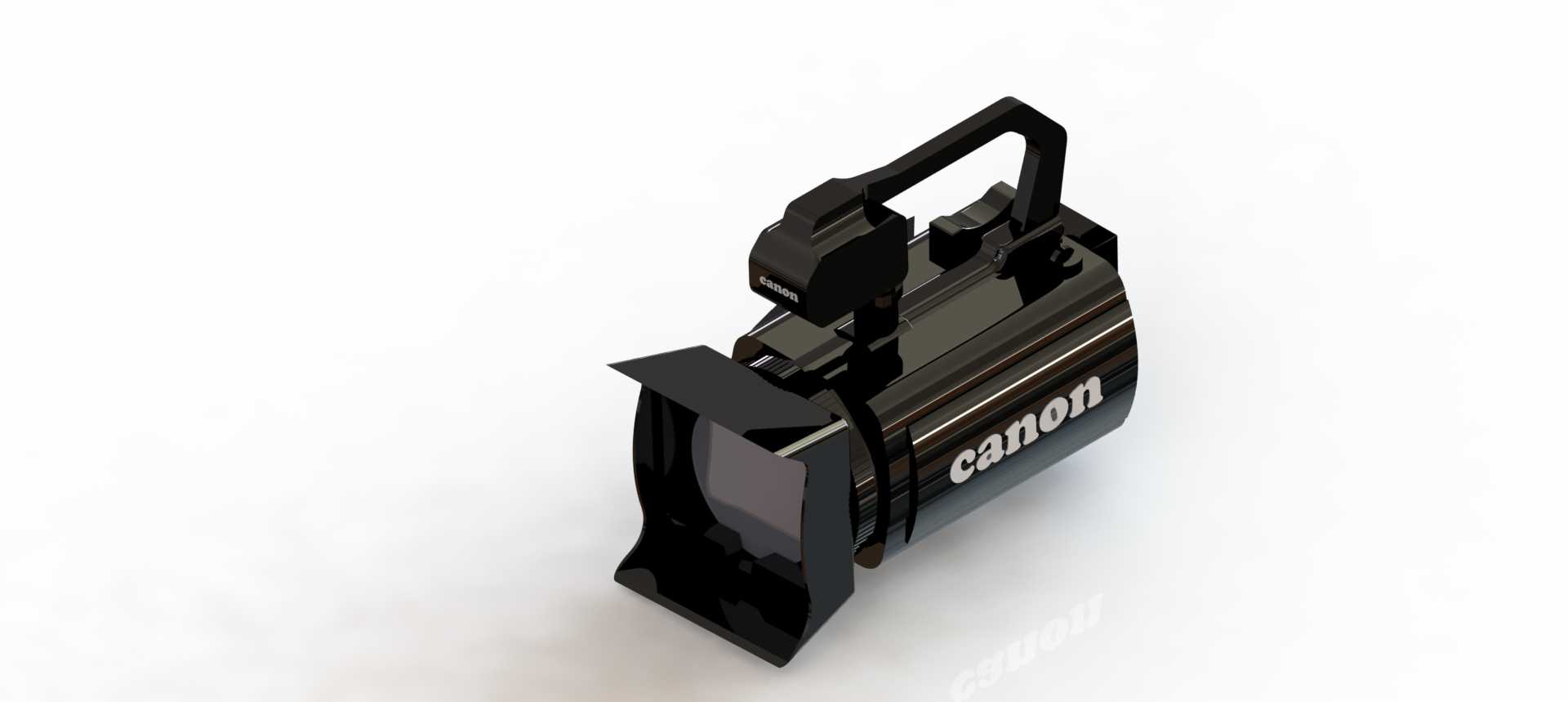

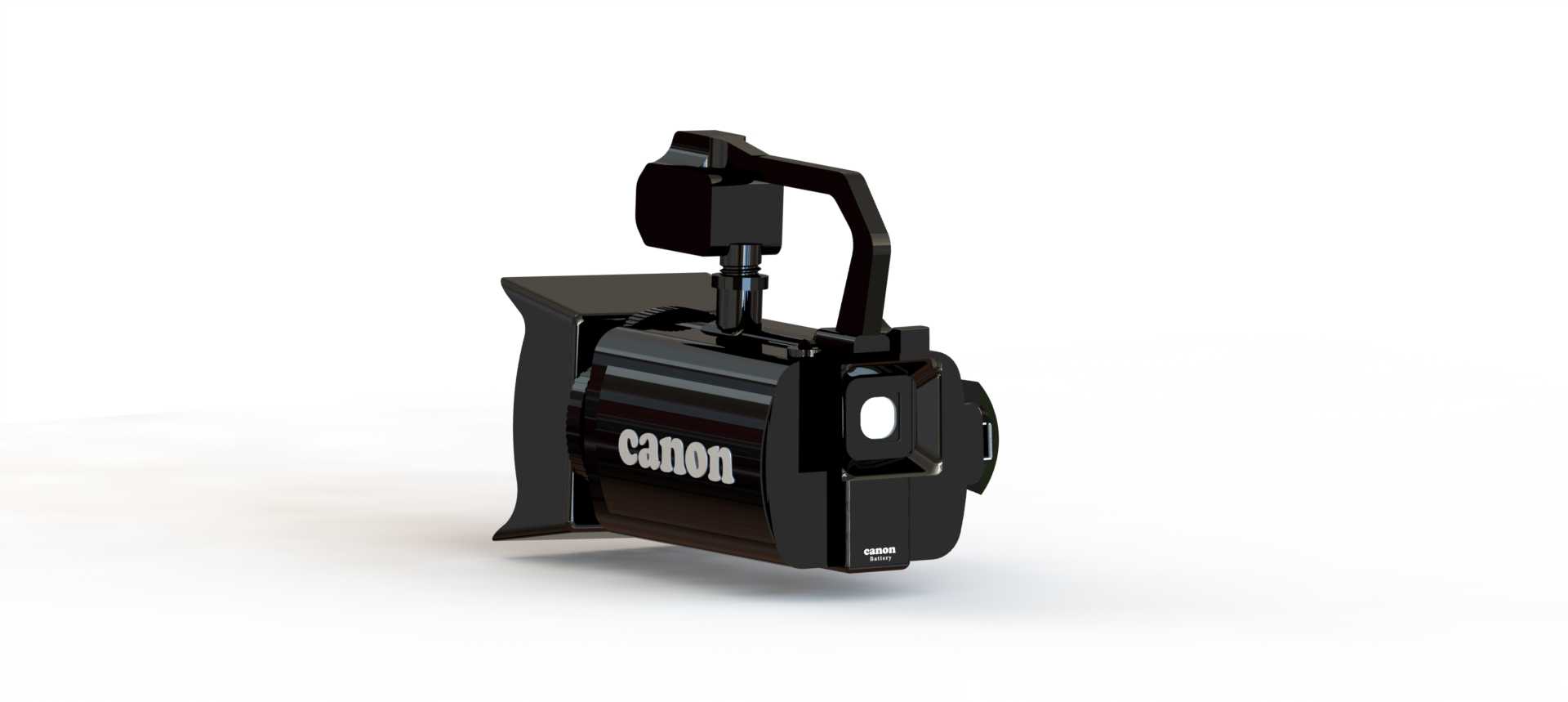

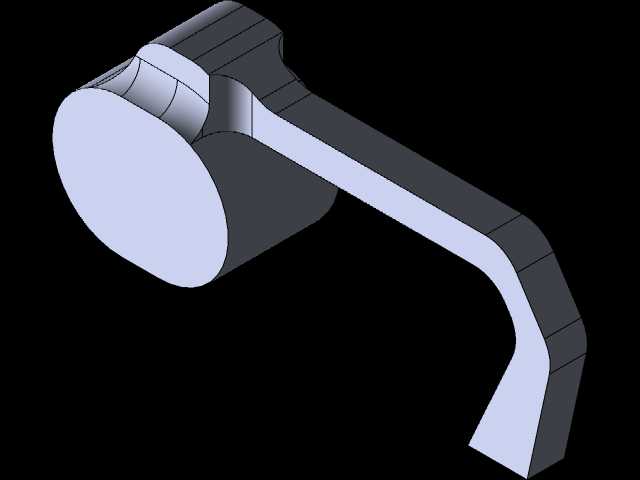

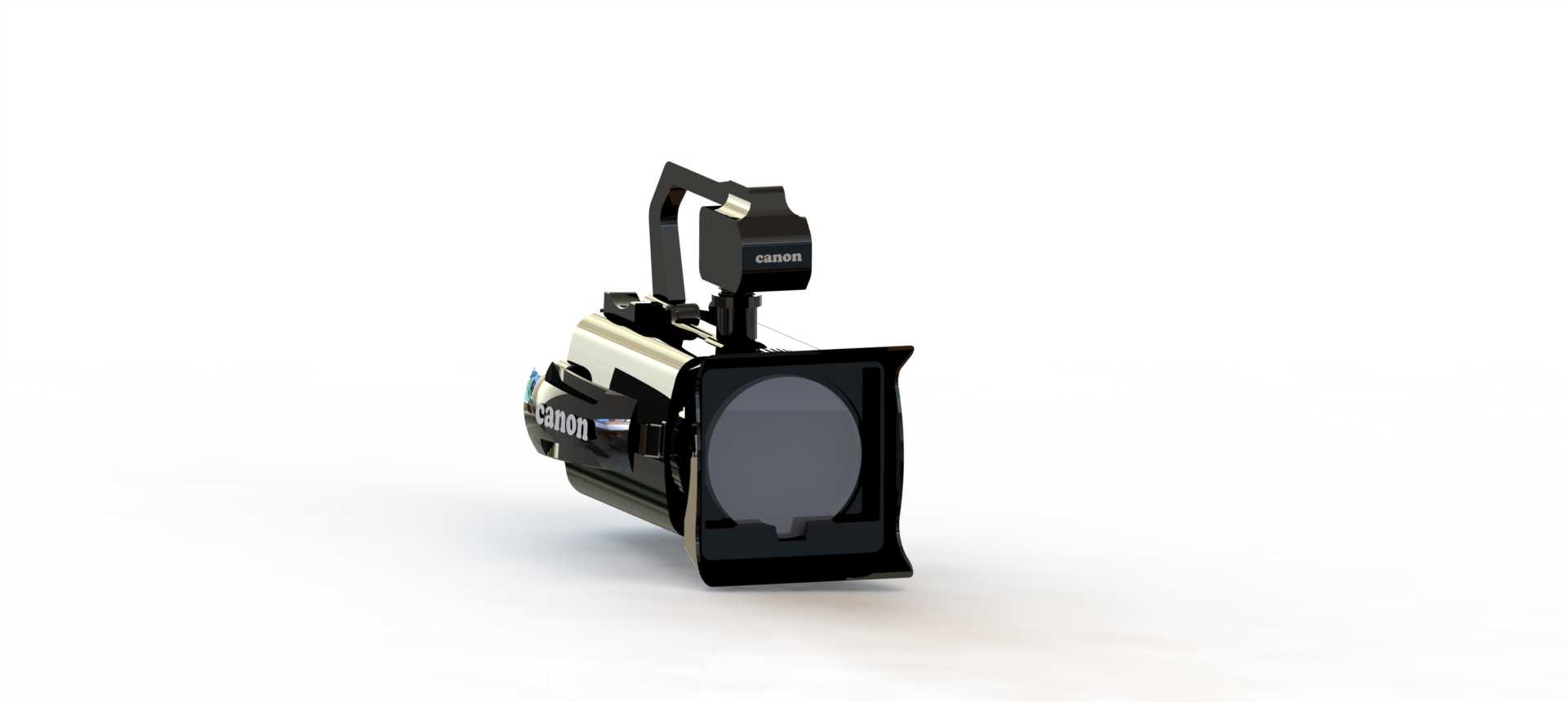

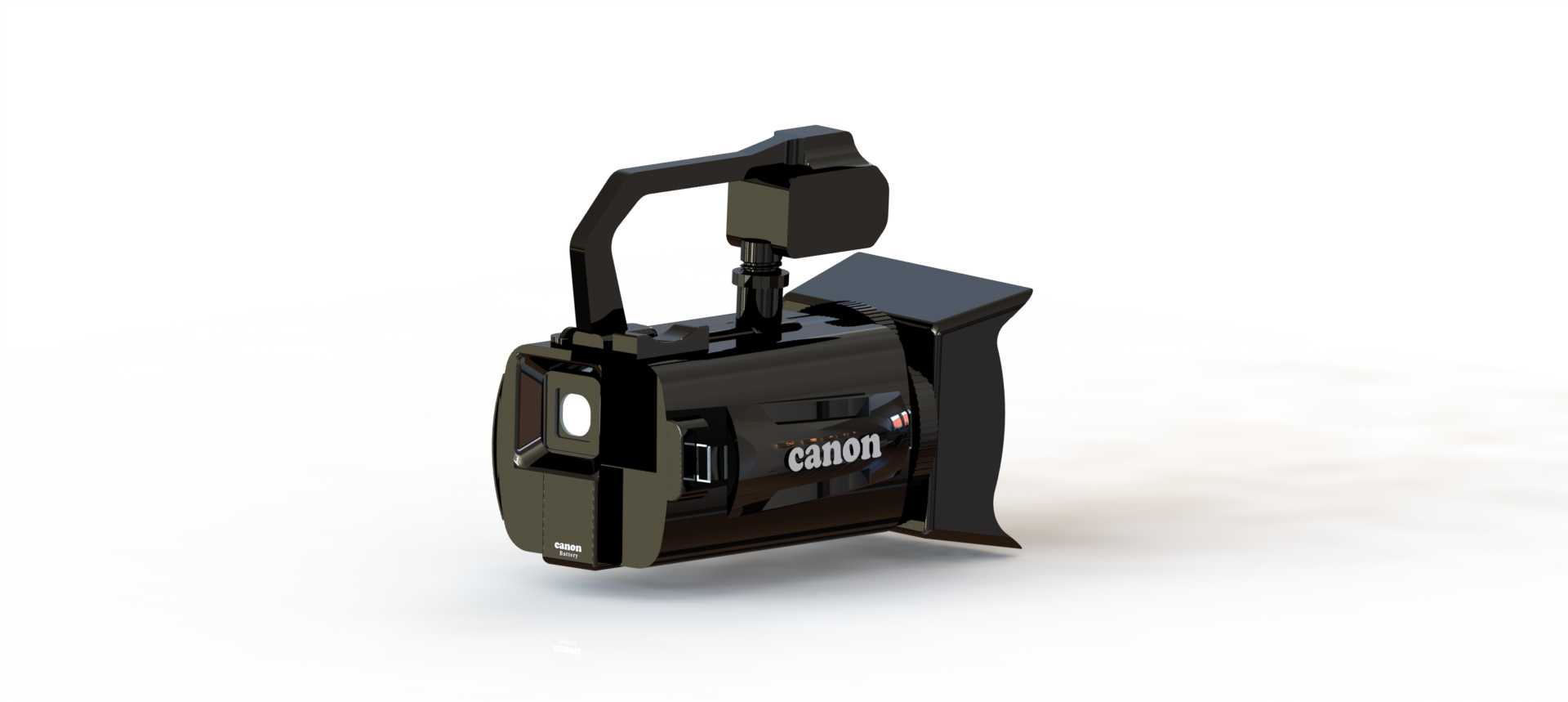

　　这款专业摄像设备的结构设计，首先围绕广电行业外景拍摄、演播室固定机位录制、活动现场跟拍等多场景适配需求展开，在整机布局阶段就充分平衡了手持操作的握持重心与外接配件的扩展冗余。从结构层面看，机身主体采用一体化承托框架设计，将光学成像模组、信号处理单元、供电模块、存储组件沿机身中轴线分层排布，确保单手握持时重心落在掌根支撑区域，长时间跟拍作业时能有效降低腕部负荷，机身顶部的提手结构做了弧度适配，既满足低位拍摄时的提携需求，也预留了外接麦克风、补光灯、无线图传设备的安装螺孔位，接口排布避开握持区域，避免外接线材干扰操作动作。

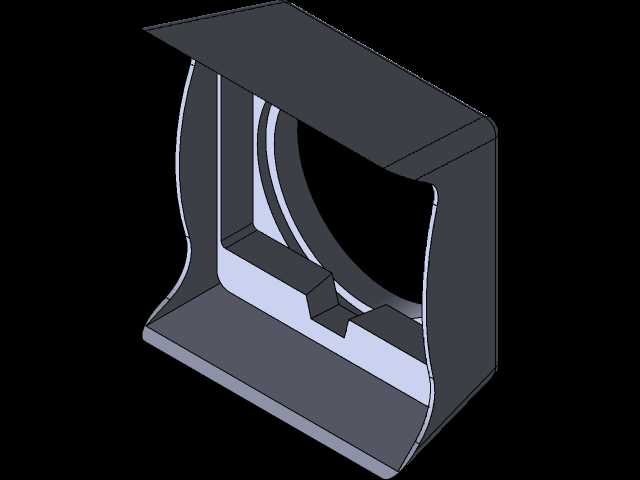

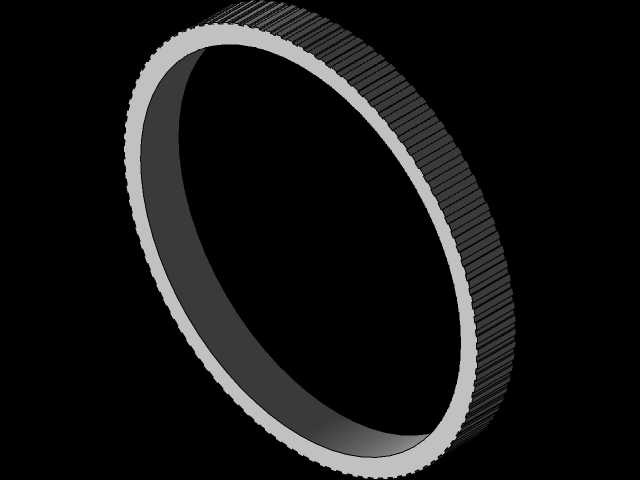

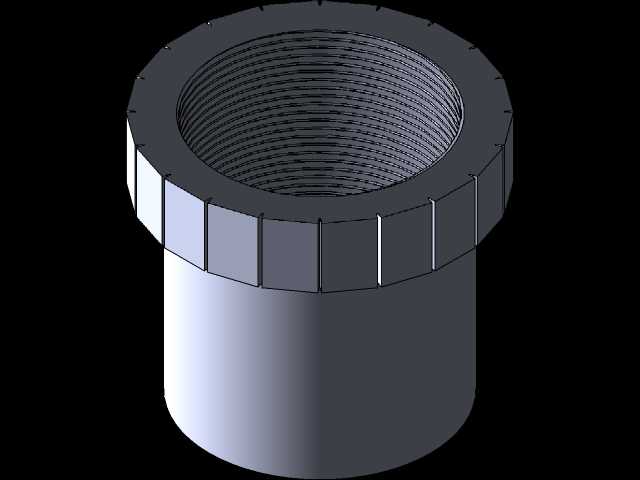

　　光学组件的防护结构是设计中的重点环节，镜头前端的遮光罩采用快拆卡扣式结构，遮光罩内壁做了消光纹路处理，可有效规避侧方杂光射入成像光路造成的眩光问题，同时遮光罩的结构强度做了加强设计，意外磕碰时能率先吸收冲击力，保护前端光学镜片组不受损伤。镜头变焦环、对焦环的阻尼结构做了分段调校，手动操作时的阻尼反馈均匀，既不会因为阻尼过松造成参数漂移，也不会因为阻尼过大影响快速调焦的操作效率，环身的防滑纹理深度控制在0.8mm，佩戴薄款操作手套时也能获得清晰的触感反馈。

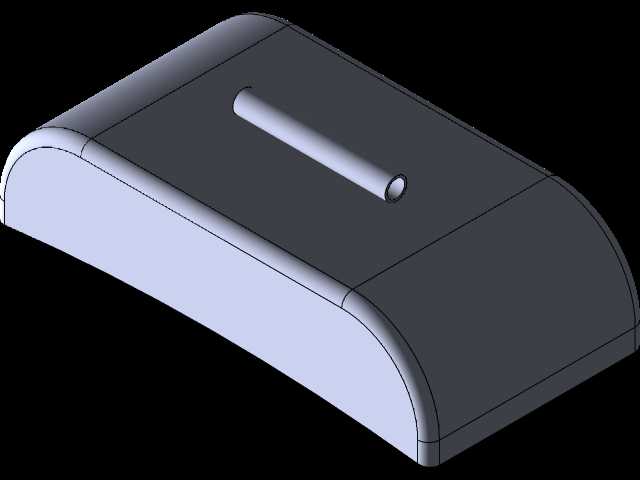

　　机身侧面的接口舱做了内嵌式密封设计，涵盖视频输出、音频输入、供电接口等常用连接端口，舱盖采用软胶包边结构，户外雨天拍摄时可阻挡泼溅雨水侵入机身内部，避免电路短路风险。机身尾部的电池仓采用卡扣锁定结构，电池装入后有明确的锁止反馈，剧烈移动拍摄时不会出现电池松脱断电的问题，同时仓体结构兼容不同容量的同规格电池，满足不同时长拍摄任务的供电需求。

　　考虑到无线传输功能的使用需求，机身内置的无线信号天线布局在机身提手内部的非金属结构区域，避免金属机身对信号造成屏蔽，可稳定实现拍摄素材的实时无线回传、远程参数调控等功能，适配现场直播、多机位协同拍摄的作业场景。低光环境下的成像稳定性保障，除了光学模组本身的大光圈设计外，机身内部的图像传感器安装结构做了被动减震设计，可抵消手持拍摄时的微小抖动，配合机身内置的电子防抖算法，在弱光环境下降低安全快门要求，减少画面拖影模糊的问题。

　　慢动作录制功能对应的结构支撑上，机身内部的存储模块做了散热通道独立设计，高码率慢动作录制时，核心处理芯片产生的热量可通过机身侧面的散热格栅快速导出，不会因为长时间高负载录制出现过热降频、录制中断的问题，散热风道做了防尘滤网设计，户外多尘环境下使用时可阻挡大颗粒粉尘进入机身内部，延长核心组件的使用寿命。

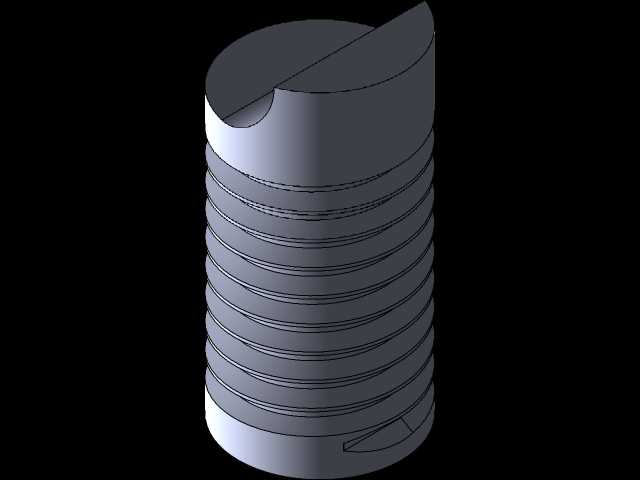

　　整机的安装边界适配方面，机身底部设置了标准的三脚架安装螺孔，螺孔周边做了金属补强结构，安装在液压云台、稳定器等支撑设备上时，可承受整机加上外接配件的总重量，不会出现螺孔滑牙、机身倾斜的问题。机身的外形尺寸控制充分考虑了便携性需求，在容纳全尺寸光学组件与大电池的前提下，机身宽度控制在单手握持的舒适区间，侧边的握持区域做了防滑橡胶覆面，表面的纹理设计可增加手掌与机身的摩擦力，出汗状态下握持也不易打滑。

　　从实际使用的结构细节来看，机身所有的操作按键都做了凸起高度差异化设计，盲操作时可通过按键的触感快速识别功能，录制按键做了红色标识与更大的按压面积，紧急拍摄场景下可快速触发录制，避免错过关键画面。机身的各个接缝处做了错位止口设计，既提升了整机的结构刚性，也可减少光线从接缝处射入机内造成的内部反光，避免对成像质量造成干扰。
