CA6140车床控制部件箱面板结构设计

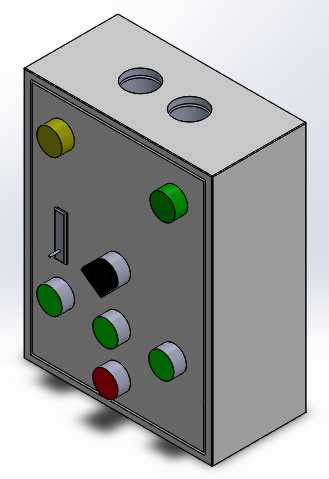

　　在普通卧式车床的电气控制系统改造与日常运维场景中，控制箱面板是操作人员与设备核心控制回路交互的直接载体，这款适配CA6140系列普通车床的控制部件箱面板，主要承担车床主电机启停、进给模式切换、冷却泵控制、急停保护等操作指令的输入承载功能，所有操作元件的布局完全贴合一线车床操作工人的作业习惯，避免操作过程中出现误触、操作距离过远等影响加工效率与作业安全的问题。从设计思路来看，面板整体采用30mm×40mm×15mm的长方体安装基准，面板安装面的平面度公差控制在0.1mm以内，确保与控制箱箱体贴合时不会出现缝隙过大导致的切削液、金属粉尘进入箱体内部的问题，顶部预留的两个通孔为控制线缆的进出预留通道，孔位边缘做了R0.5的圆角处理，

　　避免穿线时划伤线缆绝缘层造成短路隐患。面板正面的元件布局按照操作频率进行优先级排布：最上方的黄色旋钮为总电源分合开关，设置在面板左上区域，操作人员站在车床操作位时右手自然抬起即可触达，下方的长条形拨杆为进给方向切换手柄，匹配CA6140车床原有进给操作的肌肉记忆，不需要操作人员重新适应操作逻辑；黑色的旋转选择开关为主轴转速档位预选开关，周围的绿色按钮分别对应主轴正转启动、冷却泵启动、进给启动、润滑泵启动功能，最下方的红色按钮为自锁式急停按钮，按钮头部突出面板表面3mm，发生紧急情况时操作人员可以快速拍压触发设备断电保护。所有按钮的安装孔位均按照行业通用的LA39系列按钮安装尺寸设计，孔位公差控制在H7级别，

　　更换元件时不需要二次扩孔或者修配，直接可以完成标准件的替换安装。面板的侧边厚度为15mm，足够支撑所有操作元件的安装强度，即使长期频繁按动按钮、旋转开关，也不会出现面板变形导致的元件松动、接触不良问题。在实际机床改造场景中，这款面板可以直接替换CA6140车床原有老化破损的控制箱面板，不需要对原有控制箱的安装开孔进行修改，安装边界完全匹配原有箱体的安装止口，四个角的固定螺丝孔位与原有孔位完全重合，现场更换作业可以在半小时内完成，大幅降低设备停机维护的时间成本。面板表面采用哑光喷塑处理，避免车间照明光线反射晃眼影响操作人员判断元件状态，每个元件安装位旁边预留了标识铭牌的粘贴区域，方便后期根据实际改造的控制功能粘贴对应的操作标识，

　　不会出现标识与功能不匹配的误操作问题。从结构强度验证角度，面板材质选用常用的Q235冷轧钢板，厚度2mm，在承受100N的侧向按压力时变形量不超过0.05mm，完全满足车间复杂作业环境下的长期使用要求，顶部的两个穿线孔可以根据实际走线需求加装橡胶护线圈，进一步提升线缆的防护等级，适配金属加工车间多粉尘、多切削液飞溅的使用环境。不同于通用型的控制箱面板，这款面板的元件排布完全针对CA6140车床的操作逻辑优化，没有多余的冗余安装位，避免无关元件的误操作，所有操作元件的间距保持在15mm以上，操作人员戴劳保手套操作时也不会误碰到相邻的按钮，完全符合机床操作的安全规范要求。在三维建模过程中，所有安装孔位的位置尺寸都与实际实物测量尺寸保持一致，装配间隙预留合理，导入装配环境后可以直接与控制箱箱体、操作元件完成虚拟装配，验证干涉问题，减少实际加工制作时的试错成本。
