垫圈冲裁冲压工装结构设计方案

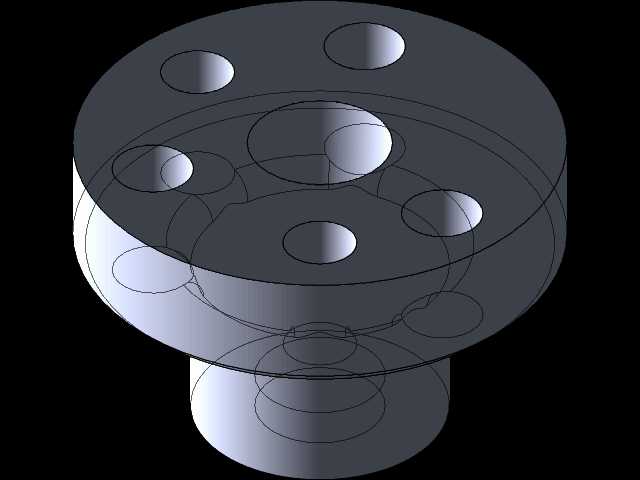

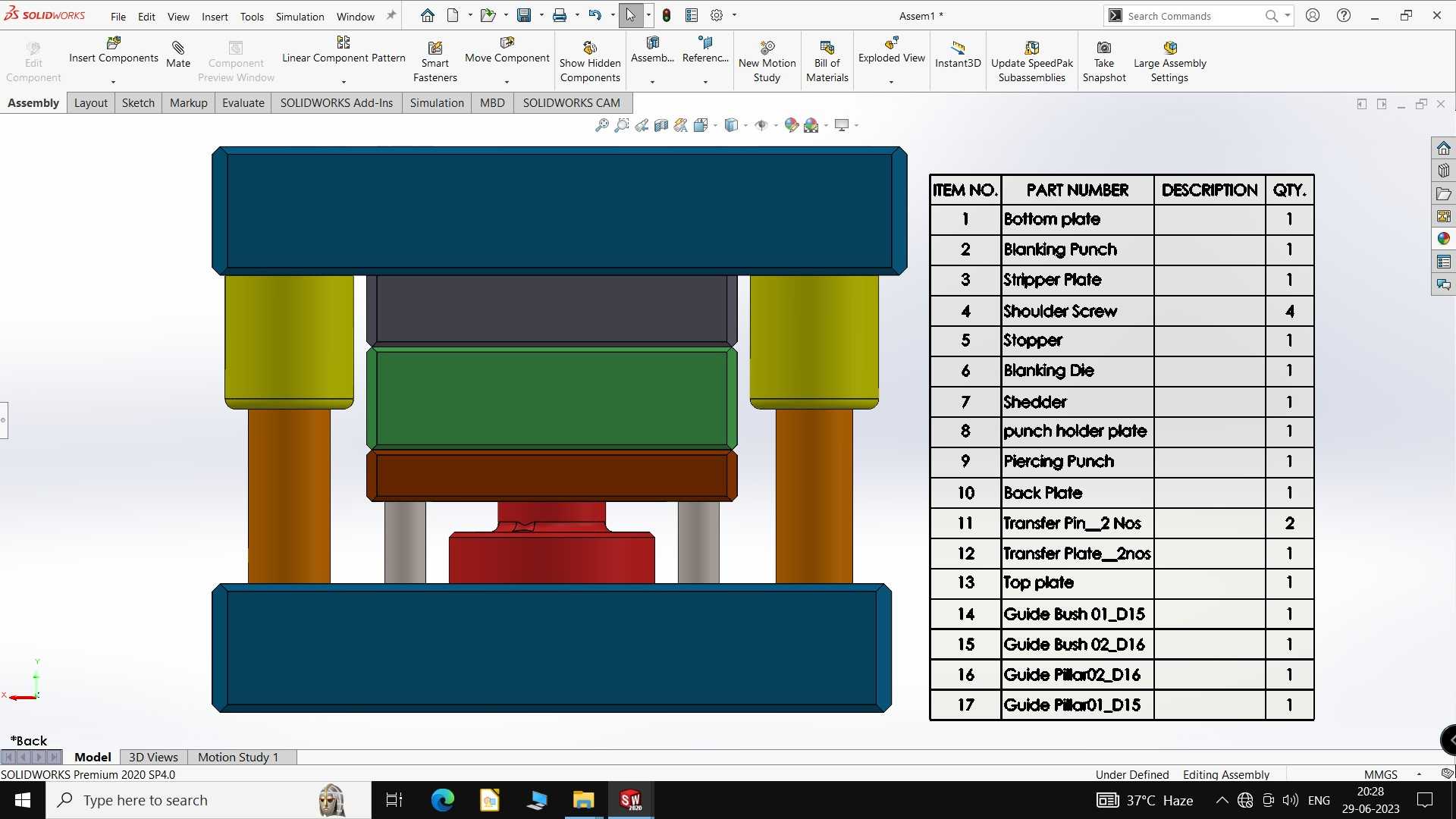

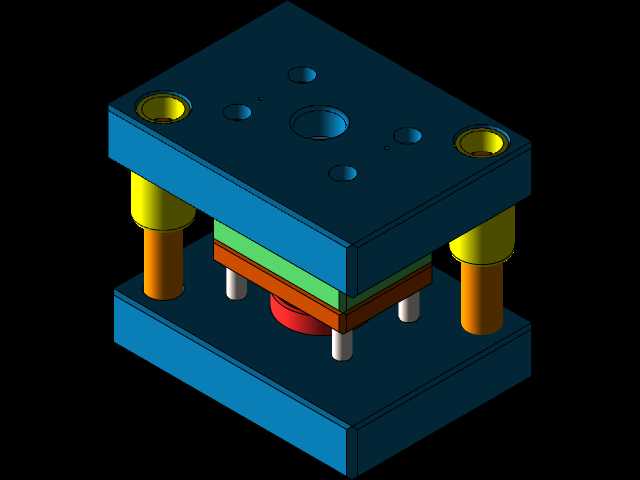

　　这套冲裁结构主要面向薄型平垫圈的批量冲压生产场景，在五金冲压加工车间里，这类工装是平垫圈量产环节的核心执行单元，适配常规开式可倾压力机的安装接口，可直接挂载在对应吨位的冲压设备滑块与工作台面之间，完成卷料或条料上垫圈零件的连续冲制成型。从结构分层来看，整套工装沿冲压运动方向依次排布上模座、上垫板、凸模固定板、卸料板、凹模板、下垫板、下模座几个核心承力层，同时配套设置导柱导套组件保证上下模合模过程的同轴精度，避免冲裁间隙偏移导致的零件毛刺过大、凸模崩刃等生产问题。导柱采用滑动配合结构，导套压装在上模座对应安装孔内，导柱固定在下模座，合模过程中导柱先进入导套完成导向，再进行冲裁动作，能有效抵消压力机滑块运动过程的微小偏载，保证冲裁刃口的均匀受力。

　　冲裁凸模与凹模的刃口尺寸按照垫圈的内外径公差要求配做，单边冲裁间隙根据加工板材的厚度与材质调整，针对常用的08F冷轧钢板料厚1-3mm的加工场景，间隙控制在料厚的5%-8%区间，既能保证冲裁断面的光亮带占比满足零件装配要求，又能降低冲裁力，延长刃口使用寿命。卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，在凸模完成冲裁回程时，将箍在凸模上的条料从凸模上剥离，保证送料动作顺畅进行；下模设置的顶料结构则会把卡在凹模孔内的成品垫圈顶出模面，配合自动送料机构可实现连续无人化冲压作业。

　　从安装边界来看，整套工装的上下模座均设置标准的T型槽安装位与模柄接口，模柄直径适配常规压力机的滑块安装孔，下模座的安装孔距匹配常见压力机工作台的T型槽间距，不需要额外做过渡连接板即可完成装夹，上下模合模状态的最小闭合高度、开模状态的最大开距都预留了足够的送料空间，条料沿导料板送入模腔时，导料板的导向间隙按照条料宽度公差设置，避免送料过程中条料偏移导致的零件缺边、废料粘连问题。

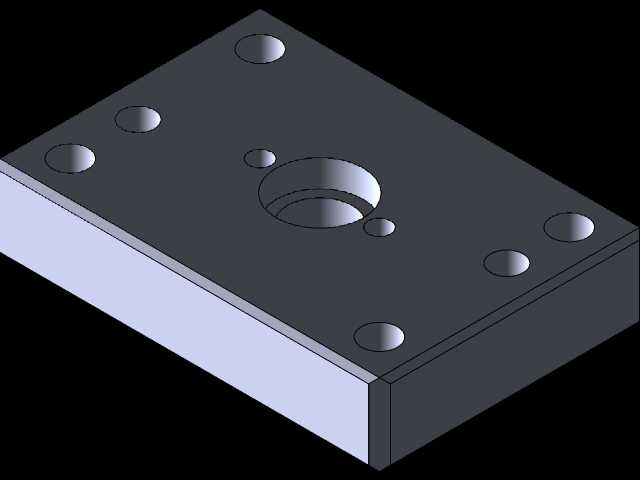

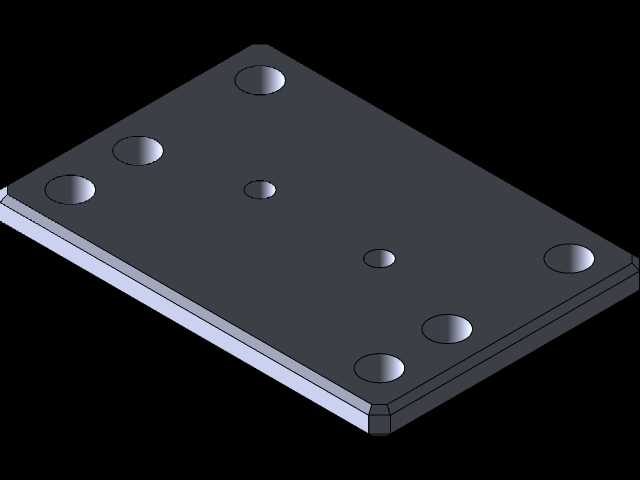

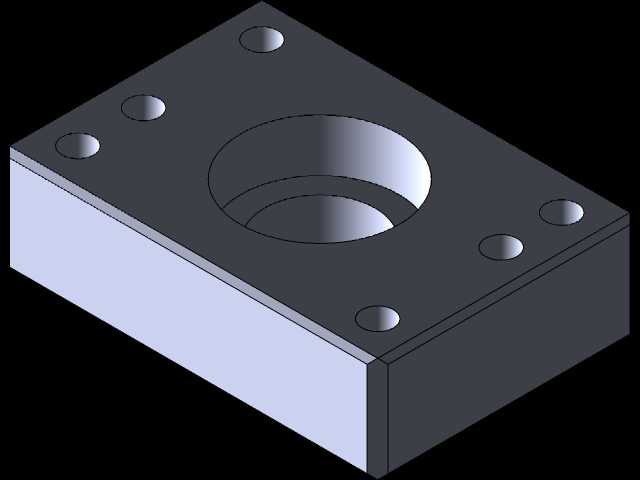

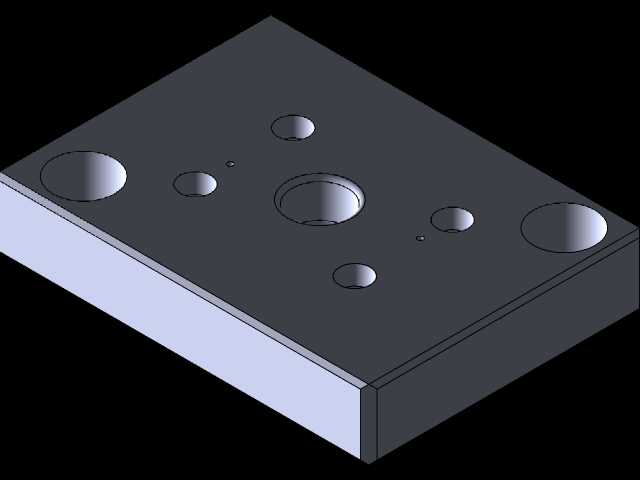

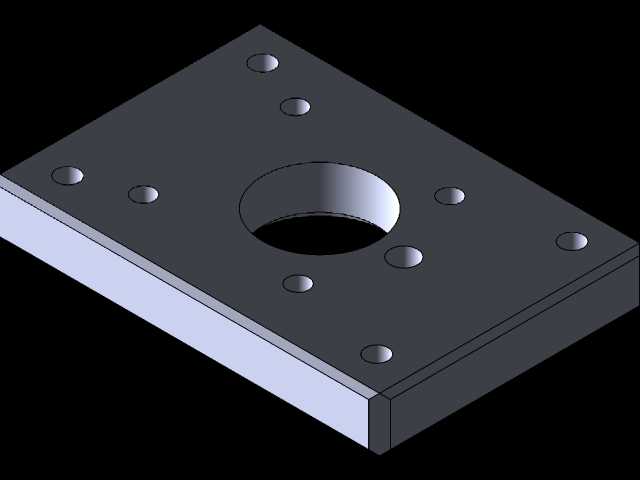

　　结构设计过程中，针对冲裁过程的受力特点，上、下垫板都选用了经过淬火处理的合金工具钢材质，分散凸模与凹模传递过来的集中载荷，避免模座被压出凹痕影响模具整体精度；凸模与固定板采用过盈配合加销钉定位的固定方式，承受冲裁过程中的轴向冲击力，防止凸模在反复冲击下出现松动移位。整套结构的零件排布充分考虑了加工与装配工艺性，所有模板类零件都采用标准矩形板件，外形尺寸统一，可直接选用标准模坯进行加工，减少非标加工的工作量；各个模板之间都设置了定位销与紧固螺钉的安装位，销钉位置避开应力集中区域，螺钉排布均匀保证模板连接的受力均衡，装配时可通过销钉快速完成各层模板的位置找正，降低装配调试的难度。

　　在实际生产应用中，这套结构可通过更换不同尺寸的凸模、凹模刃口零件，适配不同规格平垫圈的冲裁加工，不需要更换整套模架，能有效降低小批量多规格垫圈生产的工装投入成本；卸料弹簧的预压量可根据实际冲裁料厚调整，保证卸料力足够同时不会因为弹簧压缩量过大导致弹簧过早失效。导柱导套的润滑可通过预留的油槽定期加注润滑脂，减少滑动配合面的磨损，长期使用后只需要更换磨损的导柱导套即可恢复导向精度，模架部分可长期重复使用。冲裁过程中产生的废料会沿凹模的落料孔直接落入压力机工作台的废料通道，不需要额外人工清理废料，减少生产过程中的辅助作业时间，提升整体加工效率。
