三角座式起重吊钩总成结构设计

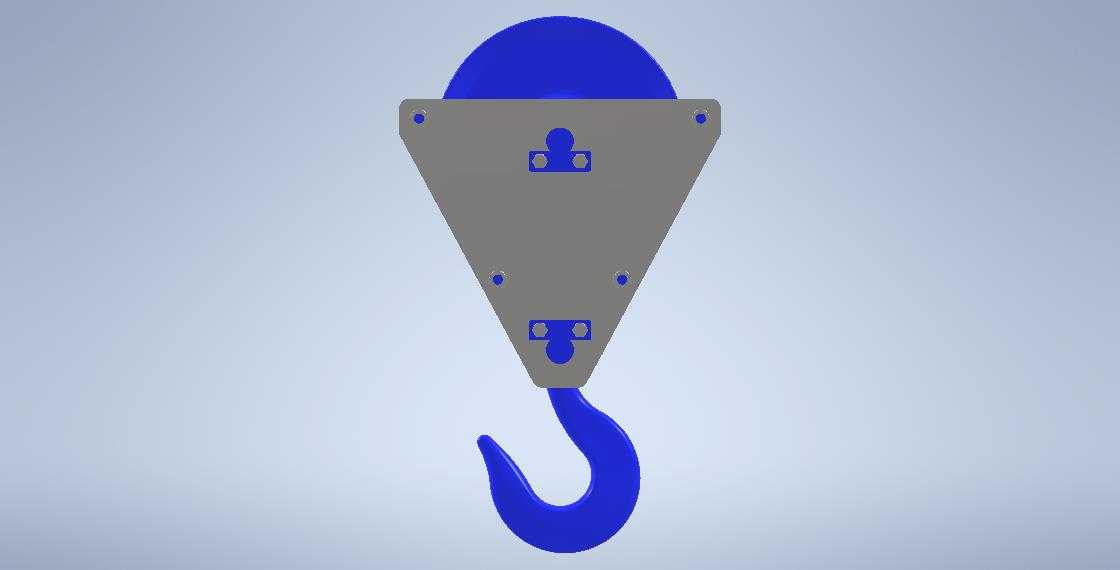

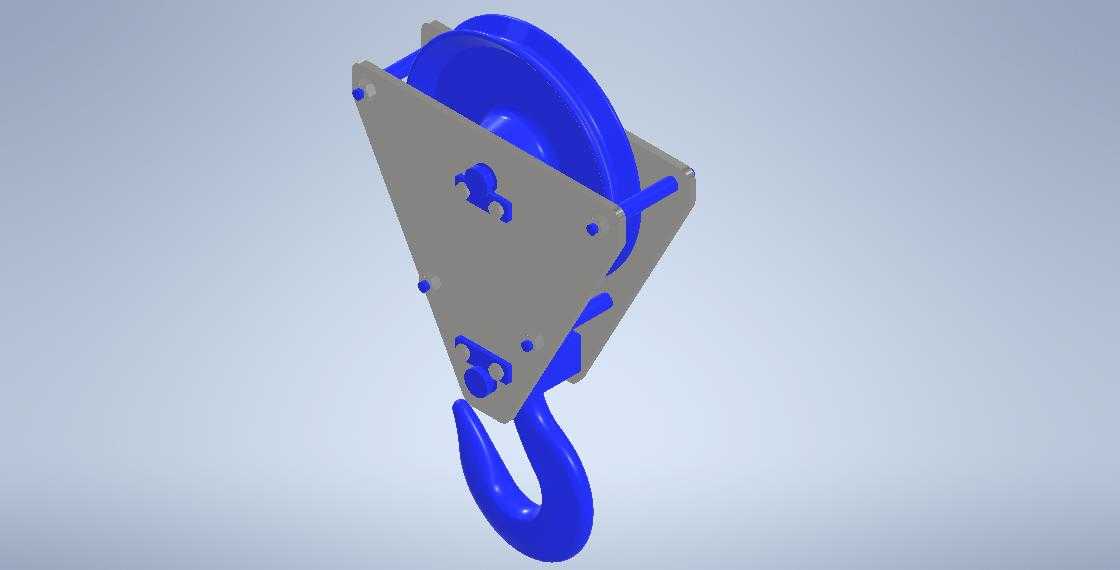

　　在车间物料周转、港口散货装卸、重型设备安装等常规起重作业场景里，吊钩作为取物承载的核心终端构件，其结构可靠性直接决定吊装作业的安全冗余，本次设计的三角座式吊钩总成，适配中小吨位的定点吊装工位，可直接配套固定轨距的电动葫芦、简易悬臂吊使用，无需额外改造原有起重设备的端部连接结构。从实际工况出发，这类吊钩常面对的是不规则形态的工件吊装，作业过程中会伴随一定幅度的载荷摆动，因此上部承载座采用三角形对称结构，相比传统的矩形吊座，三角形的受力传导路径更短，上部滑轮传递的竖向载荷可通过两侧斜边均匀分散到底部的吊钩连接位，避免局部应力集中导致的结构变形。上部集成的定滑轮直接嵌入三角座的顶部凹槽内，滑轮两侧通过销轴与座体连接，

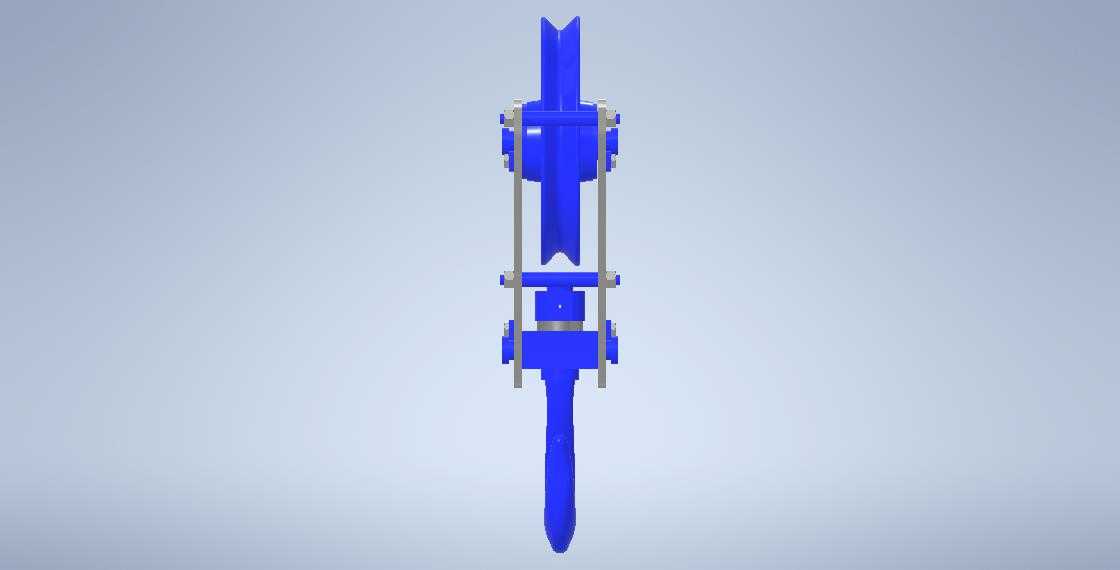

　　钢丝绳绕过滑轮后可沿滑轮槽顺畅滑动，减少钢丝绳与座体的硬摩擦，延长钢丝绳的更换周期。三角座的三个角位预留了螺栓安装孔，上部两个孔位用于滑轮销轴的端盖固定，下部两个孔位用于吊钩连接架的锁紧固定，所有孔位均做了沉台处理，螺栓锁紧后端面与座体表面齐平，不会突出剐蹭钢丝绳或周边吊装工件。下部吊钩采用锻造钩体的轮廓形态，钩尖处做了防脱挡边的预留安装位，实际使用时可加装弹簧式防脱卡，避免吊装过程中吊索从钩口滑出引发安全事故。钩体与上部三角座之间通过十字连接销轴装配，可实现吊钩在水平方向360度自由旋转，同时允许一定角度的纵向摆动，适配不同起吊角度下的载荷对中需求，避免钩体承受额外的扭转力矩。从安装边界来看，

　　该吊钩总成的上部三角座宽度适配常规1吨到3吨级电动葫芦的下端连接尺寸，整体竖向高度控制在常规起重作业的端部安全距离范围内，不会因为吊钩自身高度过大导致起升行程的过多损失，在层高有限的车间内使用时，可最大化利用有效起升高度。设计过程中对座体的板材厚度做了匹配性选型，座体两侧的加强压痕结构可在不增加整体板材厚度的前提下提升结构抗弯折能力，相比等厚度的平钢板吊座，重量降低约15%，同时承载能力满足对应吨位的静载、动载测试要求。滑轮的绳槽半径适配常规直径的起重钢丝绳，绳槽表面做了圆弧过渡处理，不会对钢丝绳产生切割性磨损，日常维护时仅需定期在销轴位置加注润滑脂，检查螺栓紧固状态即可，无需复杂的拆解维护。

　　这类吊钩总成多用于固定工位的重复性吊装作业，比如机加工车间的工件上下料转运、仓储区域的重型货物堆垛、小型设备的安装就位等场景，相比大吨位的多滑轮吊钩组，结构更紧凑，自重更轻，操作灵活性更强，作业人员可轻松手动调整吊钩的朝向，快速挂接吊具。在结构细节处理上，所有外露的棱边均做了倒角处理，避免作业过程中剐蹭操作人员或划伤吊装工件表面，钩体的弯曲半径按照常规吊索的弯折半径设计，可适配钢丝绳吊索、合成纤维吊装带、链条吊索等多种常见吊具的挂接需求，不会因为钩体弯曲半径过小导致吊索局部弯折过载。
