圆头实心铆钉紧固连接件结构设计

项目分类:通用五金配件 发布时间:2023-11-23 ID:717418
  • 圆头实心铆钉紧固连接件结构设计
  • 圆头实心铆钉紧固连接件结构设计

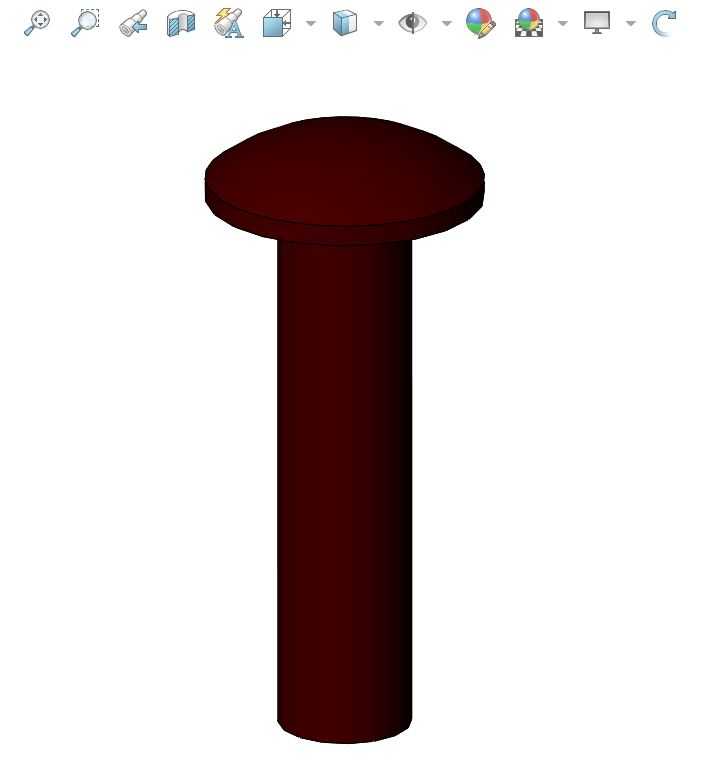

  在机械装配、钣金加工、运动器材制造等多个工业场景中,铆接作为不可拆卸的紧固连接方式,凭借连接强度高、抗振性能好、施工便捷的特性,始终占据着不可替代的位置,尤其是在承受交变载荷、冲击载荷的结构部位,铆钉连接的可靠性往往优于螺纹连接,不会出现螺纹松动、预紧力衰减的问题。这款圆头实心铆钉的设计,首先围绕铆接工艺的实际需求展开,头部采用大直径扁圆形结构,在铆接完成后能够形成足够大的承压面,分散被连接件表面的压应力,避免较薄的钣金基材在铆接压力下出现压溃、凹陷的问题,同时圆润的头部轮廓不会在装配后产生尖锐边角,减少后续使用过程中的剐蹭风险,也能降低应力集中系数,避免头部在承受载荷时出现断裂失效。

  从结构尺寸的匹配逻辑来看,铆钉杆部采用等直径圆柱设计,杆身的直径公差需要与被连接件上的预制铆孔形成合理的间隙配合,间隙值控制在0.1-0.2mm区间内,既能够保证铆钉顺利穿入多层叠合的板材,又不会因为间隙过大导致铆接后出现连接件错位、铆接偏心的问题。铆钉的头部直径与杆部直径的比例控制在1.8:1左右,这个比例是经过长期工艺验证的最优区间,既能够保证头部有足够的承压面积,又不会因为头部过大导致材料浪费、铆接时需要的冲压力超出常规铆接设备的额定范围。杆部的长度设计需要严格匹配被连接件的总叠厚,通常伸出被连接件表面的长度为杆部直径的1.2-1.5倍,这个预留长度是铆接时形成墩头的材料余量,余量过短会导致墩头成型不饱满,连接强度不足,余量过长则会导致铆接时杆部弯曲、墩头偏斜,影响装配外观与连接可靠性。

  在实际应用场景中,这类实心铆钉广泛用于健身器材的机架焊接后辅助紧固、钣金机箱的永久性拼接、机床附件的结构连接等场景,尤其是在运动器材制造领域,器材本身需要长期承受用户运动产生的交变冲击载荷,铆钉连接不会因为反复振动出现松动,能够保证设备长期使用的结构稳定性。设计过程中需要重点考虑铆接后的受力路径,当被连接件承受横向剪切力时,主要依靠铆钉杆部的抗剪强度承载,因此杆部的圆柱度公差需要控制在0.05mm以内,避免杆部存在锥度导致剪切面受力不均,局部应力过大出现剪切断裂。当被连接件承受轴向拉脱力时,主要依靠两端的头部与墩头的承压面承载,因此头部与杆部的过渡位置采用小圆弧过渡,避免直角过渡产生的应力集中,在反复载荷作用下出现头部从杆部撕裂的问题。

  从安装边界的角度考虑,这类铆钉的铆接作业不需要复杂的配套设备,采用常规的手动铆枪、气动铆压机或者液压铆接设备都可以完成作业,铆接作业时需要保证铆头与铆钉杆部的同轴度,偏差不超过0.3mm,否则会导致墩头偏心,降低连接强度。在多层板材连接场景下,需要提前将叠合的板材压紧,消除板材之间的间隙后再穿入铆钉进行铆接,避免铆接完成后板材之间存在间隙,使用过程中出现相对窜动产生异响、磨损。针对不同材质的被连接件,铆钉的材质也需要做匹配调整,如果被连接件是普通碳钢型材,铆钉可以采用低碳钢材质,保证足够的抗剪强度;如果被连接件是不锈钢板材或者铝合金板材,铆钉需要采用同质材质,避免不同金属接触产生电化学腐蚀,影响连接结构的使用寿命。

  在三维建模过程中,这类零件的建模逻辑需要兼顾生产加工的工艺性,头部与杆部的过渡圆弧不能随意设定,需要符合冷镦成型的工艺要求,避免出现过小的内凹结构导致冷镦模具出现应力集中、寿命缩短。杆部的端面需要做微小的倒角处理,方便穿入铆孔,也避免杆部端面的毛刺在穿入过程中刮伤铆孔内壁,影响装配精度。整个零件的结构没有复杂的曲面特征,所有特征都是回转体结构,建模时采用旋转凸台特征即可完成主体结构,不需要额外的复杂特征,但是每一处尺寸的公差设定、结构比例的选择,都需要结合实际的铆接工艺、受力需求、安装场景来确定,不能只按照外观比例随意绘制,否则生产出来的铆钉在实际使用中会出现各种装配问题、强度问题,无法满足工业场景的使用要求。
