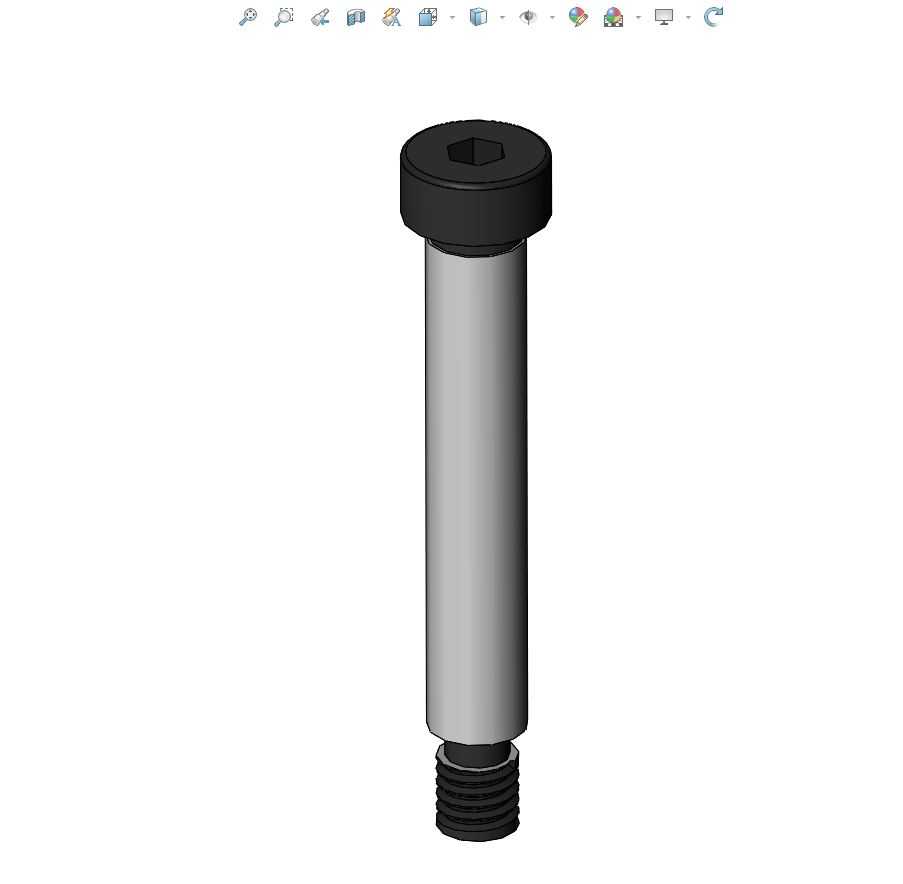

内六角圆柱头带肩限位螺钉三维结构

　　这类带肩螺钉在工装夹具、精密机床附件、模具装配场景里的使用频率极高，和普通全螺纹内六角螺钉不同，它的光杆轴肩部分是核心功能段，装配时轴肩端面直接抵靠被连接件的定位面，既能提供精准的轴向限位，又能承受比普通螺钉大得多的横向剪切载荷，很多需要反复拆装、定位精度要求在0.02mm以内的连接部位，都会优先选用这类结构的紧固件。从结构设计逻辑来看，螺钉头部采用标准内六角驱动形式，对应的内六角对边尺寸和同规格圆柱头螺钉保持通用，现场装配时不需要准备特殊规格的扳手，普通公制或英制内六角扳手就能完成锁紧操作，头部的圆柱外径比轴肩段大出一个台阶，这个台阶面在锁紧时会和被连接件的沉孔端面完全贴合，既可以分散锁紧时的压应力，避免软质被连接件表面被压溃，

　　又能在螺钉承受反向冲击载荷时提供额外的抗拉脱阻力。光杆轴肩部分的尺寸公差通常会控制在h7级别，装配时和被连接件的安装孔采用间隙配合或者小间隙过渡配合，这一段的表面粗糙度要求达到Ra1.6以下，既可以减少装配时的摩擦阻力，又能保证横向受载时的受力均匀，避免局部应力集中导致轴肩断裂。尾部的螺纹段长度比轴肩段短，螺纹规格和轴肩直径保持固定的配比关系，比如3/8英寸规格的轴肩，配套的螺纹段会选用更小的公称直径，这样装配时螺纹段不会和安装孔发生干涉，锁紧时的轴向拉力全部通过轴肩传递到定位面，不会因为螺纹的配合间隙影响整体定位精度。在实际选型应用时，首先要确认安装边界的尺寸：被连接件的总厚度不能超过轴肩段的有效长度，

　　否则锁紧时轴肩端面无法抵靠定位面，就失去了带肩螺钉的限位和抗剪作用；头部对应的沉孔深度要略大于螺钉头部的厚度，保证装配后头部不会突出被连接件表面，避免和周边运动部件发生刮碰。很多自动化设备的直线导轨限位、夹具的定位销替代、模具的卸料板连接部位，都会用到这类螺钉，它可以同时完成连接和定位两个功能，减少单独设置定位销带来的装配工序，也能缩小整体结构的安装空间。建模过程中需要注意几个关键的结构细节：内六角孔的深度要满足标准要求，不能过浅导致扳手插入深度不足打滑，也不能过深削弱头部的结构强度；轴肩和头部的过渡位置要设置微小的退刀槽或者圆角，避免热处理时应力集中导致开裂，同时这个圆角半径要小于被连接件安装孔的倒角尺寸，

　　保证装配时轴肩端面能完全贴合；螺纹段和轴肩段的过渡位置也要设置退刀结构，保证螺纹加工到规定长度，不会出现不完整螺纹段和安装孔卡滞的问题。在承受交变载荷的工况下，这类螺钉的轴肩部分还要做相应的热处理，硬度控制在HRC32-38之间，既有足够的韧性承受冲击载荷，又有足够的表面硬度抵抗反复拆装带来的磨损。和普通螺钉相比，带肩螺钉的光杆部分和安装孔的配合间隙更小，装配后的整体连接刚度更高，在有振动的工况下不容易出现松动，很多机床的导轨压块、伺服电机的安装座连接部位，用这类螺钉替代普通内六角螺钉后，设备长期运行的连接可靠性会有明显提升。设计选型时还要注意，轴肩的直径要根据承受的横向剪切载荷计算，不能只看螺纹的抗拉强度，很多失效案例都是因为只按螺纹规格选型，导致轴肩部分受剪断裂，尤其是在频繁启停、有冲击载荷的工位，轴肩的抗剪截面要留足够的安全系数。
