健身房杠铃片多层收纳放置架结构

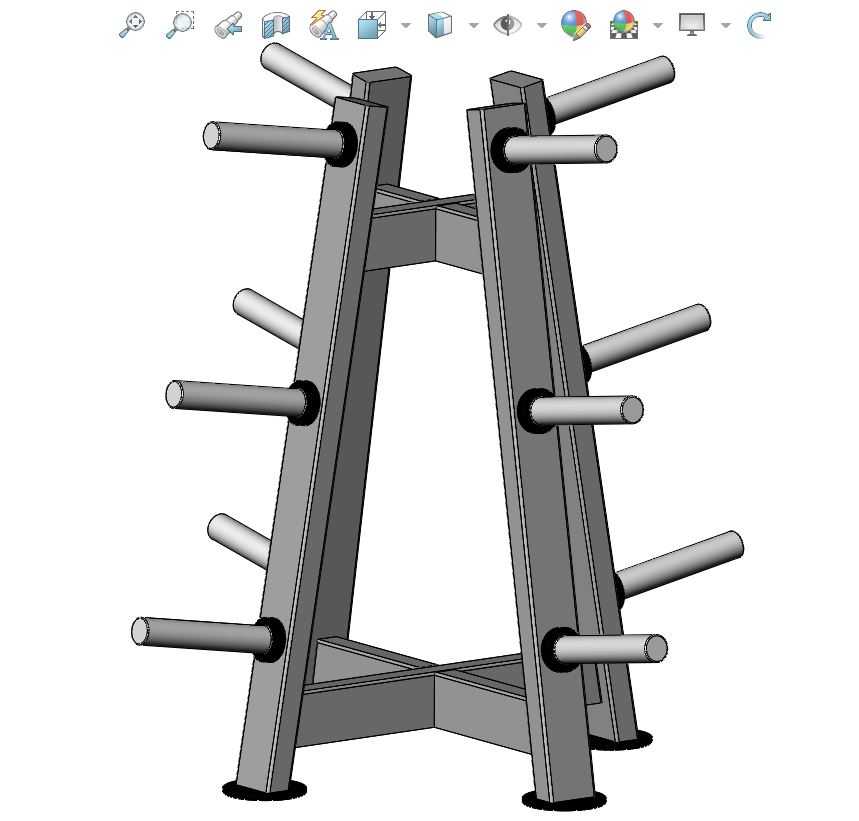

　　这款双侧对称式杠铃片收纳架，主要应用于商业健身房、单位体能训练室、私教工作室以及家庭健身区的力量训练区域，核心用途是分类规整存放不同重量规格的杠铃片，解决训练场地杠铃片随意堆放导致的场地杂乱、取片效率低、易绊倒训练人员的问题，同时能避免杠铃片直接接触地面造成的包胶层磨损、地面压痕等损耗。从结构设计来看，整体采用双侧A字型支撑架构，两侧主支撑立柱采用倾斜布置，相比垂直立柱结构，在相同占地面积下能获得更宽的支撑跨距，重心更贴近架体中心区域，即使单侧挂满大重量杠铃片，也不会出现架体侧翻的风险，架体底部设置横向连接方管，将两侧支撑结构连为整体，进一步提升整体抗扭刚度，避免长期单侧加载导致的架体变形。每侧立柱上分层布置六根水平挂杆，

　　挂杆采用向外微抬的倾斜角度设计，这个角度经过实际使用验证，既可以保证杠铃片套入后不会因为训练中的碰撞、地面震动自行滑落，又不会因为倾斜角度过大导致取片时需要额外向上抬升杠铃片增加操作力度，挂杆的外径尺寸匹配通用杠铃片的中心孔径，覆盖市面上绝大多数包胶杠铃片、铸铁杠铃片、竞赛杠铃片的安装尺寸，挂杆末端做了圆弧倒角处理，套入杠铃片时不会刮伤杠铃片的内孔包胶层，也能避免尖锐边角划伤操作人员。设计过程中优先考虑了人机工程学尺寸，最下层挂杆的离地高度控制在20厘米左右，不需要过度弯腰就能取放大重量杠铃片，最上层挂杆的高度控制在1.6米以内，普通身高的使用者抬手就能完成取放操作，不需要踮脚或者借助垫脚物，

　　中间层挂杆的间距根据不同厚度杠铃片的尺寸做了梯度设置，大重量厚片放置在下层，轻重量薄片放置在上层，符合力量训练时的取片重量逻辑。安装边界方面，架体整体占地面积仅为0.8平方米左右，不需要在地面做膨胀螺栓固定，依靠自身结构稳定性就能满足满载使用要求，放置时只需要保证架体底部四个角与地面完全接触，避免地面不平导致的架体晃动，架体与周边训练器械的预留距离不小于0.5米，就能保证人员取放杠铃片时的操作空间，不会与周边器械产生干涉。挂杆与主立柱的连接采用满焊焊接工艺，焊接位置做了打磨圆角处理，不存在应力集中的尖锐缺口，单根挂杆的额定承载能力不低于150千克，双侧满载总承载能力可达1.8吨，完全满足常规健身房的杠铃片存放需求，

　　架体表面采用哑光喷塑处理，耐磨耐刮，日常训练中杠铃片碰撞不会轻易掉漆，也不会因为训练人员的汗渍侵蚀出现生锈问题。在实际使用场景中，这款收纳架可以将不同重量的杠铃片按颜色、重量分层放置，训练前可以快速找到需要的重量片，训练后也能快速归位，大幅提升训练场地的整理效率，同时规整的摆放也能提升健身区域的视觉整洁度，避免零散堆放的杠铃片占用训练通道，降低场地内的磕碰风险。结构建模过程中，所有管材的壁厚、焊接位置的焊脚尺寸都做了参数化设置，可以根据实际使用场景的承载需求调整管材规格，比如家用场景可以适当减小壁厚降低成本，商业高频使用场景可以加大壁厚提升耐用性，挂杆的长度也可以根据需要存放的杠铃片数量做调整，不需要改动整体支撑结构就能完成适配。
