异形手柄式钣金安装固定支架结构

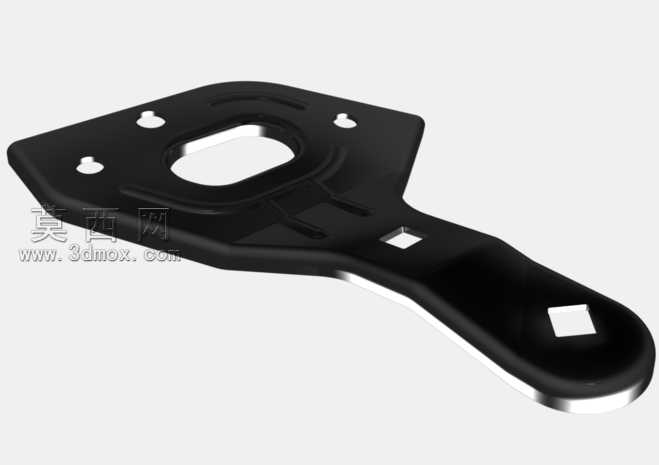

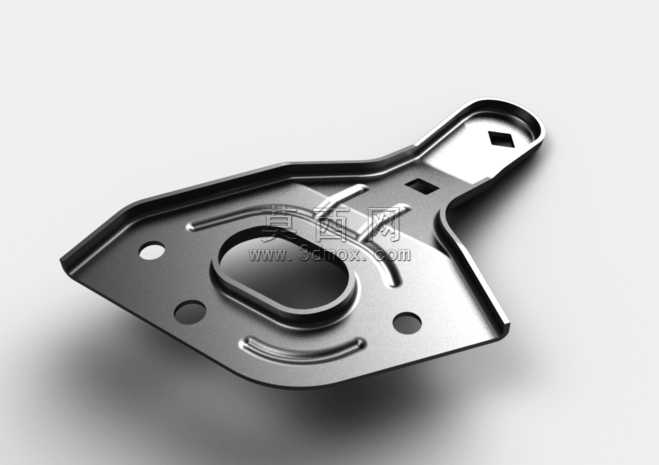

本作品为一款异形手柄式钣金安装固定支架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循钣金加工工艺规范，对每一处折弯、开孔、切边特征都做了工艺性校验，确保模型可直接对接冲压、折弯生产工序。建模阶段先绘制主体轮廓草图，以等厚度钣金基体特征生成基础片体，再依次添加多组安装定位孔、中部镂空减重孔、尾部方形功能孔，以及边缘的定位凸点特征，所有孔位的位置度、孔径公差都参照通用五金安装标准设定，保证实际装配时的适配性。材质设定上选用冷轧钢板作为基础基材，表面做黑色哑光喷塑处理，渲染阶段调整了材质的粗糙度、金属度参数，还原喷塑层细腻的微磨砂质感，同时对钣金边缘的折弯圆角做了高光处理，模拟金属件边缘轻微的反光效果，整体渲染效果贴近真实量产工件的视觉表现。结构设计上，主体宽面区域设置三组安装定位点，中部大尺寸镂空区域既可以降低零件整体重量，也能为装配时的对位操作提供观察窗口，延伸的手柄段做了贴合握持弧度的收窄造型，尾部的方形孔可配套对应规格的工具实现快速锁紧或解锁，整体结构兼顾安装固定功能与手动操作的便利性。设计思路围绕实用化需求展开，摒弃冗余装饰特征，所有结构特征都服务于安装定位、手动操作、减重省料的核心需求，折弯半径的选取匹配常规钣金折弯模具规格，开孔尺寸避开冲压加工的最小孔径限制，零件展开后的排样可最大化提升板材利用率，降低量产时的材料损耗，模型的特征树逻辑清晰，可根据实际安装需求快速调整孔位位置、折弯角度与整体尺寸，适配不同的安装场景。
