CA6140车床配套六角锁紧螺母结构设计

　　在普通卧式车床的进给传动、刀架锁紧、尾座固定等多个核心功能模块中，六角螺母是承担螺纹副锁紧、载荷传递、间隙调整功能的基础连接件，本次设计的螺母针对CA6140车床的实际装配工况做了适配优化，完全匹配设备原有安装接口的尺寸公差要求。从实际应用场景来看，CA6140车床作为机械加工车间应用最广泛的通用加工设备，日常加工过程中会持续承受切削振动、交变载荷、温度变化带来的应力影响，配套的螺母不仅要满足静态下的锁紧力要求，还要在长期振动工况下保持螺纹副不松脱，避免因连接件失效导致加工精度下降甚至设备故障。

　　设计过程中首先确定了螺纹参数的匹配性，针对CA6140车床常用的公制粗牙连接螺纹规格做了适配，螺纹牙型严格遵循普通螺纹的公差标准，牙侧角偏差控制在允许范围内，保证和对应规格的螺栓、丝杠配合时，螺纹接触面积达到设计要求，避免局部应力集中导致的螺纹滑牙、变形问题。螺母的外形采用标准六角结构，对边尺寸、对角尺寸、螺母厚度都经过尺寸链校核，既保证拧紧时扳手有足够的接触施力面，又不会因为外形尺寸过大和周边的压板、轴套、床身结构产生安装干涉，安装边界完全适配车床原有安装位置的空间余量，替换原有配件时不需要对周边结构做任何二次加工。

　　从功能特性来看，这款螺母的支撑面做了平面度公差控制，和被连接件表面贴合时接触均匀，锁紧后不会出现偏载导致的局部压应力过大问题，避免长期使用后支撑面压溃导致的预紧力损失。螺纹部分的收尾长度、退刀结构都做了优化，既保证螺纹有效旋合长度满足载荷要求，又不会因为螺纹过长导致安装时顶到螺纹末端的退刀槽结构，装配过程中可以顺畅旋入到位。考虑到车床加工时会接触到切削液、金属切屑，螺母的棱边都做了微小倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少切屑在六角棱边处的堆积，日常设备维护时拆卸更加方便。

　　设计思路上没有做多余的异形结构，完全遵循工业紧固件的实用化设计原则，所有尺寸都围绕实际装配需求、载荷需求确定：六角头的厚度经过抗扭强度校核，达到额定拧紧力矩时不会出现六角头变形、打滑的问题；螺纹的有效旋合长度按照螺纹连接件的设计规范选取，保证螺纹副的承载能力匹配CA6140车床对应连接位置的最大工作载荷，即使在满负荷切削的极端工况下，螺纹连接也能保持足够的连接刚度，不会出现连接松动导致的刀架位移、尾座偏移等影响加工精度的问题。

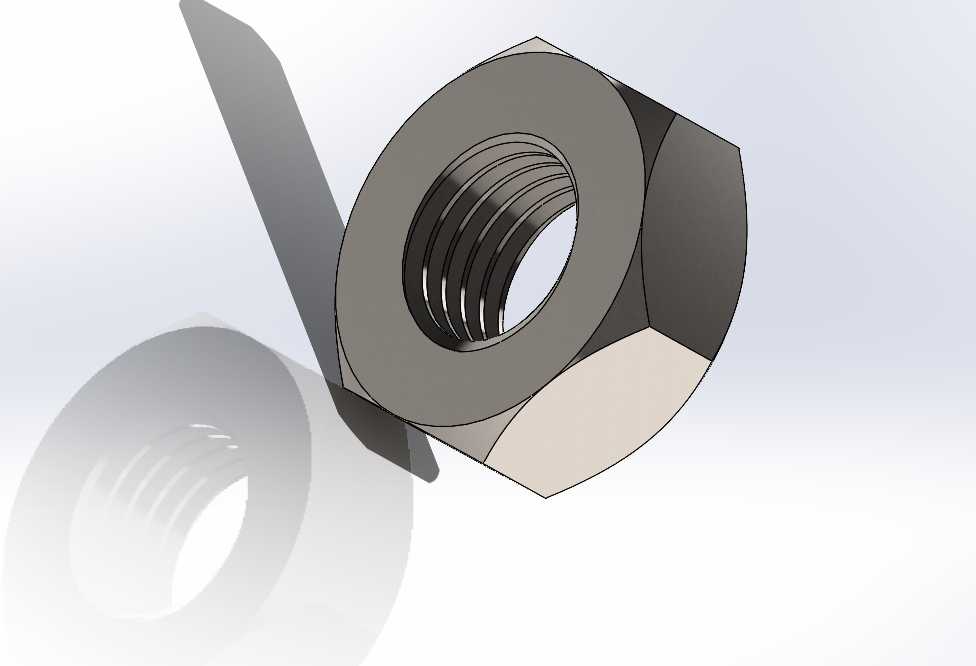

　　在实际装配场景中，这款螺母可以适配CA6140车床的多个连接位置，不管是刀架部件的丝杠锁紧、进给箱的端盖固定，还是尾座套筒的锁紧机构、床身压板的间隙调整，都能满足使用要求。建模过程中还原了真实加工后的细节特征，包括支撑面的加工纹理、螺纹的牙型细节、倒角的尺寸精度，用于装配仿真时可以准确模拟螺母和周边零件的配合关系，验证装配过程中是否存在干涉问题，也可以用于车床维修配件的加工参考，按照模型尺寸加工出的实物可以直接替换设备上的原有失效配件，不需要额外修配。

　　针对车床工作时的振动工况，螺母的螺纹配合公差选取了中等精度的过渡配合等级，既保证装配时的顺畅性，又能让螺纹副之间有足够的摩擦力矩，在没有额外防松结构的场景下也能保持较好的防松效果，如果用于振动更大的加工工况，也可以配合弹簧垫圈、止动垫片使用，螺母的支撑面尺寸完全适配标准规格的防松垫圈，不需要调整安装尺寸。整个模型的结构没有冗余设计，所有特征都服务于实际使用需求，没有为了外观添加不实用的结构，完全符合工业紧固件的设计逻辑，对于从事车床维修、设备改造、紧固件选型的工程人员来说，模型的尺寸参数可以直接作为设计参考，减少重复建模的工作量，也能通过装配仿真提前验证连接结构的合理性。
