CA6140车床配套活塞结构三维设计

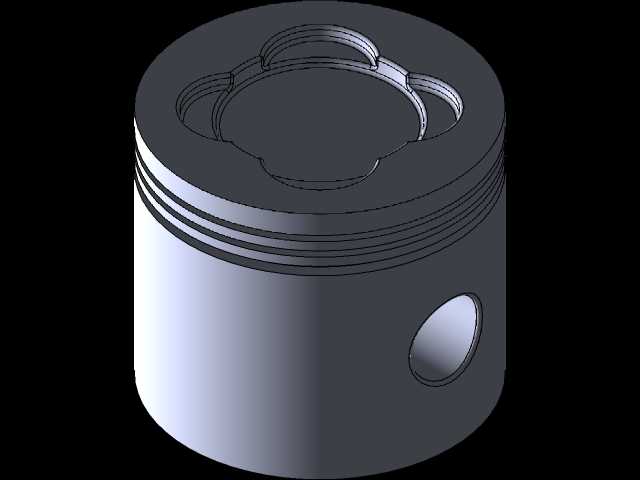

　　在普通卧式车床的润滑系统、进给机构液压驱动单元中，活塞是实现压力能向直线往复机械能转换的核心执行零件，本次建模的活塞适配CA6140系列车床的配套液压回路，可直接用于车床液压系统的动作执行环节，承担驱动尾座套筒伸缩、卡盘自动夹紧松开、进给过载保护触发等实际工况下的动力传递功能。从结构设计逻辑来看，该活塞采用整体式圆柱主体结构，头部设计有三道环形密封槽，用于安装活塞环，既可以保证活塞在缸筒内往复运动时的密封性能，减少液压油的内泄漏量，也能通过活塞环的微量刮油作用，维持缸筒内壁的油膜均匀分布，降低运动副之间的摩擦损耗。活塞顶部采用了异形凹坑造型，并非传统的平顶设计，这一结构主要是为了适配CA6140车床对应液压回路的油液冲击方向，

　　在压力油进入缸腔时，凹坑结构可以对油液流场进行导流，减少高压油直接冲击活塞顶面造成的局部应力集中，同时也能在活塞运动到上止点位置时，预留出足够的油液缓冲空间，避免活塞与缸盖发生刚性碰撞，降低运行过程中的冲击噪音与零件磨损速率。活塞裙部设计为光滑圆柱面，与缸筒内壁保持合理的配合间隙，既可以为活塞的往复运动提供导向作用，也能承受侧压力带来的径向载荷，避免活塞在运动过程中出现卡滞、偏磨的问题。裙部一侧开设的贯通销孔，用于安装活塞销，实现活塞与驱动连杆的铰接连接，销孔位置经过同轴度校核，保证活塞往复运动时的受力方向与缸筒轴线保持一致，减少附加弯矩对连杆、销孔配合面的损伤。从安装边界尺寸来看，该活塞的外径与对应缸筒的内径采用基孔制间隙配合，

　　密封槽的宽度、深度尺寸严格匹配标准活塞环的规格参数，销孔的内径尺寸适配标准活塞销的外径公差，安装时无需额外进行二次加工即可完成装配，活塞的总长度控制在对应缸筒的行程允许范围内，保证活塞在全行程运动时不会与缸筒两端的端盖发生干涉。在实际工况运行中，该活塞需要承受周期性变化的液压油压力，因此建模过程中对各部位的壁厚进行了均匀化处理，头部与裙部的过渡位置采用圆角过渡，避免应力集中导致的零件疲劳损坏，同时活塞的整体重量经过优化，在保证结构强度满足额定工作压力要求的前提下，尽可能降低运动件的质量，减少往复运动过程中的惯性力，提升液压系统的动作响应速度与运行平稳性。对于车床液压系统的维护与改装场景，该三维模型可以直接用于装配干涉检查、

　　运动仿真模拟，提前验证活塞在全行程内的运动轨迹是否与周边管路、阀件存在干涉，也可以基于该模型进行有限元受力分析，校核不同工作压力下活塞的变形量与应力分布情况，为零件的材料选型、热处理工艺制定提供数据参考。在建模过程中，所有配合面的尺寸公差、形位公差都按照机械设计手册的相关要求进行了对应设置，密封槽的粗糙度要求、销孔的圆柱度要求都在模型特征中有所体现，能够直接导出工程图用于生产加工，适配CA6140车床的备件替换需求，也可以作为同类型小直径液压活塞设计的参考模板，通过调整外径尺寸、密封槽数量、销孔位置等参数，快速衍生出适配不同缸径、不同行程液压油缸的活塞结构。
