纯化水与注射用水双管路用户点装置

　　在制药、生物制品、医疗器械生产的洁净工艺流体输送场景中，工艺用水的终端取放点位是直接影响用水水质、避免二次污染的核心环节，这套双管路用户点装置，正是针对PW纯化水与WFI注射用水两类核心工艺用水的终端使用需求设计的集成式取液结构。不同于常规单管路取水点，该结构将两类水质的输送管路、控制阀体、取液端做了集成式布局，能够在同一个安装点位满足两种不同等级工艺用水的取用需求，大幅减少洁净区墙面或工艺设备旁的管路开孔数量，降低洁净围护结构的密封施工难度，同时也缩小了终端取水装置的整体占用空间，适配洁净车间内紧凑的设备布局要求。

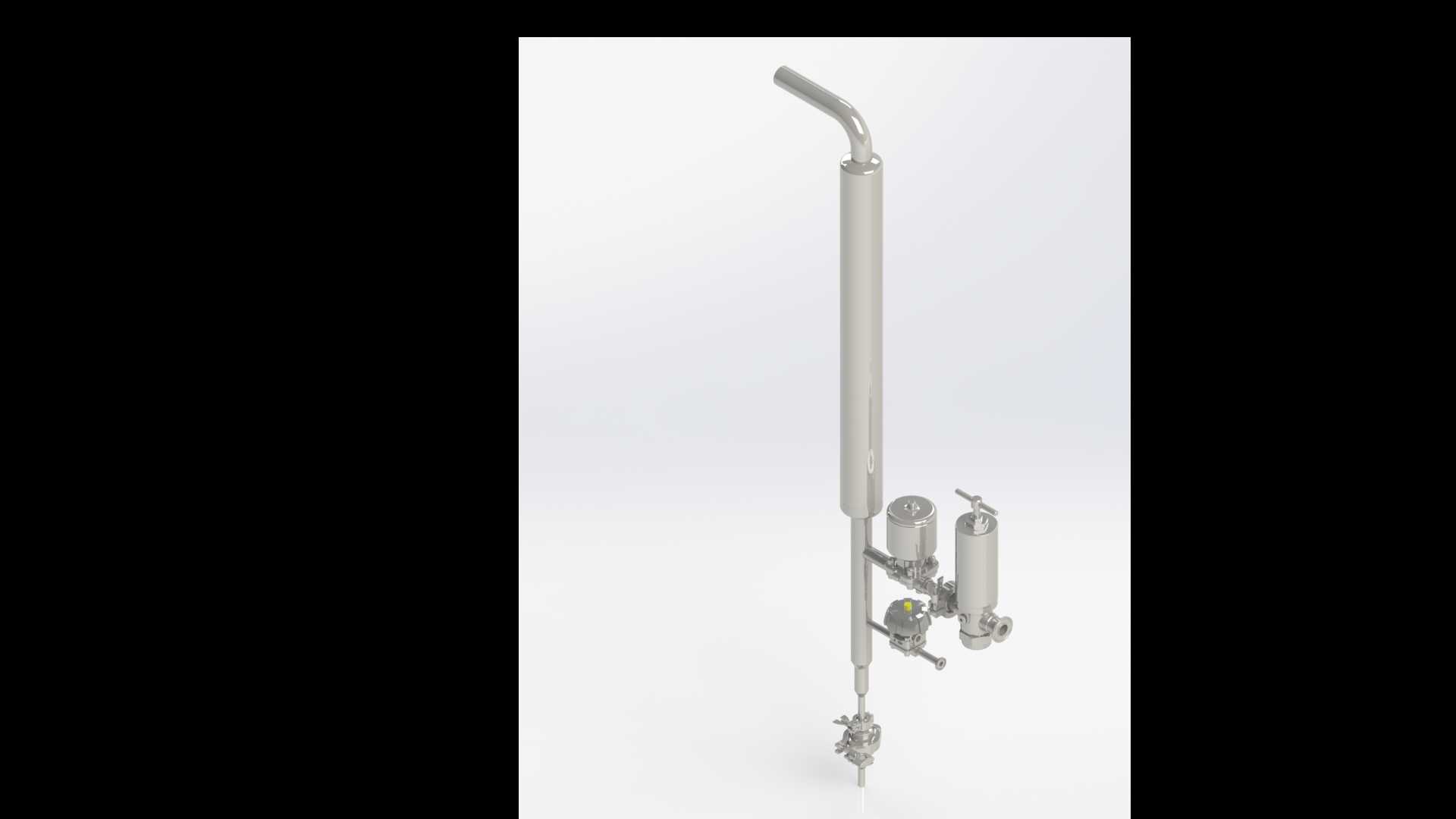

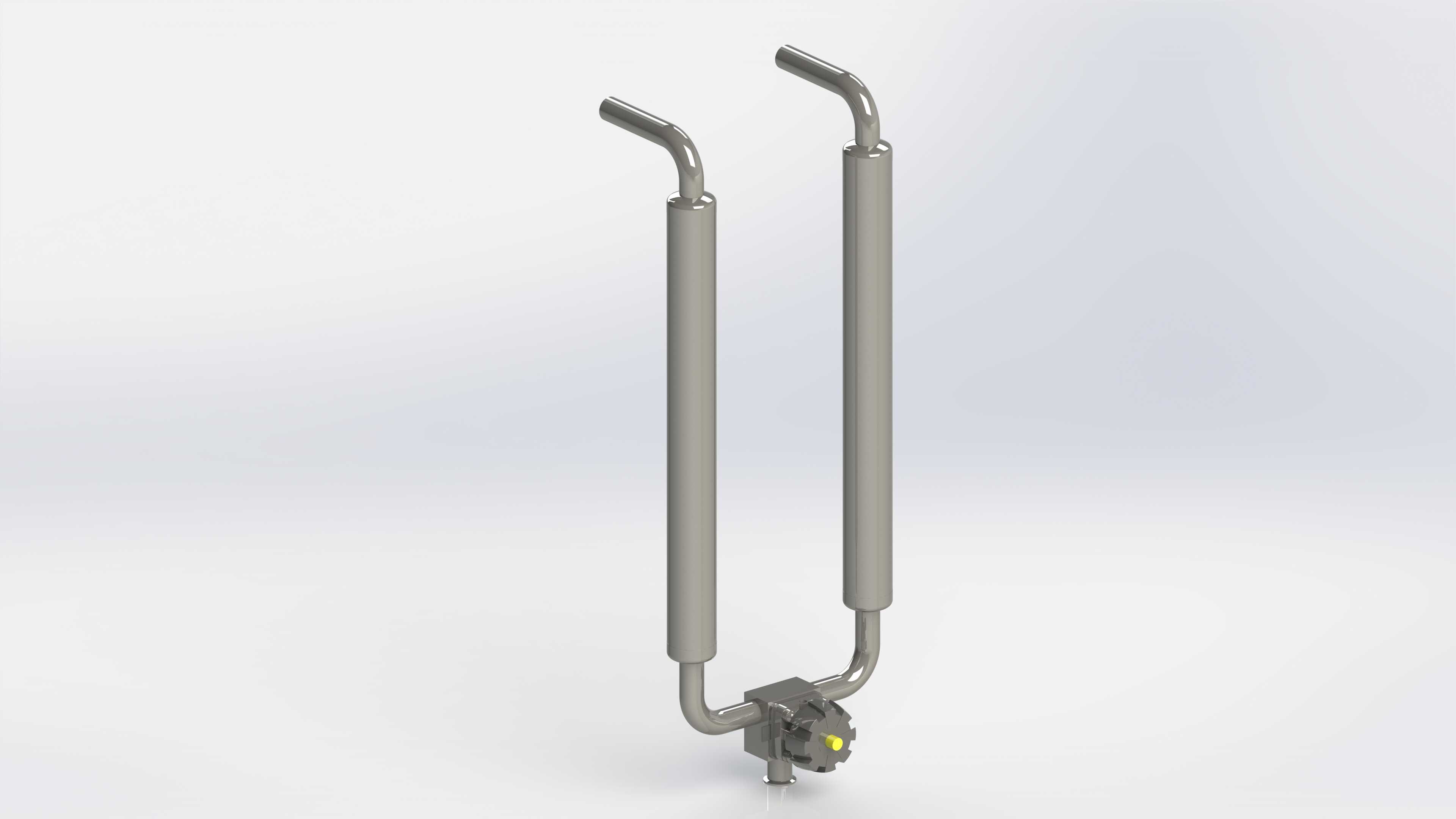

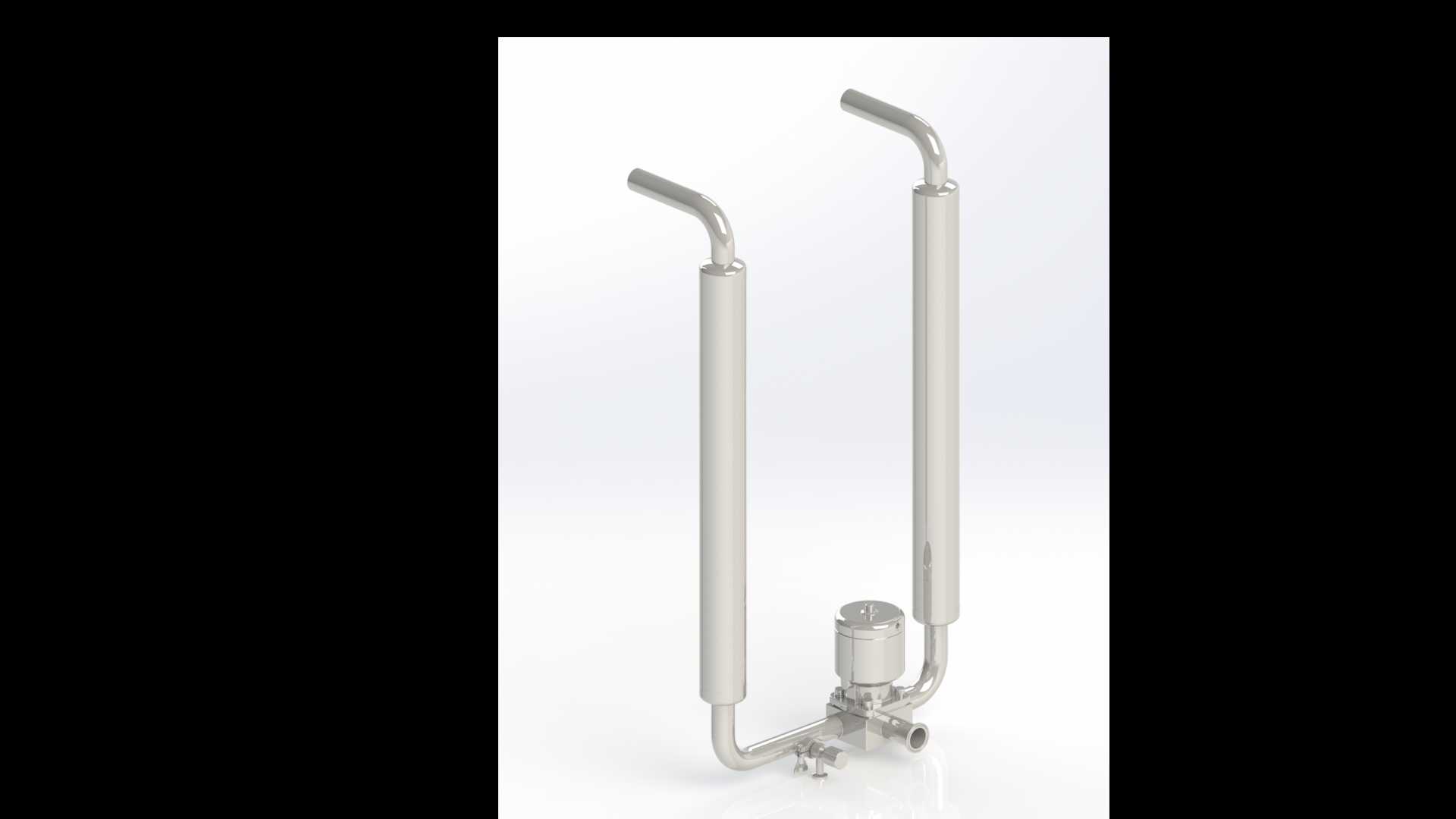

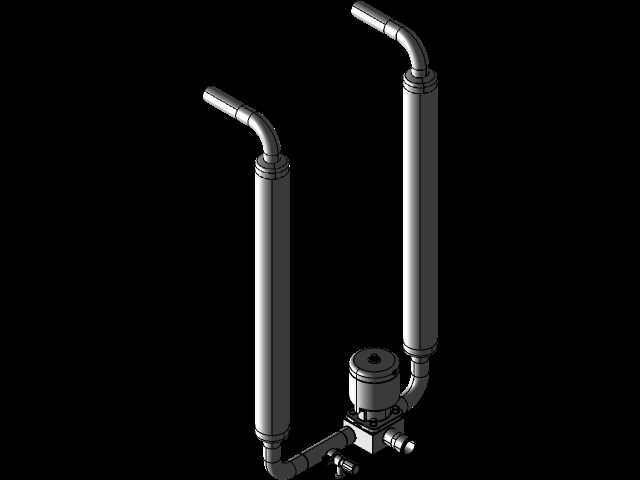

　　从实际功能层面看，装置底部的集成阀组是整个结构的核心控制单元，承担着两类管路的通断控制、流量调节功能，阀体采用卫生级无死角设计，所有流道内壁均做镜面抛光处理，不存在积液腔隙，能够满足制药行业工艺管路的自排尽要求，避免管路残留水体滋生微生物，影响水质达标。两根垂直布置的长管段分别对应纯化水与注射用水的输送流道，管身采用卫生级无缝不锈钢管材，外壁做亚光处理，适配洁净区的清洁消毒要求，不会因为长期擦拭消毒出现表面锈蚀、镀层脱落的问题。管段顶端的弯管取液端做了45度斜口朝向设计，取水时水流能够顺着容器内壁流下，避免飞溅产生气溶胶污染洁净区环境，同时弯管的长度设计预留了足够的操作空间，操作人员手持容器取水时不会碰到管路外壁，减少交叉污染的风险。

　　设计过程中首先考虑的是卫生级管路的安装规范要求，所有管路连接位置均采用自动氩弧焊接或者卫生级快装卡盘连接，不存在螺纹连接这类容易积留污垢的结构，焊接位置的内壁做充氩保护，保证焊道平整无焊瘤，不需要额外打磨就能满足卫生级流道的粗糙度要求。整体结构的安装边界做了严格控制，底部阀组的安装基面预留了标准的卫生级卡盘接口，能够直接和竖向主立管对接，不需要额外做转接管路，安装时只需要在墙面或支架上固定两个支撑点，就能承托整个装置的重量，支撑点的位置避开了管路焊接位置，方便后期维护时拆卸阀组做检修或者更换密封件。两根立管的平行间距经过反复校核，既保证两个取水端操作时不会互相干扰，同时也尽量缩小整体宽度，避免占用过多的操作面空间，顶端弯管的伸出长度控制在合理范围，既满足取水操作的空间需求，也不会因为伸出过长导致管路受力变形，影响长期使用的结构稳定性。

　　从实际使用的场景适配性来看，该装置能够适配不同洁净等级的生产区域，不管是C级洁净区的纯化水取用点，还是B级洁净区的注射用水取用点，都能通过调整阀组的密封件材质、管路抛光等级满足对应的使用要求。阀组上的操作手柄做了防滑洁净设计，表面没有缝隙，能够耐受洁净区常用的过氧化氢、酒精等消毒剂的反复擦拭，不会出现材质老化掉屑的问题。整个结构没有多余的外露零件，所有固定件都做了隐藏式设计，外表面平整光滑，没有卫生清洁的死角，日常清洁消毒时能够一次性擦拭到位，不会积留灰尘或者消毒残留。另外在管路的应力设计上，考虑到注射用水管路通常会采用巴氏消毒或者纯蒸汽灭菌的工况，整个管路的弯管位置预留了足够的热变形补偿量，在反复升温降温的过程中，管路不会因为热胀冷缩产生额外的应力拉扯，避免焊接位置出现开裂泄漏的问题，长期使用的可靠性更高。
