CA6140车床配套直径17毫米滚柱轴承

　　在普通卧式车床的主轴箱、进给箱溜板箱等核心传动单元中，滚柱轴承是承担径向重载、保障回转精度的核心支承部件，这款适配CA6140车床的滚柱轴承，直径参数为17毫米，是车床传动链中小载荷回转副的配套支承零件。从实际应用场景来看，这类小尺寸滚柱轴承多布置在CA6140车床的进给传动光杆支承位、操作手柄转轴位、溜板箱小齿轮轴支承位，这些位置的回转转速不高，但需要承受断续切削带来的径向冲击载荷，同时要保证转轴的径向跳动量控制在车床精度要求范围内，避免进给卡顿、手柄操作旷量过大等问题。从功能特性上看，滚柱轴承相比同尺寸滚珠轴承，滚动体与滚道的接触形式为线接触，径向承载能力提升40%以上，更适配车床加工时断续切削产生的冲击载荷，

　　轴承内圈与转轴采用过盈配合，外圈与安装座孔采用过渡配合，装配时通过铜棒敲击内圈端面完成压装，避免敲击外圈导致滚道变形。设计这款轴承时，首先要匹配CA6140车床对应安装位的边界尺寸，内孔直径适配对应转轴的轴径尺寸，外圈直径匹配安装座的镗孔尺寸，轴承宽度要适配安装位的轴向空间，避免与周边的齿轮、隔套、端盖产生干涉；滚动体采用圆柱滚柱设计，滚柱的直径差控制在0.002毫米以内，保证每个滚柱均匀承受载荷，避免单个滚柱过载出现点蚀；保持架采用兜孔式结构，兜孔间隙控制在合理范围，既保证滚柱转动灵活，又避免滚柱在高速回转时出现歪斜蹭碰内外滚道；轴承两侧的密封结构采用接触式橡胶密封，能够阻挡车床加工时产生的切屑碎屑、切削液进入轴承内部，

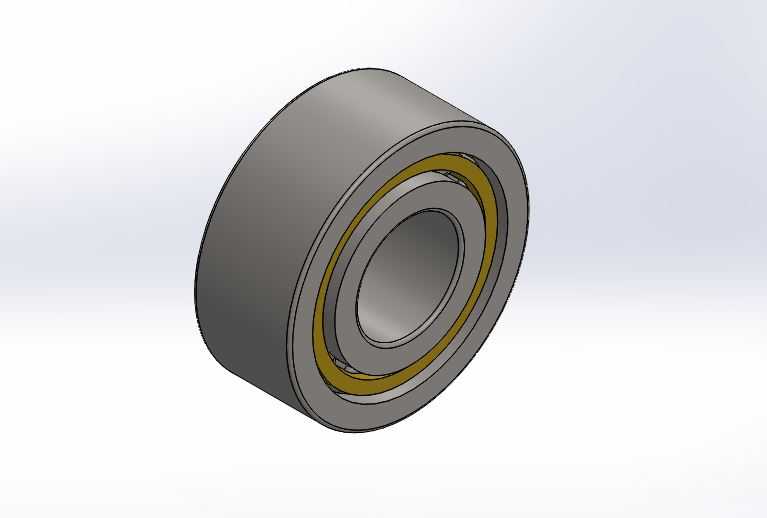

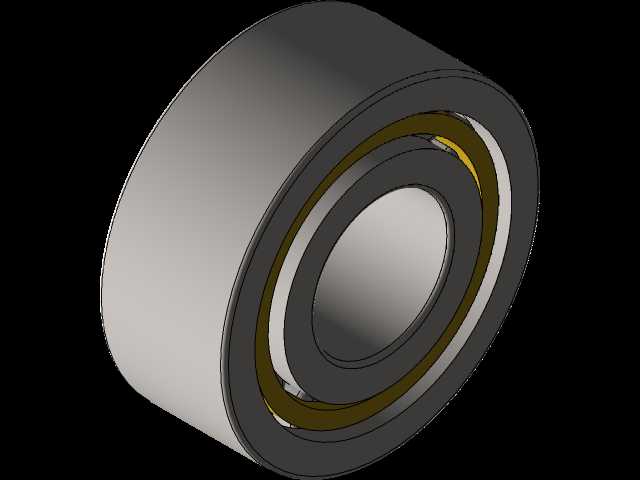

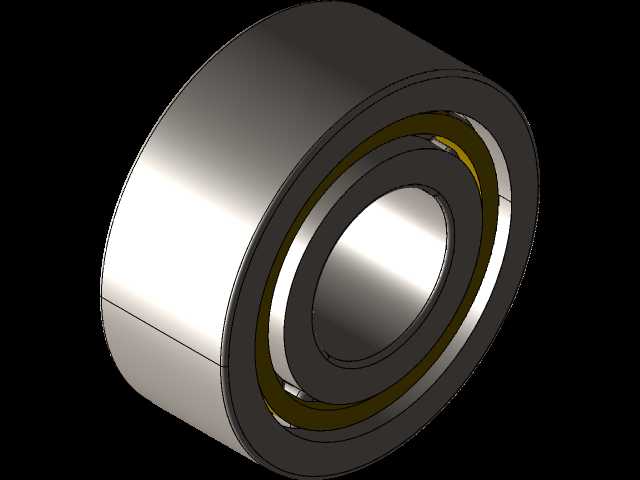

　　同时防止轴承内部的润滑脂泄漏，延长轴承的维护周期。从安装边界来看，这款轴承的轴向定位依靠轴用弹性挡圈和孔用弹性挡圈实现，装配前需要清理安装位的毛刺、铁屑，在配合面涂抹少量锂基润滑脂，压装时保证轴承端面与轴肩、座孔端面完全贴合，无倾斜间隙；装配完成后手动转动转轴，应无卡滞、异响，径向窜动量不超过0.01毫米，满足车床的装配精度要求。在实际车床运维中，这类小尺寸滚柱轴承的失效形式多为滚道点蚀、保持架磨损，多是因为装配时敲击变形、润滑脂不足、切屑进入滚道导致，建模时还原了轴承的内外圈滚道曲率、滚柱的倒角细节、保持架的兜孔结构，能够直接用于CA6140车床的传动系统装配仿真、干涉检查，也可作为机床维修备件选型的三维参考，帮助维修人员提前核对安装尺寸，避免备件选型错误导致的装配返工。
