带旋转限位的铰接式连接支撑构件

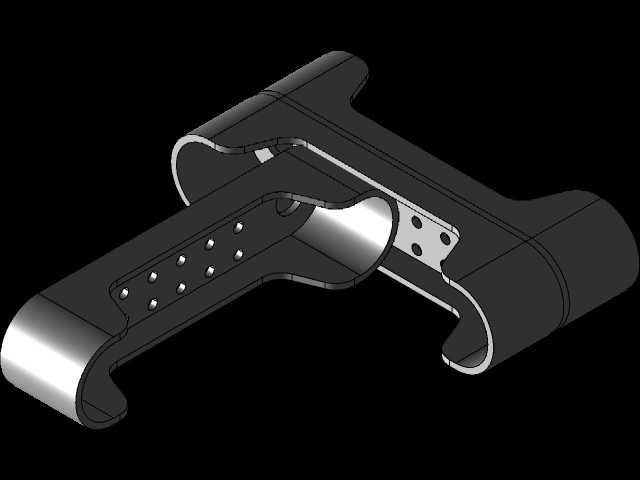

　　该构件属于机械系统中的铰接支撑类功能部件，主要应用在需要限定转动行程的工装夹具、小型操作机构、工位辅助支撑装置中，常见于生产线旁的手动操作工装、小型设备的活动连接部位，用来替代无行程限制的普通铰接结构，避免部件转动超程带来的干涉、碰撞或者操作失效问题。从结构形态来看，构件采用双侧C型抱合夹臂搭配中间铰接套筒的整体构型，两侧夹臂的弧形抱合面可以适配圆柱型的安装基体，夹臂表面预留的多组阵列安装孔，既可以通过紧固件完成与被连接件的刚性固定，也能根据实际安装需求调整固定点位，适配不同宽度的安装接触面，孔位的排布经过受力校核，避开了结构应力集中的弯折区域，保证连接后的整体刚性。中间的铰接套筒作为转动副的核心承载部位，

　　套筒内壁预留了足够的配合公差带，可以适配标准直径的铰接销轴，套筒与两侧夹臂的过渡区域采用大圆弧过渡结构，避免热处理或者长期受载时出现应力开裂的问题。构件上设置的旋转限位结构，能够将铰接部位的转动行程控制在预设范围内，其中周向360度的转动覆盖可以满足工位调整时的全周向对位需求，而25度的工作角度限位则是针对实际操作场景的功能限定，避免操作过程中活动端转动角度过大导致的工件脱落、操作力矩过载问题，限位面采用直面贴合的硬限位形式，相比弹性限位结构拥有更高的承载能力，长期使用不会出现限位行程漂移的问题。从安装边界来看，构件的整体外轮廓没有多余的外凸结构，两侧夹臂的开口尺寸经过匹配设计，安装时不需要额外拆解周边部件，

　　直接从圆柱基体的侧方卡入后再穿入铰接销轴即可完成装配，后期维护更换时也可以单独拆解该构件，不需要拆卸整个铰接副的其他组件，能够大幅降低现场维护的工时成本。在实际工况应用中，这类带限位的铰接支撑件可以用在手动工装的压紧臂连接部位，操作时工人扳动压紧臂，转动到预设的25度工作位置时限位面贴合，压紧臂刚好到达工件压紧的工作位，不会因为扳动角度过大导致压紧力过载损坏工件表面；也可以用在小型设备的活动防护挡板连接部位，挡板翻开时的全周向调整可以满足设备检修时的开阔操作空间需求，闭合工作时25度的限位角度刚好让挡板贴合设备的防护面，不会出现挡板转动过位卡入设备内部的问题。结构设计过程中，针对铰接部位的受力特点，对套筒的壁厚、

　　夹臂的弯折半径做了针对性优化，在保证整体结构强度满足额定载荷要求的前提下，尽可能缩减构件的整体重量，降低转动副的转动惯量，让手动操作时的手感更加顺畅，不会出现沉重的阻滞感。夹臂表面的安装孔采用沉孔设计，紧固件安装后钉头不会突出构件表面，避免活动过程中钉头刮擦周边的管线或者工件表面，也能减少构件转动时的外轮廓干涉风险。构件的各部位棱边都做了倒钝处理，没有尖锐的毛刺棱角，装配和操作过程中不会划伤操作人员的手部，符合机械构件的安全设计要求。从受力传递路径来看，外部载荷通过夹臂上的安装孔传递到夹臂主体，再通过夹臂与套筒的过渡区域传递到铰接销轴上，整个传力路径流畅无突变，不会出现局部载荷集中导致的结构变形，长期反复转动使用后，铰接部位的磨损量也能控制在合理范围内，保证构件的使用寿命满足工业场景的长期使用要求。
