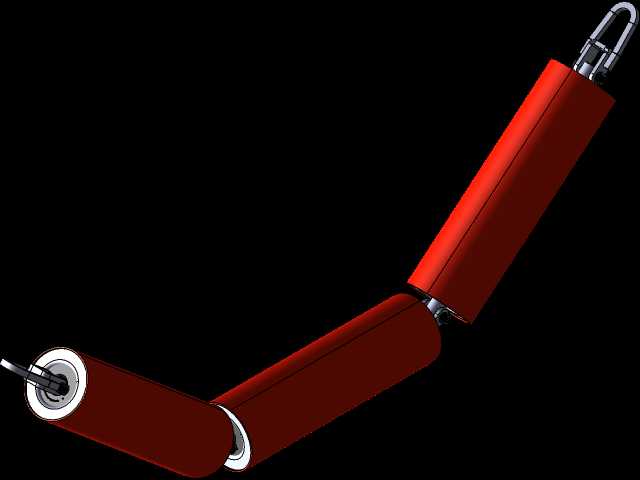

三节铰接式Garland PXS缓冲托辊组结构

　　该铰接式三节托辊组主要应用于带式输送机的受料点下方，承接从落料口下落的散状物料，通过多节铰接的柔性结构抵消物料下落的冲击载荷，避免输送带被大块物料砸伤，同时维持输送带的槽型截面，防止物料撒漏。区别于传统固定式三联托辊的刚性安装方式，该结构的三个辊体通过端部的铰接销轴串联，两端通过挂钩结构挂接在输送机的中间架纵梁上，无需额外的托辊支架与紧固件，安装时仅需将两端挂钩卡入对应安装孔位即可完成固定，大幅缩短现场安装与后期更换的作业时长。

　　从结构设计逻辑来看，三个辊体采用等径设计，中间辊体水平布置，两侧辊体可绕铰接销轴在一定角度范围内自由摆动，能够自适应输送带的张力波动与物料偏载带来的形变，当出现大块物料砸落时，相邻辊体可通过铰接点的转动分散冲击力，避免单个辊体承受过大载荷出现轴弯曲、轴承抱死的故障。辊体表面采用光滑圆柱面设计，与输送带接触面为连续圆弧过渡，不会出现传统刚性托辊组的辊间棱角，减少输送带运行过程中的弯折磨损，延长输送带的使用寿命。

　　尺寸参数方面，该托辊组展开后总长度为521mm，单节辊体长度133mm，辊体外径465mm，安装时需确认输送机中间架的挂接孔间距匹配该尺寸，挂钩的开口尺寸适配常用的槽钢纵梁翼缘厚度，安装后两侧辊体的自然槽角为30度，匹配多数通用带式输送机的槽型设计要求，无需调整中间架结构即可直接替换同规格的传统固定式托辊组。铰接销轴采用间隙配合设计，预留了足够的转动余量，同时设置了轴向限位结构，避免运行过程中销轴脱出导致辊体散落，辊体内部采用密封式轴承结构，能够阻挡散料输送场景下的粉尘、水汽进入轴承内部，降低日常维护的润滑频次。

　　在实际工况适配性上，该结构尤其适用于矿山、港口、电厂等散料输送系统的高冲击受料点，相比刚性托辊组，其柔性缓冲特性可降低物料冲击带来的输送带纵向撕裂风险，同时铰接结构允许辊组在输送带跑偏时随带面小幅摆动，自动纠正输送带的横向偏移，减少输送带边缘与机架的摩擦磨损。设计过程中针对铰接点的受力做了针对性强化，铰接耳座采用加厚钢板冲压成型，与辊体端轴的焊接位置做了圆角过渡处理，避免应力集中导致的焊缝开裂，辊体筒体采用无缝钢管加工，圆度与同轴度控制在合理公差范围内，保证高速运行时的转动平稳性，减少径向跳动带来的输送带抖动。

　　安装边界方面，该托辊组安装后最低点距离中间架纵梁的预留间隙满足常规输送场景的物料通过要求，不会出现辊体与机架刮蹭的问题，两端挂钩的挂接深度经过校核，在输送机满载运行、物料冲击最大的工况下也不会出现脱钩风险。相比同规格的缓冲床结构，该铰接托辊组重量更轻，安装维护成本更低，同时具备足够的缓冲能力，适合中等冲击载荷的受料点使用，在输送粒度不超过300mm的散状物料时，其缓冲性能与使用寿命均优于传统刚性托辊组，且能够适应一定范围内的机架安装误差，对现场安装的精度要求更低，适合老旧输送机的托辊升级改造场景。
