CA6140机床用L型立式支撑固定装置

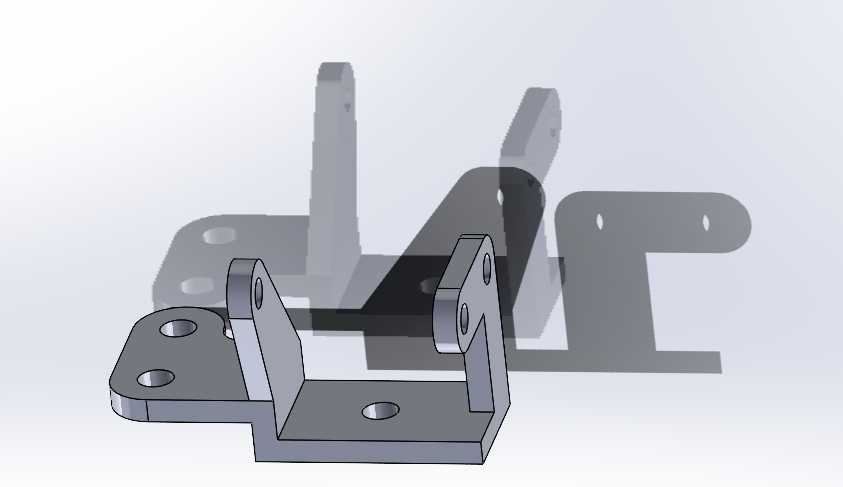

　　在普通卧式车床的日常加工与改造场景中，各类辅助工装、检测元件、管线支架的可靠固定一直是一线装配与维修人员需要反复考量的细节，这款适配CA6140车床的固定装置，正是针对车床床身、溜板或刀架旁侧的安装空间设计的专用支撑构件。从结构形态来看，该固定件采用一体化折弯式L型布局，底部为带三个沉头安装孔的水平安装基板，三个孔位呈非对称三角分布，其中两个孔位沿基板短边排布，第三个孔位设置在基板长边延伸段，这种孔位布局能够在有限的安装面上实现多点锁紧，避免单螺栓固定带来的转动窜动问题，沉孔设计可让内六角螺栓安装后头部完全没入基板平面，不会突出表面干涉后续搭载的元件。垂直向上的立板部分设置有两个同轴的铰接安装孔，孔位周边做了局部加厚凸台处理，

　　凸台与立板、水平基板之间采用圆角过渡，既消除了铣削加工时的应力集中死角，也能在承受侧向载荷时分散孔位周边的应力，避免长期受载后出现孔位变形开裂的问题。从实际应用场景出发，这类固定装置在CA6140车床的改造作业中用途十分广泛：既可以作为行程限位开关的安装支座，固定在溜板运行的行程端点位置，通过立板上的铰接孔安装碰轮触发机构，实现溜板的自动行程限位；也可以作为冷却管路的导向支架，在立板上加装管夹固定冷却喷管，将冷却液精准导向刀具切削区域；还能作为小型气动元件的安装基座，在加装自动送料、自动夹紧的辅助改造时，为小型气缸提供稳定的安装基准。设计过程中充分考虑了CA6140车床的安装边界条件，水平基板的整体宽度控制在80mm以内，

　　长度不超过120mm，能够适配床身侧面预留的T型槽间距，不需要对原有床身结构进行额外打孔改造，直接利用现有T型槽配合T型螺栓即可完成固定，垂直立板的高度控制在60mm，不会与溜板运行、刀架转位的运动路径产生干涉，立板上的铰接孔直径统一为8mm，适配常规的圆柱销、铰接螺栓标准件，不需要单独定制非标连接件。从加工工艺角度来看，该构件整体可采用45号钢整块铣削成型，加工完成后进行发黑处理提升防锈能力，也可根据实际载荷需求采用Q235钢板折弯后焊接加强筋的工艺制作，两种工艺都能满足车床工况下的强度要求，折弯焊接工艺的制作成本更低，适合小批量的现场改造使用，整块铣削的构件精度更高、长期使用稳定性更好，适合定型化的车床改造批量配套。

　　在安装使用时需要注意，水平基板与安装面之间要保证贴合度，若床身安装面存在轻微磕碰不平，可在基板下方垫0.1-0.2mm的紫铜垫片调整接触精度，三个安装螺栓要采用对角锁紧的方式逐步拧紧，避免基板受力不均产生翘曲，立板上搭载的元件重心要尽量靠近立板与基板的连接转角处，减少悬臂长度带来的附加弯矩，若需要搭载重量超过1kg的元件，可在立板外侧与水平基板之间加装三角加强筋，进一步提升整体结构的刚性。这类固定装置看似是不起眼的小型结构件，但在机床的实际运行中，可靠的固定结构能够避免元件松动、移位带来的加工误差甚至安全隐患，其孔位布局、结构尺寸的设计都完全贴合CA6140车床的现有结构参数，不需要复杂的现场适配调整，就能直接投入使用，是车床日常维修、数控化改造、辅助功能加装过程中实用性很强的基础支撑构件。
