金属分切刀具便携运输收纳提箱

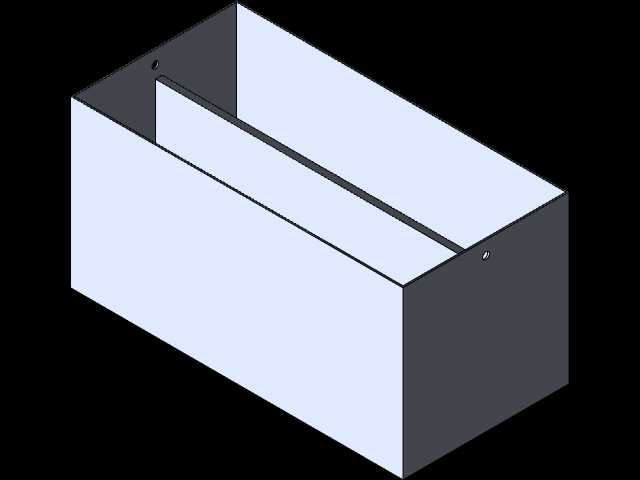

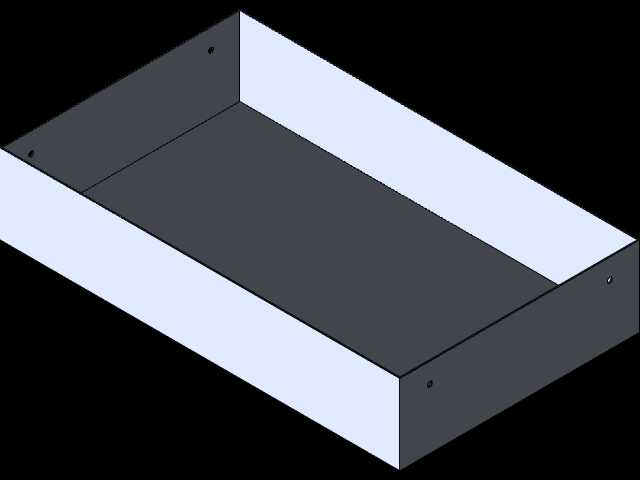

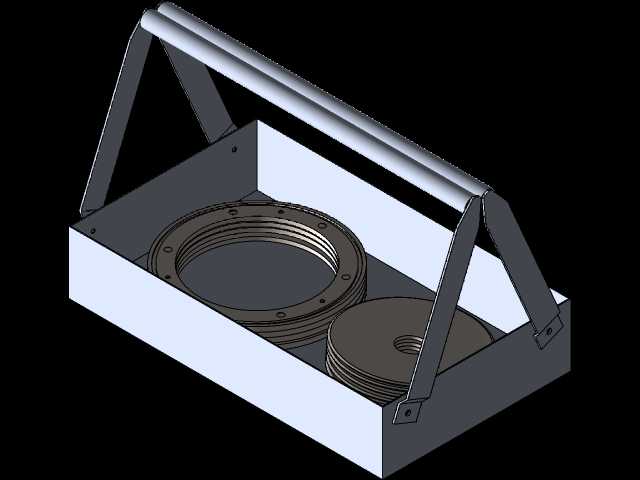

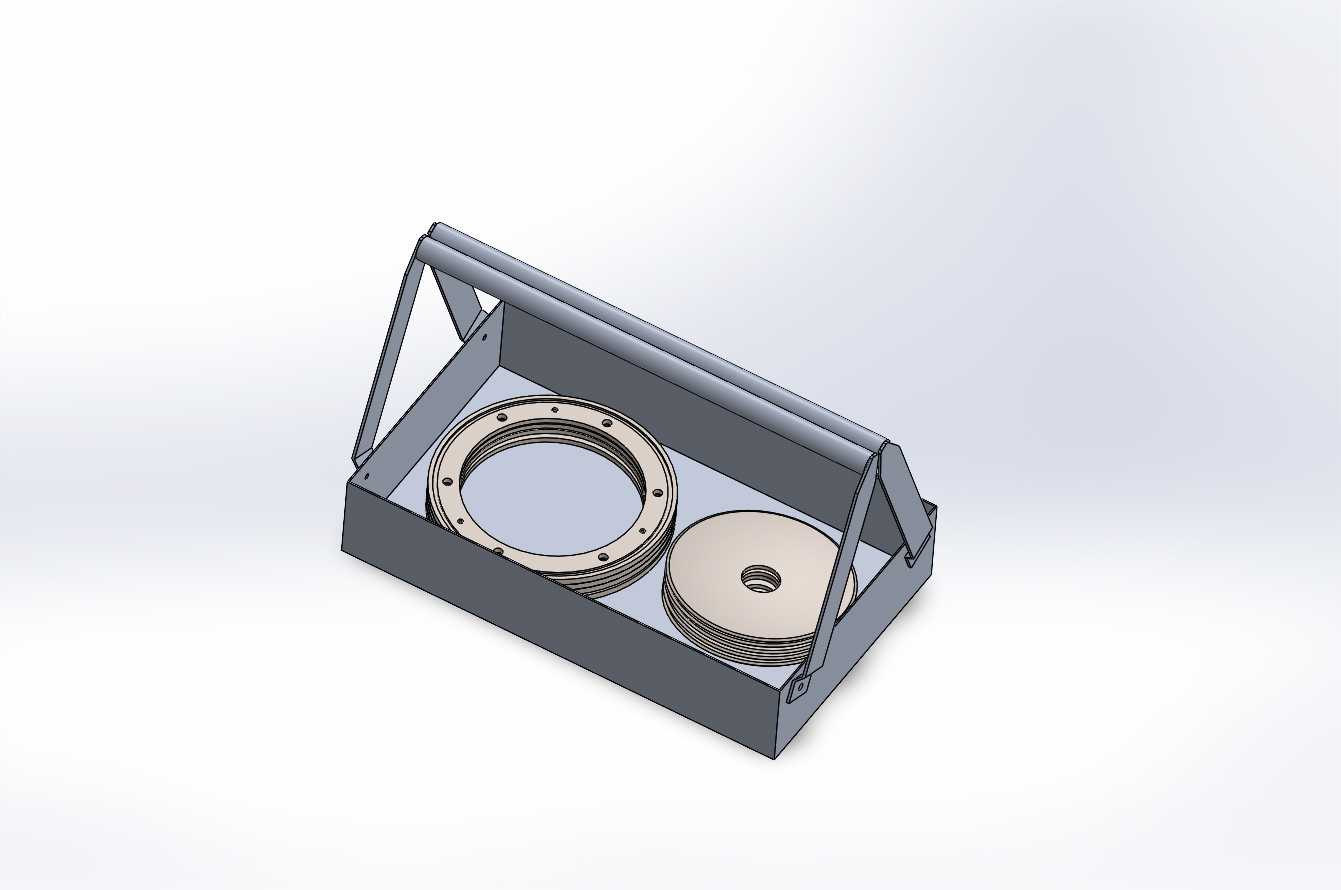

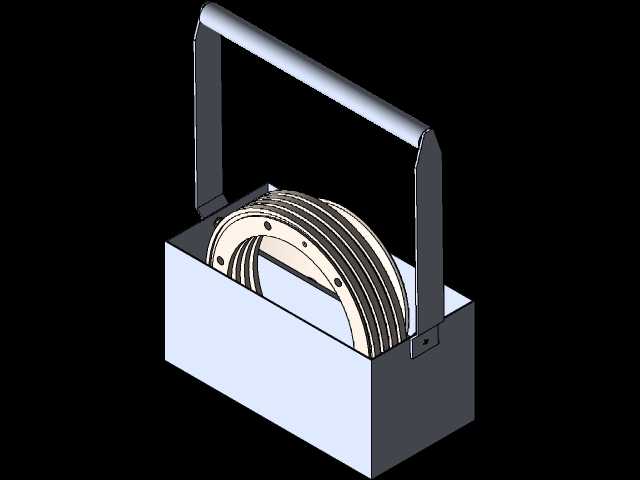

　　这款金属材质的分切刀具运输收纳提箱，主要面向纵切分切设备的生产运维、刀具周转场景设计，解决车间内分切圆刀在工位流转、临时存放、跨区域调运过程中易磕碰、易散落、拿取不便的实际问题。在分切加工的生产现场，分切圆刀属于高精度易损配件，刃口一旦发生磕碰就会直接影响分切端面质量，造成带材分切毛刺、翘边等缺陷，以往零散堆放或用普通纸箱转运的方式，不仅容易损伤刀具刃口，还容易出现不同规格刀具混放、清点困难的问题，这款收纳箱的结构设计完全围绕这类刀具的存放需求展开。箱体采用薄钢板折弯焊接成型，整体为敞口带提手的槽型结构，提手采用弯折圆钢与箱体侧壁铰接，闲置时可向后放倒贴合箱体后壁，堆叠存放时不会产生干涉，提起时可自然垂立形成握持空间，

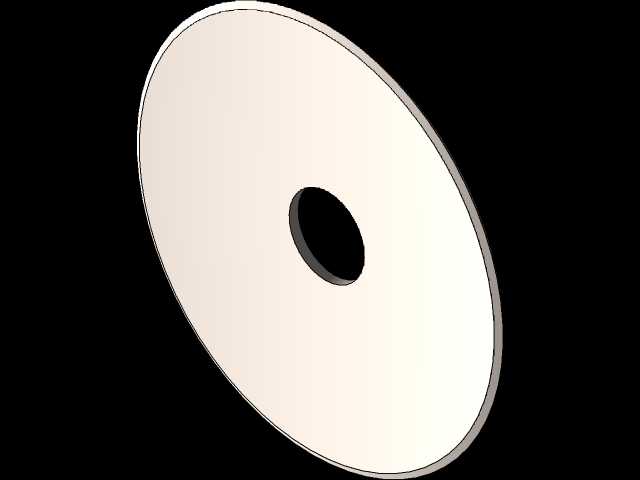

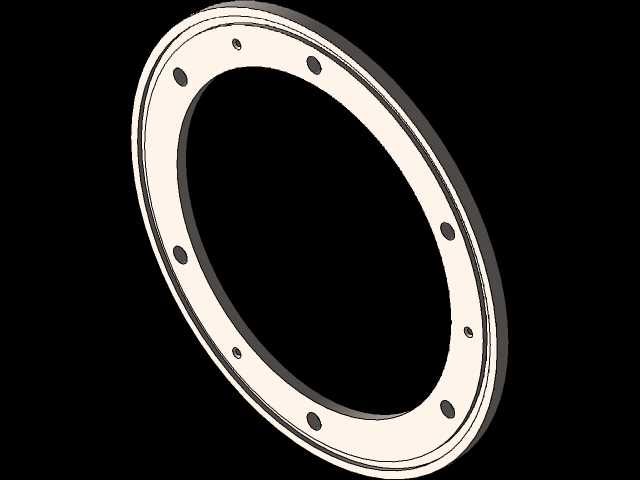

　　适配人工单手搬运的操作习惯，箱体侧壁做了翻边强化处理，在钢板厚度有限的前提下提升整体结构刚性，满载刀具搬运时不会出现侧壁变形脱焊的问题。箱体内腔设置了两处定位托架结构，一处为带定位止口的环形承托位，适配大直径分切圆刀的叠放存放，止口高度略高于单摞刀具的堆叠限位高度，可防止整摞刀具在转运过程中发生横向滑移，另一处为平面承托区，可放置小直径规格的分切圆刀，两类存放区之间做了凸起的分隔筋，避免不同规格的刀具在箱体内发生窜动碰撞。从安装边界与尺寸适配来看，箱体的内腔尺寸完全匹配常规纵切机分切刀的直径范围，大直径承托位的止口内径可覆盖12英寸至20英寸的常用分切圆刀外径，承托面做了钝化处理，不会刮伤刀具的镀层表面，

　　箱体的外部长宽尺寸适配车间常用的工具柜层板间距，可直接放入标准工具柜内存放，不需要额外调整存储位的空间。设计过程中优先考虑了车间现场的使用工况，箱体所有外露棱边都做了倒钝处理，避免操作人员拿取时被钢板锐边划伤，箱体底部做了微凸的支撑脚，放置在地面或工作台面时，箱体底板不会直接与接触面摩擦，减少底板磨损的同时，也能避免台面的油污、切削液直接沾附在箱体底板上，日常清理更加方便。不同于普通的收纳容器，这款提箱没有设置复杂的锁扣结构，因为车间内刀具周转频率高，复杂锁具反而会降低取放效率，敞口设计可让操作人员直接看到箱内的刀具规格，拿取时不需要反复开箱核对，铰接提手的转动间隙做了适配控制，提起时不会出现明显的旷量，搬运过程中箱体保持平稳，

　　不会因为提手晃动导致箱内刀具移位。在实际使用场景中，这类收纳箱不仅可用于车间内的刀具转运，也可用于刀具修磨环节的周转，将待修磨和已修磨的刀具分箱存放，可有效避免新旧刀具混放，减少刀具管理的差错，箱体的金属材质可耐受车间内常见的切削液、润滑油轻微腐蚀，长期使用不会出现老化破损的问题，相比塑料材质的收纳容器，抗冲击性能更强，即使受到轻微磕碰也不会出现开裂变形的情况。结构建模过程中，对箱体的折弯止裂槽、焊接让位位置都做了细节处理，完全符合钣金加工的工艺要求，不需要额外做工艺补正即可直接展开下料，提手的铰接孔位同轴度公差控制在合理范围，装配后提手转动顺畅无卡滞，承托位的环形止口采用一体冲压成型，相比焊接拼接的结构，整体强度更高，长期承重也不会出现开焊变形的问题。
