偏心结构活塞式流体输送泵结构设计

　　在小型流体输送工况里，这类偏心驱动的活塞泵常被用在低压小流量的流体循环、计量输送场景，比如小型冷却系统的冷却液循环、实验装置的试剂定量输送、小型液压回路的补油单元，相比齿轮泵、叶片泵，它的结构更简单，对输送介质的洁净度要求更低，哪怕介质里混有少量细小杂质，也不容易出现卡滞故障，日常维护的拆解难度也更低，不需要复杂的专用工装就能完成易损件更换。

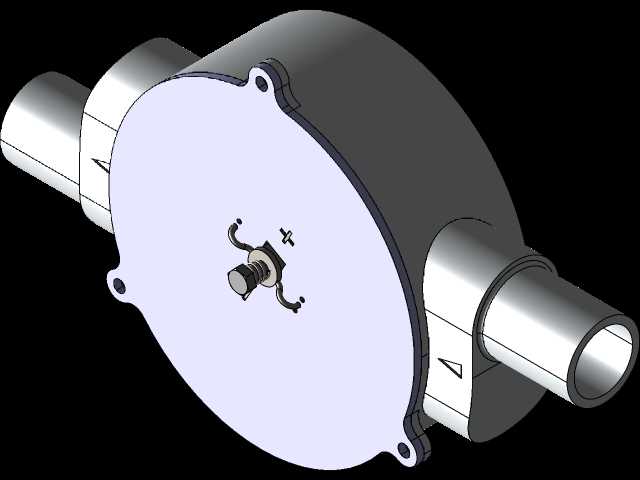

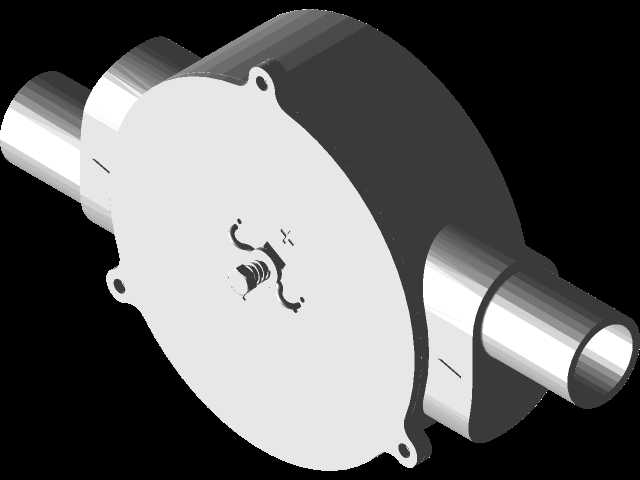

　　从结构设计逻辑来看，这款泵采用偏心轮直接驱动活塞做往复运动的结构，没有额外的曲柄连杆传动副，整体传动链更短，传动过程中的能量损耗更小，泵体的主体外壳采用圆形腔体设计，圆形的承压结构在同等壁厚下能承受更高的工作压力，不会出现方形腔体常见的应力集中问题，腔体边缘预留的三个带安装孔的凸耳，是用来将泵体直接固定在安装基座上的，安装孔的位置做了局部加厚处理，避免螺栓锁紧时出现壳体开裂的问题，三个安装点呈120度均匀分布，安装后泵体的受力更均匀，运行过程中的振动幅度更小，不会因为单侧受力出现连接松动的情况。

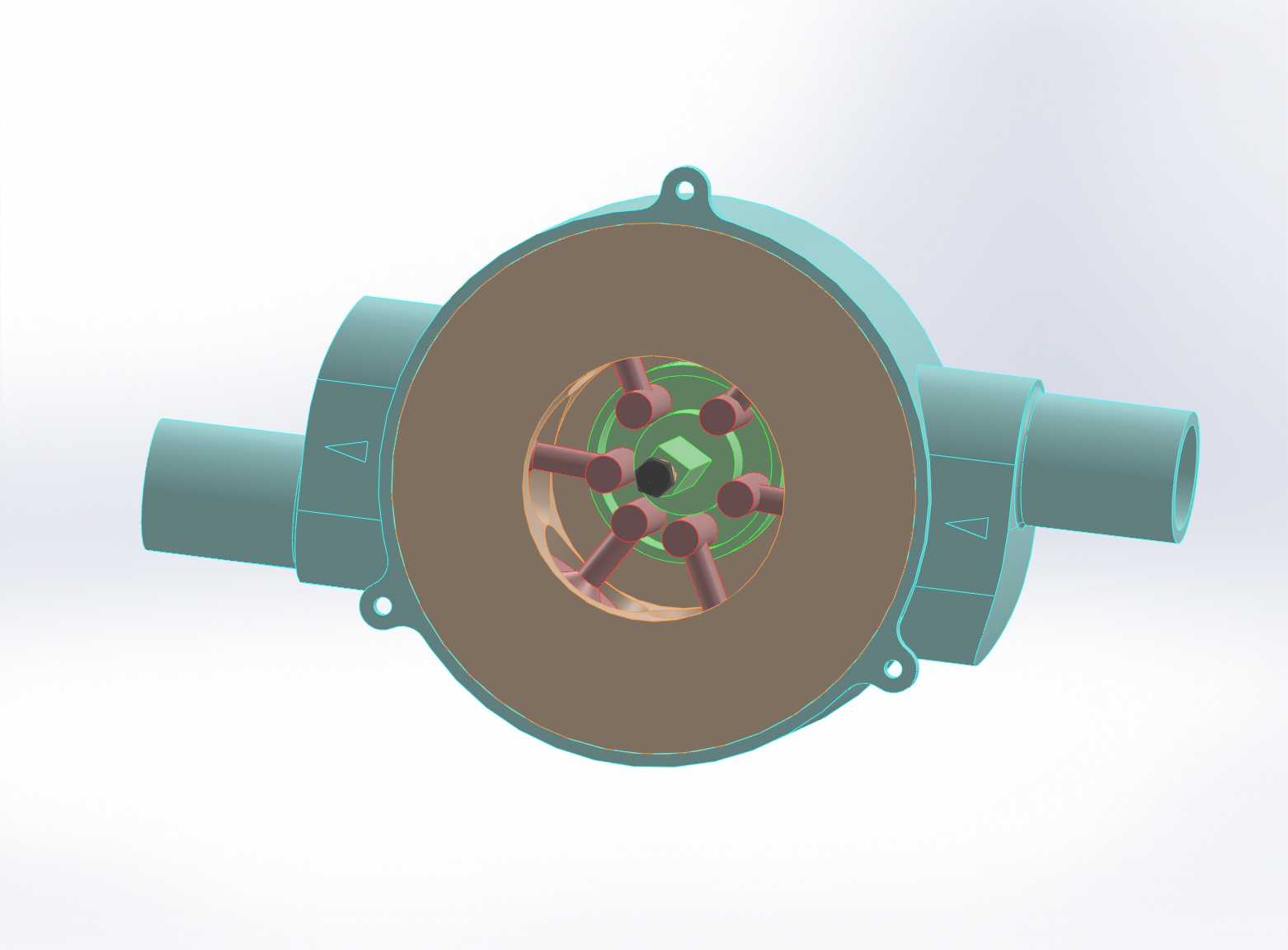

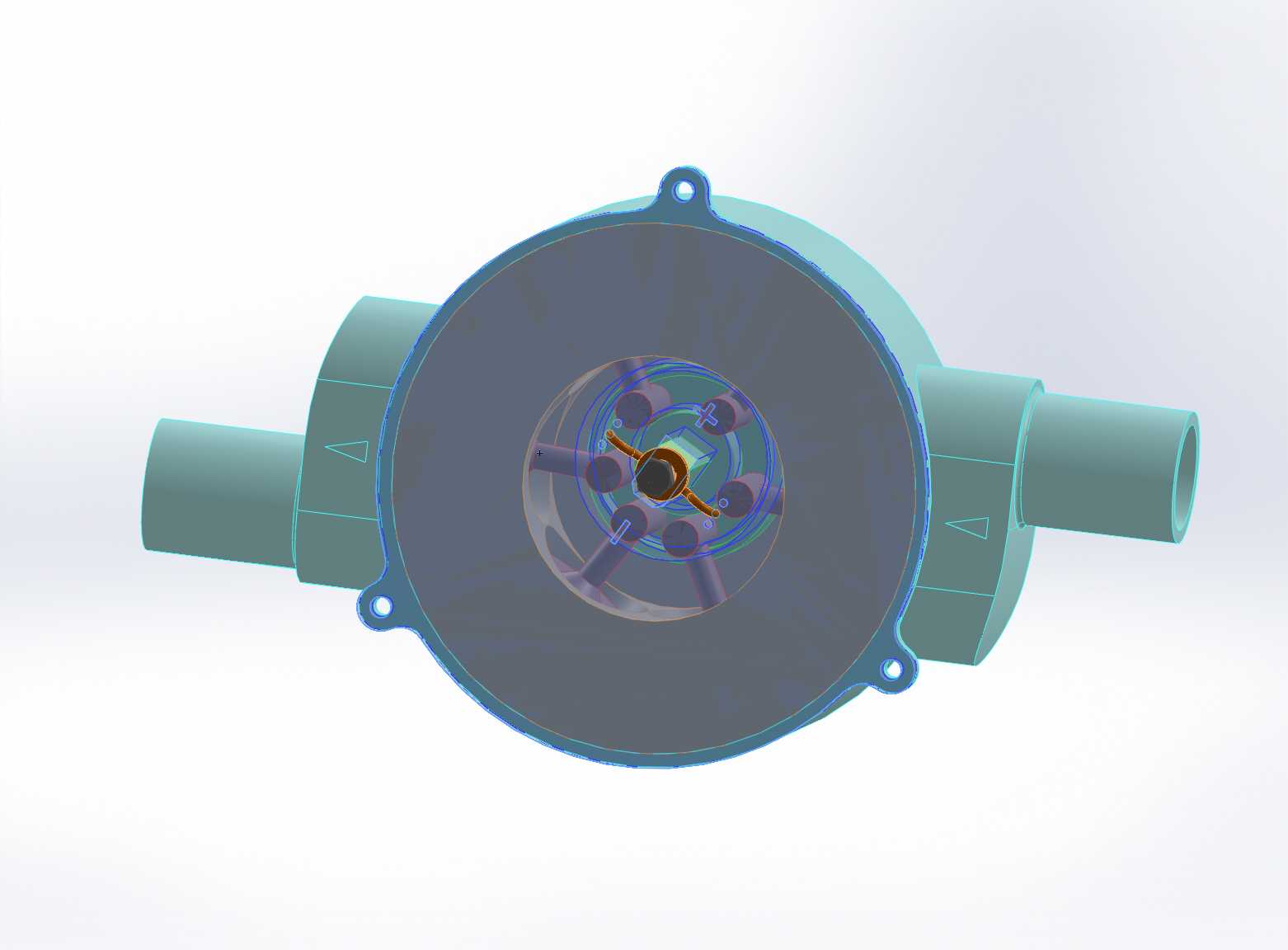

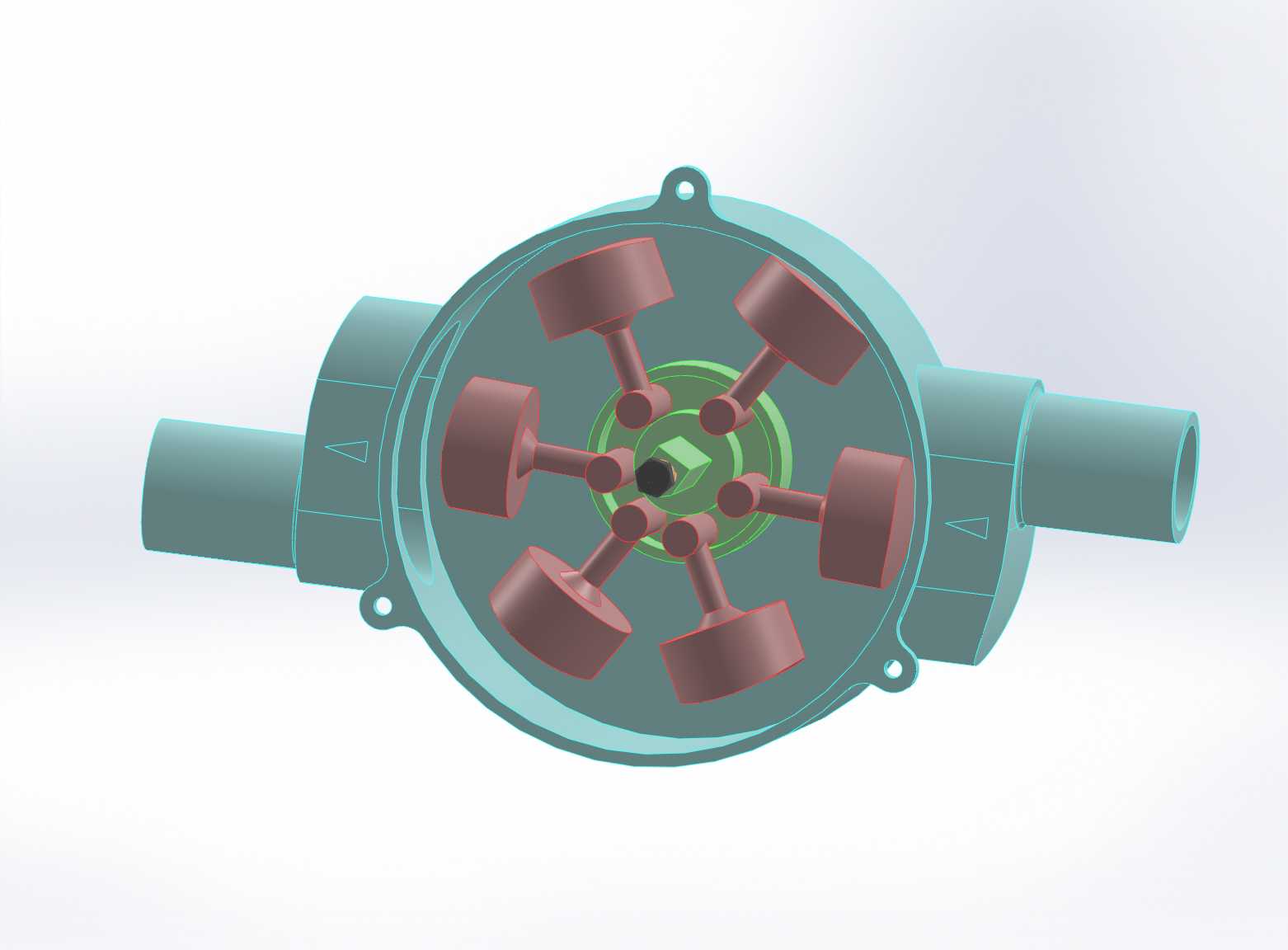

　　泵体两侧的同轴管状接口是流体的进出通道，接口的内径尺寸匹配常规的小通径流体管路，不需要额外做变径接头就能直接和标准软管或者硬管连接，接口外壁做了轻微的锥度设计，和软管连接时能获得更好的密封效果，不需要额外加装密封抱箍就能满足低压工况的密封要求。腔体内部的偏心轮直接和驱动轴连接，驱动轴的伸出端可以直接连接小型驱动电机，不需要额外设计减速机构，只要匹配对应转速的电机就能获得稳定的输出流量，偏心轮和活塞接触的位置做了圆弧过渡，避免长期往复运动过程中出现接触应力过大导致的磨损过快问题，活塞和腔体内壁的配合间隙控制在合理范围，既保证运动过程中不会出现卡滞，又能减少流体的内泄漏，提升泵的容积效率。

　　在安装边界上，这款泵的整体外形以圆形腔体为主体，两侧的进出接口沿水平方向同轴伸出，整体的安装占用空间更小，不需要预留太大的安装位置，驱动轴的轴线和进出接口的轴线呈垂直布置，电机可以布置在泵体的侧面，不会和管路布置产生空间干涉，安装时只要保证三个固定点的安装平面平面度符合要求，就能避免泵体安装后出现受力变形，导致内部运动副卡滞的问题。

　　从功能特性来看，这款偏心活塞泵属于容积式泵的范畴，输出流量和驱动转速呈线性对应关系，只要控制驱动电机的转速就能精准调节输出流量，很适合用在需要定量输送流体的工况里，泵的自吸能力较强，启动前不需要灌泵就能完成流体的抽吸，对于安装位置高于液面的工况也能正常使用。泵体的腔体和活塞接触的内壁做了光滑处理，减少运动过程中的摩擦阻力，同时也能降低活塞密封件的磨损速度，延长密封件的更换周期，偏心轮的偏心距决定了活塞的往复行程，这个尺寸直接决定了泵每一转的排量，设计时可以根据需要的流量参数调整偏心距的大小，不需要改动泵体的外部安装尺寸，就能适配不同流量需求的工况，这种模块化的设计思路能减少后续衍生型号的开发工作量，只需要更换偏心轮和对应长度的活塞就能完成不同参数产品的迭代。

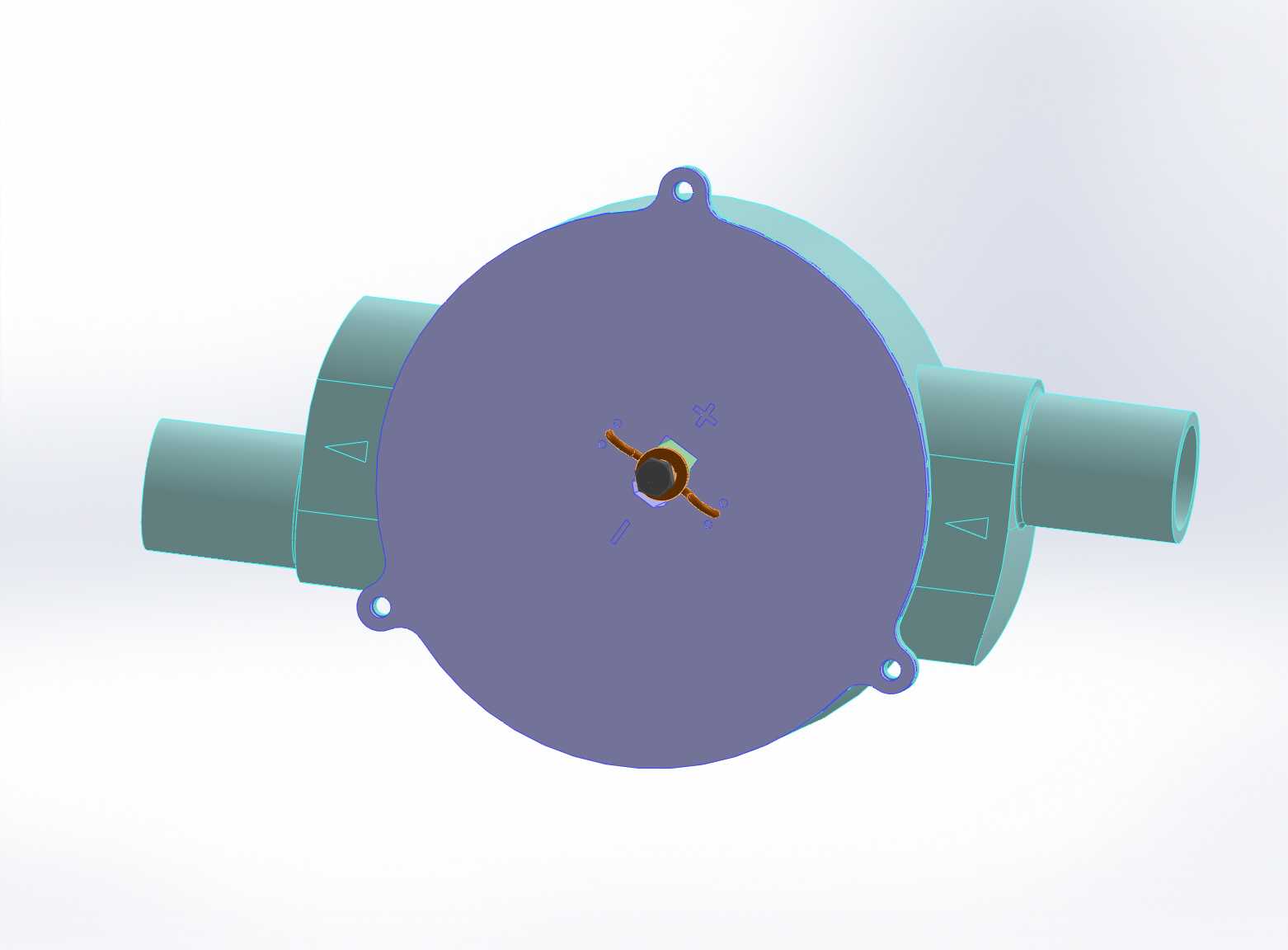

　　在实际使用过程中，这款泵的工作压力上限由腔体壁厚和密封件的耐压能力决定，常规壁厚的设计可以满足低压输送场景的使用需求，如果需要更高的输出压力，只需要适当增加腔体壁厚和密封件的强度就能实现，不需要改动整体的结构布局。泵体的进出接口方向可以根据实际管路布置需求做调整吗？不，这款泵的进出接口和腔体是一体化设计的，安装时可以通过旋转泵体的固定角度来调整接口的朝向，只要三个安装孔的固定位置允许，就能适配不同方向的管路连接需求，减少管路弯折带来的流体阻力损失。另外，泵体的端盖和腔体之间采用端面密封的结构，拆解时只需要松开端盖的固定螺栓就能接触到内部的偏心轮和活塞结构，日常检查和维护的时候不需要把整个泵从安装基座上拆下来，维护操作的便利性很高，对于需要频繁检查内部磨损情况的使用场景来说，这种结构能大幅减少维护的停机时间。
