CA6140车床带座开槽连接支座结构

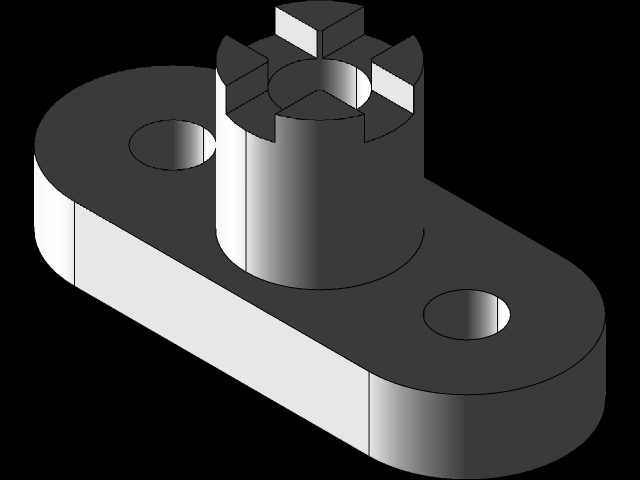

　　在普通卧式车床的进给传动与操作机构排布中，这类带安装底座的开槽连接支座是承担轴类构件定位、操作件联动支撑的典型小型结构件，常布置在溜板箱侧部、进给箱外端或者挂轮架附近的安装平面上，用来承托带拨叉动作的小直径传动轴，或是作为操作手柄的转动支撑基座，避免细长传动杆在频繁换向、拨动动作中出现径向窜动，保证进给量调节、离合操作的动作传递精度。从结构本身来看，下部的长圆形安装底座是整个零件的安装基准，底座两端设置的同轴沉孔是安装固定位，适配内六角圆柱头螺钉穿过，将整个支座锁紧在车床床身或者箱体的预制安装平面上，长圆形的底座轮廓设计，一方面是为了在有限的安装空间内拉大两个固定孔的孔距，提升支座受侧向力时的抗倾覆能力，

　　避免拨叉动作带来的径向载荷让支座出现偏转；另一方面长圆结构的直边段可以和安装面上的定位凸台配合，实现安装时的快速对位，不需要额外打定位销就能限制支座绕安装孔中心的转动自由度，减少装配时的调整工作量。底座上方的立式圆柱筒体是核心的功能承载段，筒体的内孔是传动轴的穿装通道，孔径按照适配的传动轴直径做公差配合设计，通常选用H7级间隙配合，既保证传动轴转动时无卡滞，又能把径向跳动量控制在允许范围内，避免传动间隙过大导致进给档位切换不到位。筒体顶端的对称开槽结构是功能实现的关键，两个平行的槽口刚好容纳拨叉的卡爪嵌入，当传动轴转动带动拨叉动作时，槽口的侧壁可以承受拨叉传递的轴向推力，同时槽口的宽度尺寸按照拨叉卡爪的厚度做适配，预留0.1到0.

　　2mm的活动间隙，保证拨叉滑动顺畅无卡涩，槽口根部做了小圆角过渡处理，避免热处理或者长期受交变载荷时出现应力集中开裂的问题。设计这类零件的时候，首先要匹配CA6140车床对应安装位置的空间边界，底座的厚度不能过大，否则会抬升传动轴的中心高度，导致和相邻传动齿轮的啮合中心距出现偏差，也不能过薄，否则螺钉锁紧时底座容易出现变形，导致内孔圆度超差影响传动轴转动；筒体的高度要根据传动轴上拨叉的安装位置确定，保证槽口的高度刚好对齐拨叉的动作行程区间，避免拨叉在行程两端出现脱槽或者顶死的情况。两个安装孔的中心距需要和安装面上的预制螺孔中心距完全匹配，沉孔的深度要保证螺钉头部完全沉入底座平面以下，不会突出表面干涉周边其他零件的运动轨迹。

　　从实际使用场景来看，这类支座在车床长期使用中承受的载荷并不大，主要是拨叉动作带来的间歇性径向力和轴向推力，因此材料通常选用45号钢，毛坯采用模锻或者型材切削加工，加工完成后对内孔和槽口工作面做高频淬火处理，提升表面耐磨性，延长零件的更换周期。装配时需要先清理安装平面的毛刺和油污，将支座放置到位后先轻轻带紧两端的螺钉，转动穿入的传动轴确认转动无卡滞、拨叉动作顺畅后，再按照对角顺序分次拧紧螺钉，避免锁紧力不均导致筒体偏斜，最后可以在筒体的注油孔位置加注少量润滑脂，减少内孔和传动轴的磨损。这类结构虽然体积小，属于车床上的小型辅助支撑件，但如果出现磨损或者松动，会直接导致进给操作卡顿、档位切换失灵，甚至出现打齿的故障，因此在建模时需要严格控制各特征的尺寸公差，尤其是内孔的圆柱度、槽口的对称度、安装孔与底座平面的垂直度这些形位公差，都要符合车床零部件的通用技术要求，才能保证替换安装后和原厂零件的使用性能一致，不需要额外的修配调整就能直接装机使用。
