单路5V控制USB继电器防护外壳结构

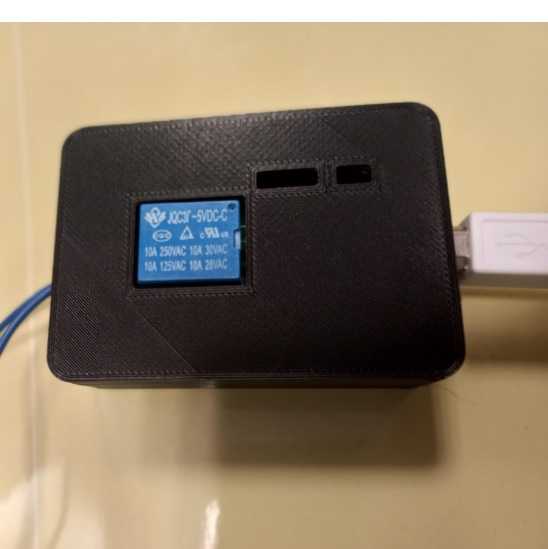

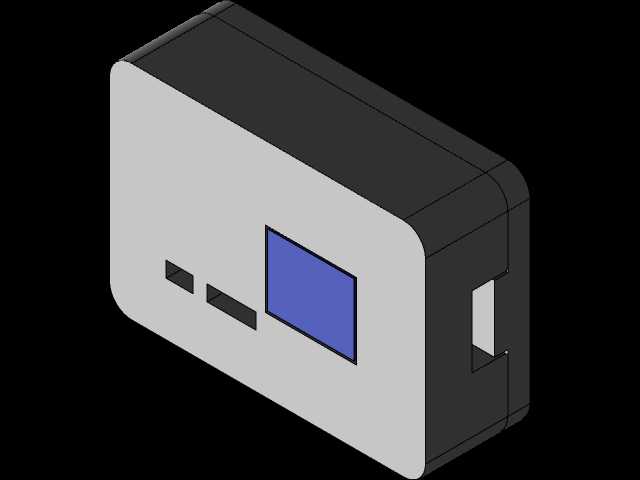

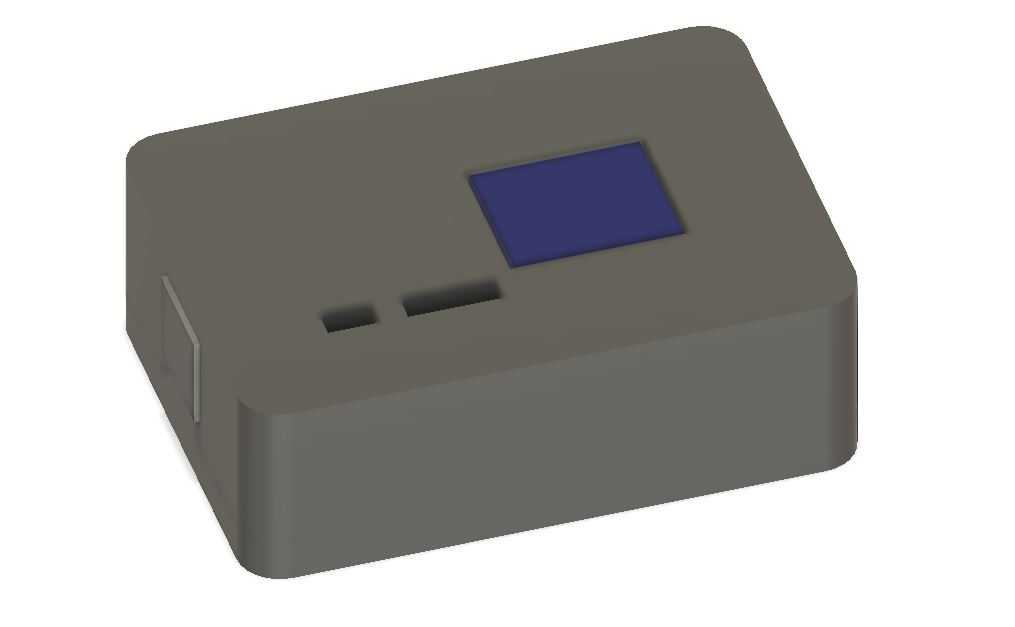

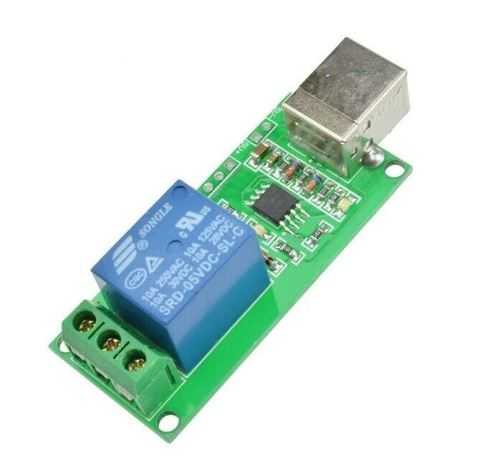

　　这款单路USB继电器外壳，核心服务于低压控制回路的终端防护需求，在民用DIY智能改造、小型工控回路搭建、教学实验台搭建这类场景里，是直接和使用者、安装环境接触的结构件，设计时首先要平衡内部元件的固定可靠性和外部使用的操作便利性。内部适配的是常见的单路5V直流控制继电器模块，这类模块本身支持220V交流负载通断，常被用来做小功率家电的远程控制、实验回路的信号切换，外壳首先要把裸露的高压引脚、接线端子完全包覆，避免日常操作时误触带电部位，同时要预留出继电器本体的状态观察窗口，不用拆开外壳就能直接看到模块上的指示灯状态，判断回路是否正常吸合。外壳的侧面直接开出USB接口的对位避让槽，不需要额外转接线缆，

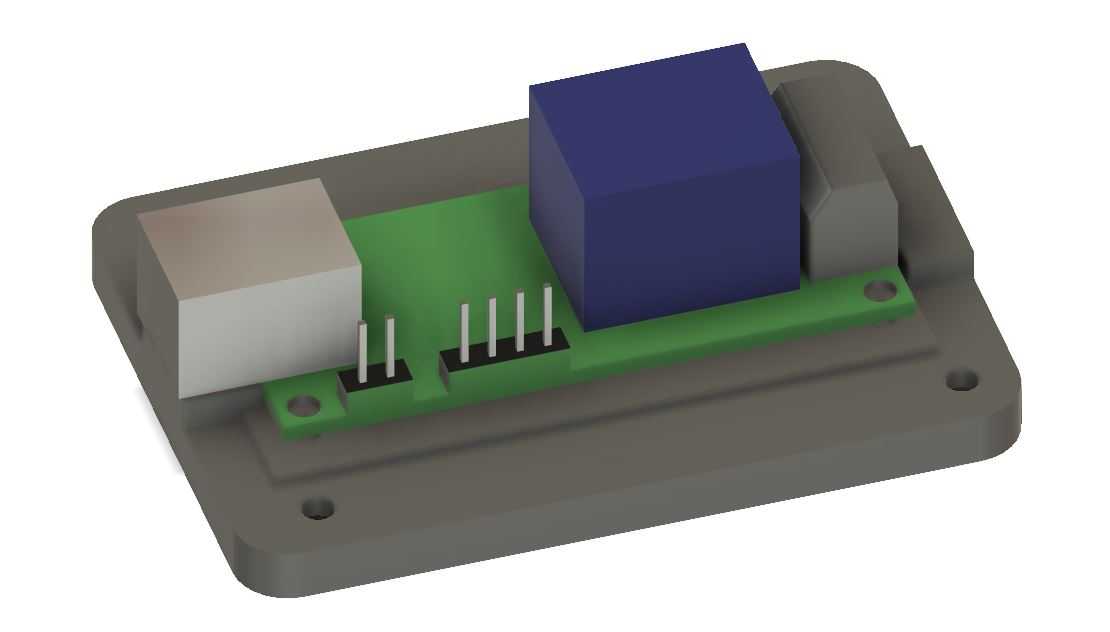

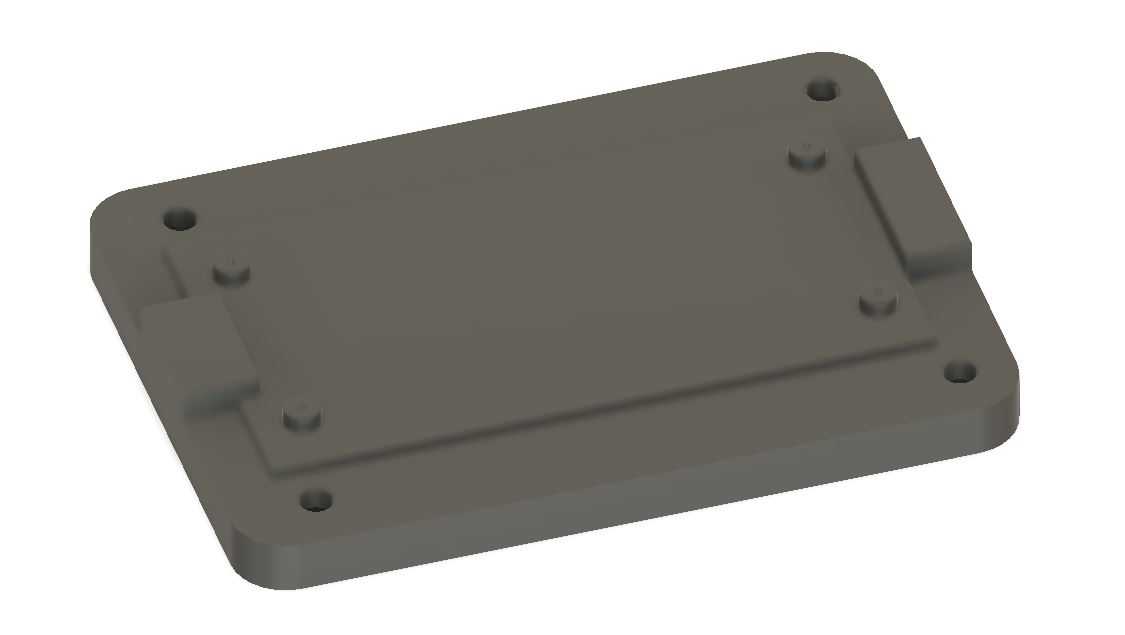

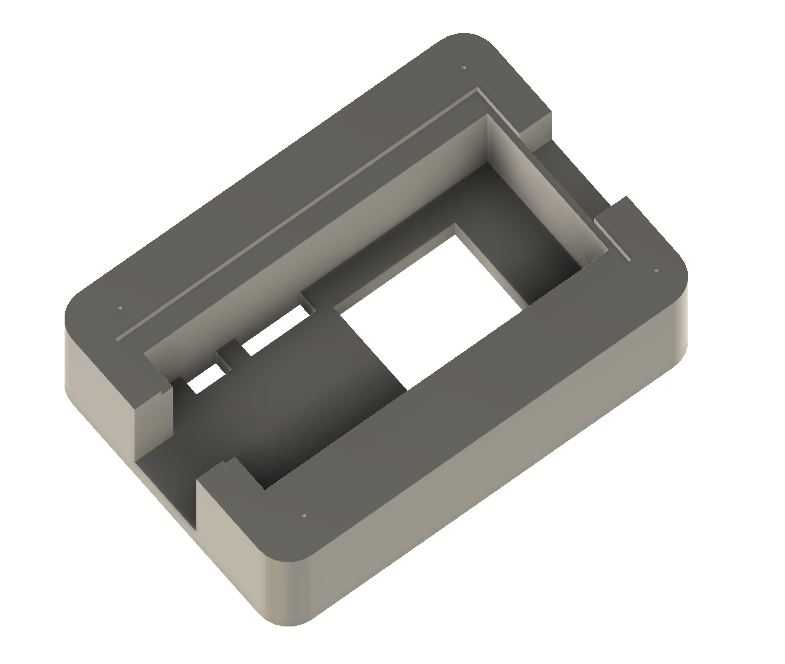

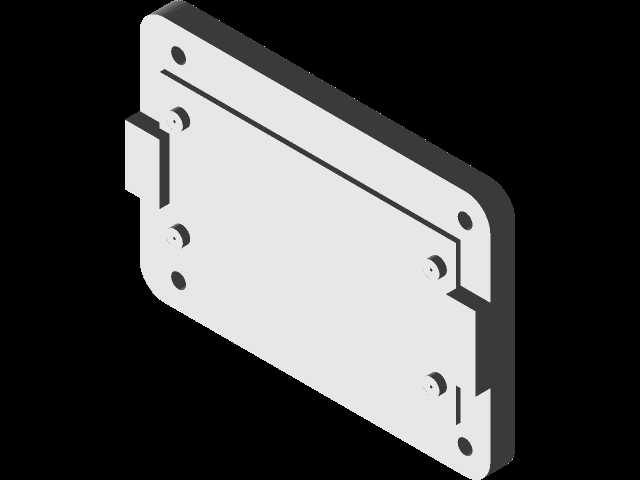

　　常规的USB-A公头可以直接插入模块上的供电通讯口，插拔时不会和壳体发生干涉，槽位的尺寸留了0.3mm的单边间隙，既不会因为公差导致插头插不到位，也不会因为间隙过大让壳体晃动错位。壳体的合模结构采用上下盖卡扣式设计，没有额外设计螺丝柱，一方面是减少组装时的零件数量，手工组装不需要额外工具就能扣合到位，另一方面卡扣的位置避开了内部继电器的动作区域，不会因为继电器长期吸合释放的振动导致卡扣松脱。壳体的内壁做了1mm高度的限位筋，刚好卡在继电器模块的PCB板边缘，把PCB牢牢固定在壳体中间位置，不会因为摔碰、拉扯线缆导致PCB移位，筋位的位置特意避开了PCB上的焊盘、元件引脚，防止组装时刮伤焊盘造成短路。外壳的表面做了细晒纹处理，

　　一方面是注塑成型时不容易留下缩水痕、顶针印，外观一致性更好，另一方面日常手持操作时不容易打滑，也不容易残留指纹和污渍，适合长期在桌面、设备柜内这类环境使用。安装边界上，壳体整体是方正的圆角矩形结构，四个角做了R3的圆角处理，不会有尖锐的边角划手，也方便在狭小的电控槽内摆放，底部没有做突出的安装脚，既可以直接平放在桌面使用，也可以通过双面胶、扎带固定在安装板上，不会因为突出的结构影响安装适配性。壳体的壁厚均匀控制在1.8mm，这个厚度对于ABS材质来说，既可以保证足够的结构强度，日常轻微挤压、摔落不会开裂，也不会因为壁厚过厚导致注塑时出现缩水、翘曲的问题，成型后的尺寸稳定性更好。在接线端的位置，壳体预留了两个小的出线槽，

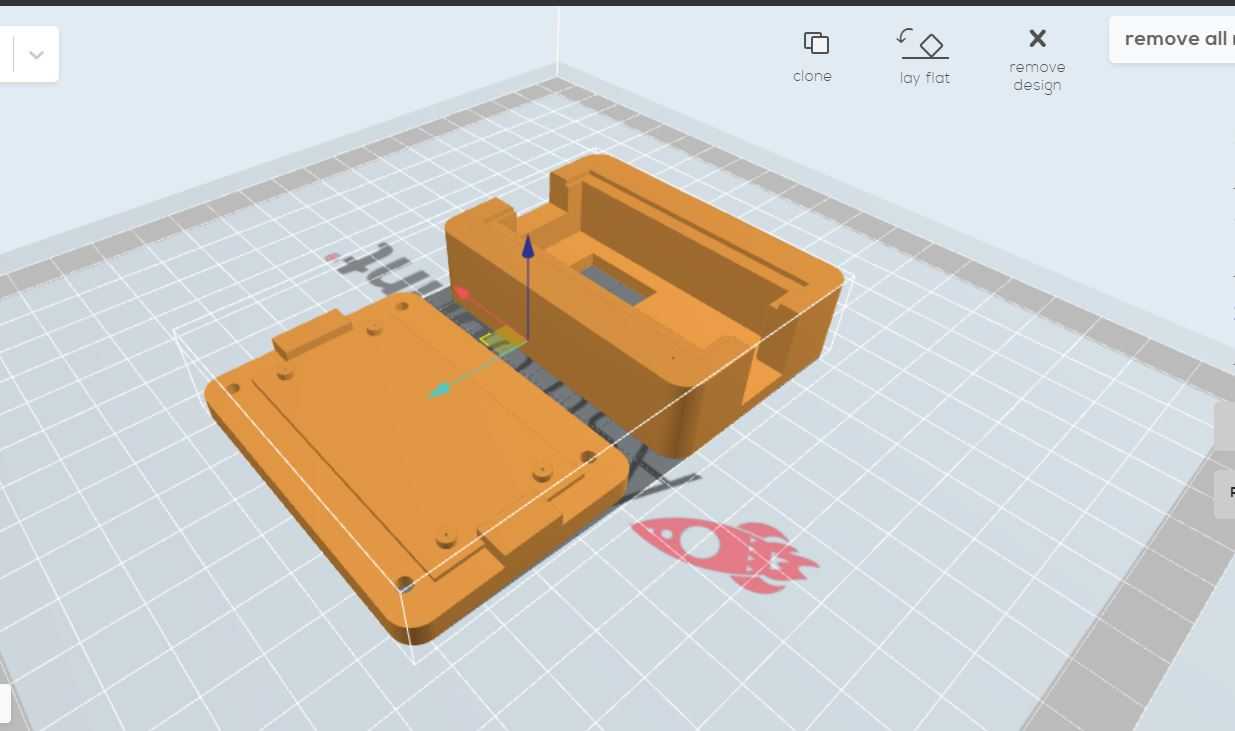

　　对应继电器的两个交流负载接线端，外接的导线可以直接从槽位引出，不需要弯折导线就能完成接线，槽位的边缘做了R0.5的圆角，不会割伤导线的绝缘层，避免长期使用后导线绝缘层破损造成漏电风险。设计时还考虑了散热需求，虽然单路5V继电器的工作发热很小，但是壳体在继电器模块对应的背面位置没有做全封闭，留了细微的透气间隙，保证模块长期吸合时产生的微量热量可以自然散出，不会因为密闭空间导致热量累积，影响继电器的触点寿命。整个外壳的结构没有多余的装饰性特征，所有的结构设计都是围绕内部模块的固定、操作的便利性、使用的安全性展开，没有为了外观增加不必要的曲面或者凸起，既降低了3D打印或者注塑开模的难度，也让整个壳体的实用性更强，不管是个人用户打印自用，还是小批量生产做配套外壳，都能很好的适配对应的单路USB继电器模块，不需要额外做结构修改就能直接组装使用。
