LRS-350电源DIN导轨安装适配组件

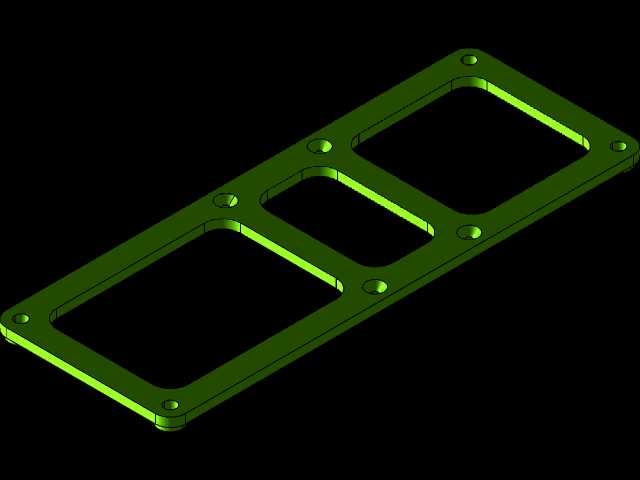

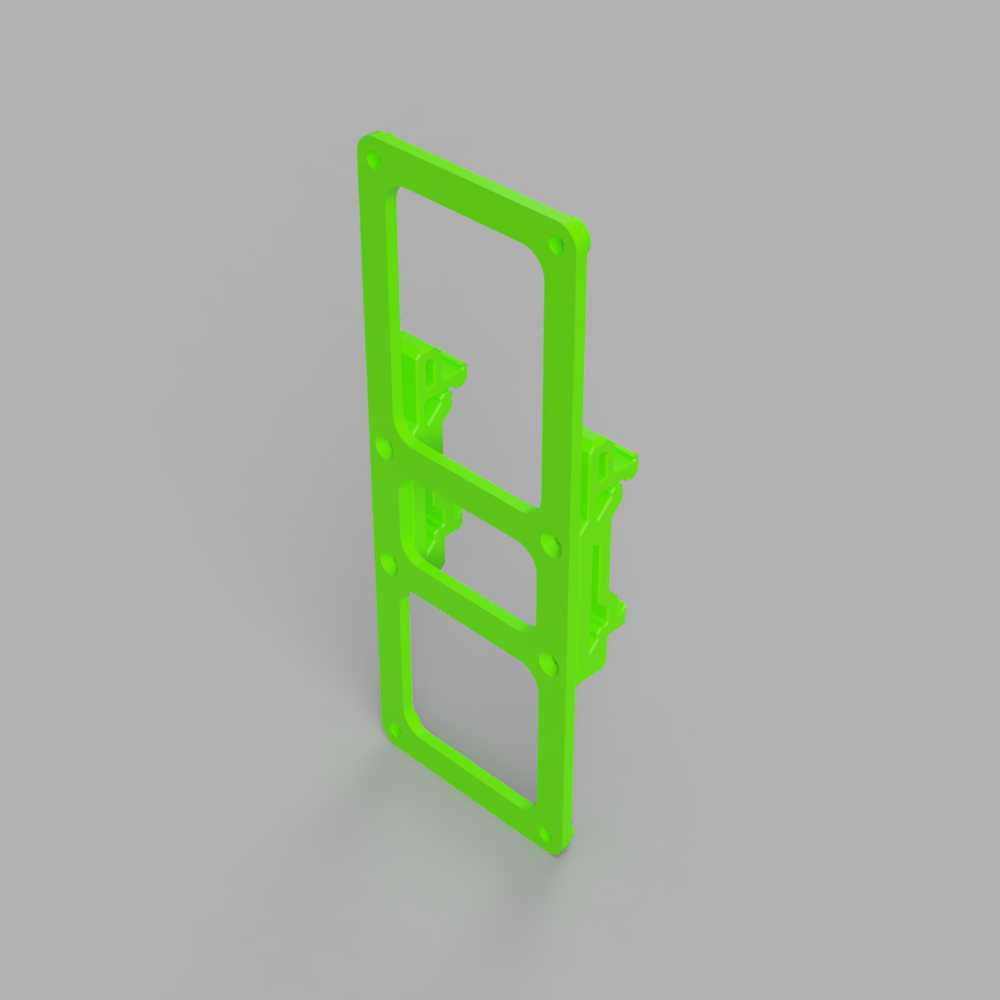

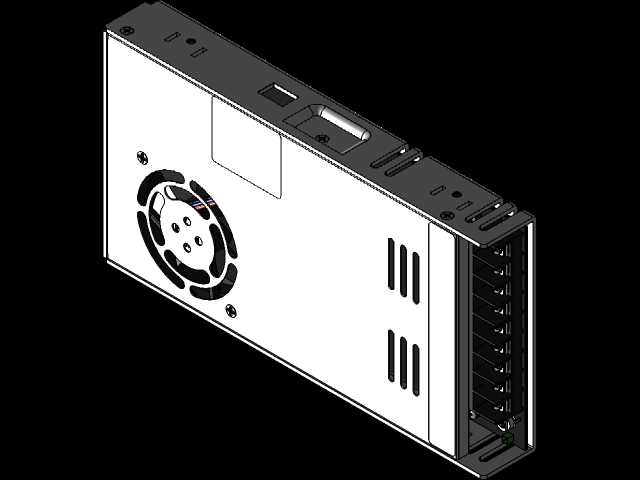

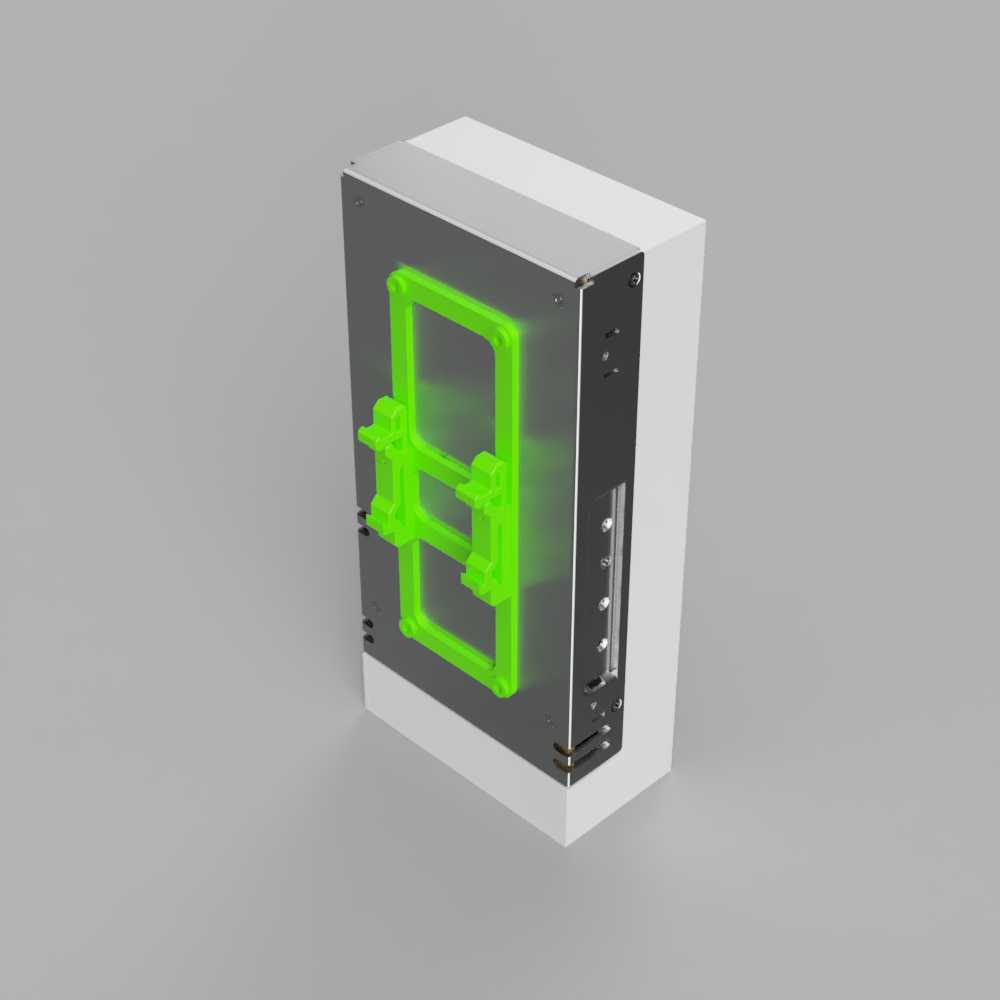

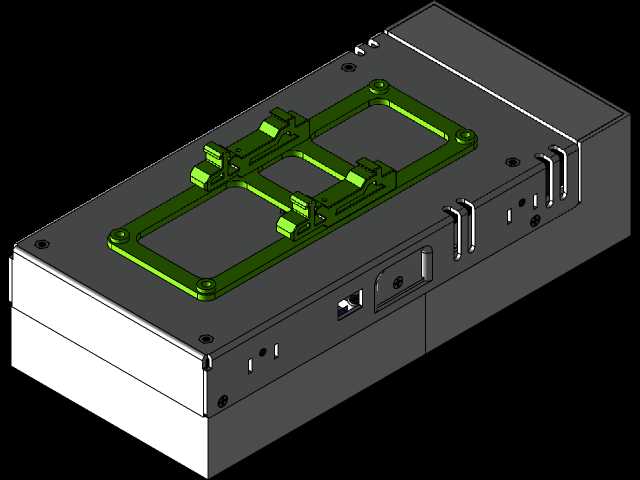

　　在工业控制柜、自动化设备电控舱这类空间紧凑、布线规整要求高的场景里，开关电源的安装方式直接影响后期运维效率与舱内散热布局，这套适配组件就是针对明纬LRS-350系列开关电源做的DIN导轨安装改造方案，解决了原电源只能螺丝固定平面、无法快速卡装标准导轨的痛点。整套组件围绕标准35mmDIN导轨的安装规范做适配，导轨夹的卡扣尺寸完全匹配TS35导轨的卡槽公差，卡装后不会出现松脱、滑移问题，同时预留了电源本体的安装孔位，不需要对原电源外壳做打孔、切削等破坏性改造，直接通过螺丝就能把导轨夹固定在电源壳体的原有安装位上，拆装都很方便，后期如果需要更换电源安装位置，只需要按压导轨夹的解锁卡扣就能整体取下，不用反复在安装板上打孔。

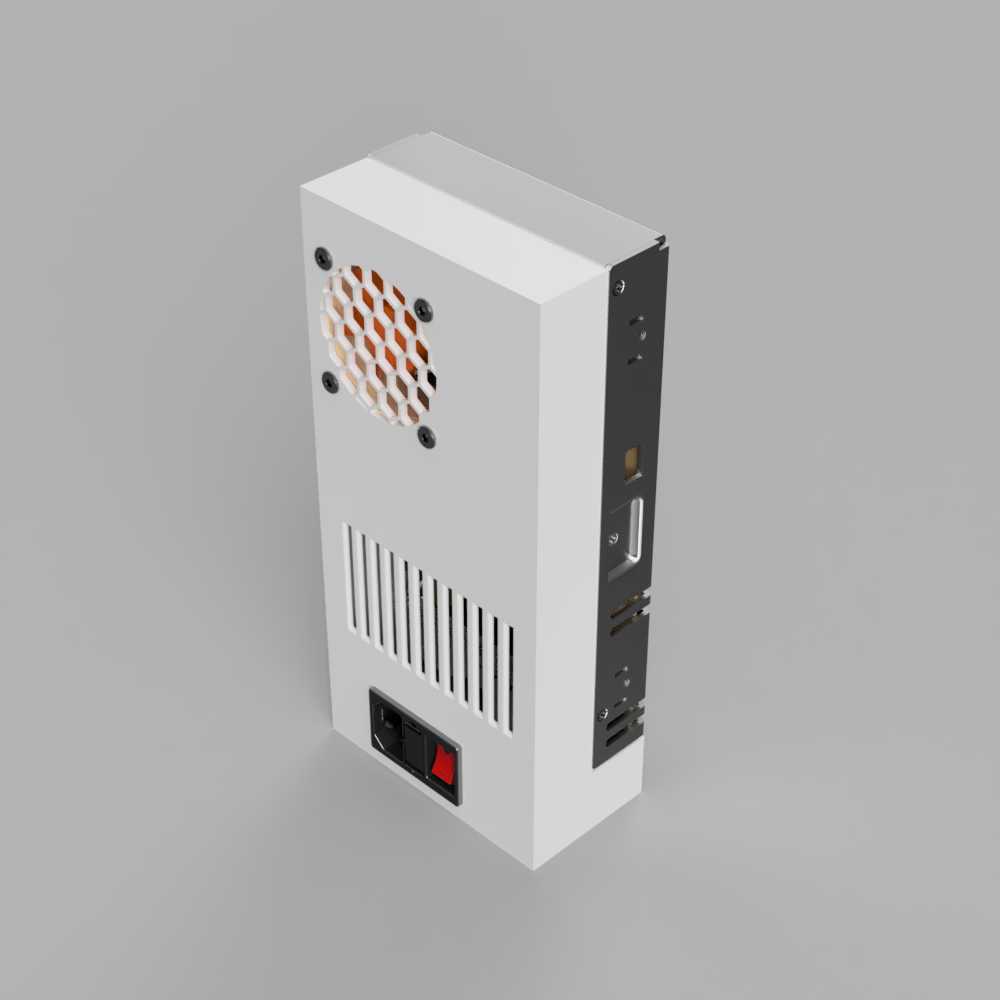

　　组件里的电源前盖是针对原LRS-350电源的前端接口区域做的扩展改造，原电源前端只有接线端子区域，没有预留外接配件的安装位，这个前盖替换原电源的前端盖板后，预留了标准IEC14电源插座的安装槽，插座带开关功能，不用额外在控制柜面板上开孔装电源开关，直接在电源本体上就能实现输入电源的通断控制，接线的时候可以直接把市电输入接到插座后端，再通过插座接电源输入端子，减少了柜内的飞线数量。前盖上还预留了60mm规格轴流风扇的安装插槽，插槽位置正对电源内部的散热片区域，风扇安装后可以直接对着散热片送风，比原电源自带的自然散热或者小尺寸风扇散热的效率高很多，适合在密闭电控柜、环境温度偏高的车间场景里使用，风扇插槽周边做了蜂窝状的通风孔，

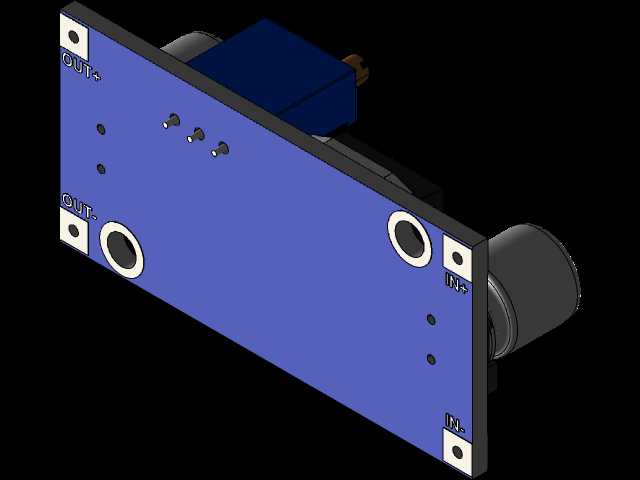

　　既保证通风量，又能防止较大的杂物掉进风扇里打坏扇叶，同时蜂窝孔的结构强度也足够，不会因为风扇长期振动出现盖板变形的问题。前盖上还预留了M2.5规格的热组插件安装位，用来固定LM2596系列降压转换模块，这类模块在自动化设备里很常用，一般用来给传感器、单片机控制板提供5V、12V这类低压电源，把降压模块直接固定在电源前盖上，不用额外在柜内找安装位置，接线的时候直接从电源输出端取电接到降压模块，走线距离短，也能减少低压供电的线损。整套组件的安装边界完全匹配LRS-350电源的外形尺寸，安装后不会超出电源本体的宽度和高度范围，在柜内排布的时候，和旁边的断路器、端子排等元件不会出现干涉，导轨安装后的电源前后位置也留足了接线空间，

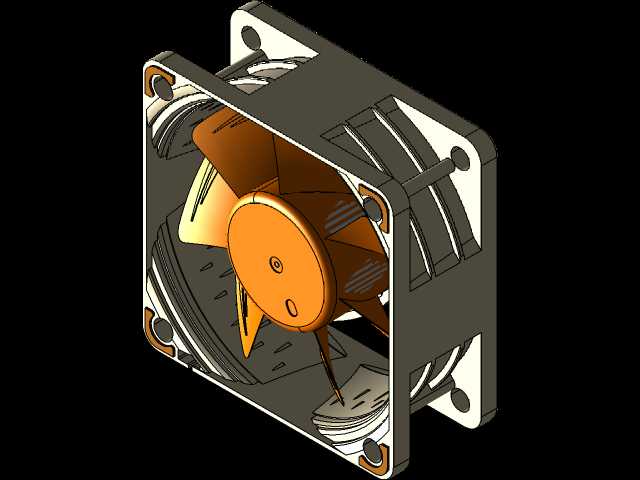

　　手可以很方便地伸到接线端子位置拧螺丝、接导线，不会因为组件的安装挡住接线区域。风扇安装位的尺寸是严格按照6025规格风扇的外形做的，也就是60mm见方、25mm厚度的标准轴流风扇，安装孔位对应风扇的四个角固定孔，用M3螺丝就能直接固定，不需要额外做转接件。IEC14插座的安装槽尺寸完全匹配国标品字插座的安装尺寸，插座卡入槽位后不会晃动，周边留了足够的空间接输入电源线，不会出现线头顶到壳体内壁的问题。导轨夹的卡扣做了弹性设计，卡入导轨的时候不需要太大的按压力，女性运维人员也能轻松操作，解锁卡扣的位置做了防滑纹理，戴劳保手套的时候也能顺利按压解锁。整套组件的结构设计都考虑了工业场景的实际使用需求，没有多余的装饰结构，所有的槽位、孔位都是对应实际使用的标准配件做的，建模的时候所有配合尺寸都留了合理的安装公差，3D打印或者机加工出来之后不需要额外打磨修配就能直接组装使用，组装完成后的电源整体可以像标准导轨式电气元件一样直接卡装在电控柜的DIN导轨上，和柜内其他导轨元件排布整齐，既美观又方便后期维护排查线路。
